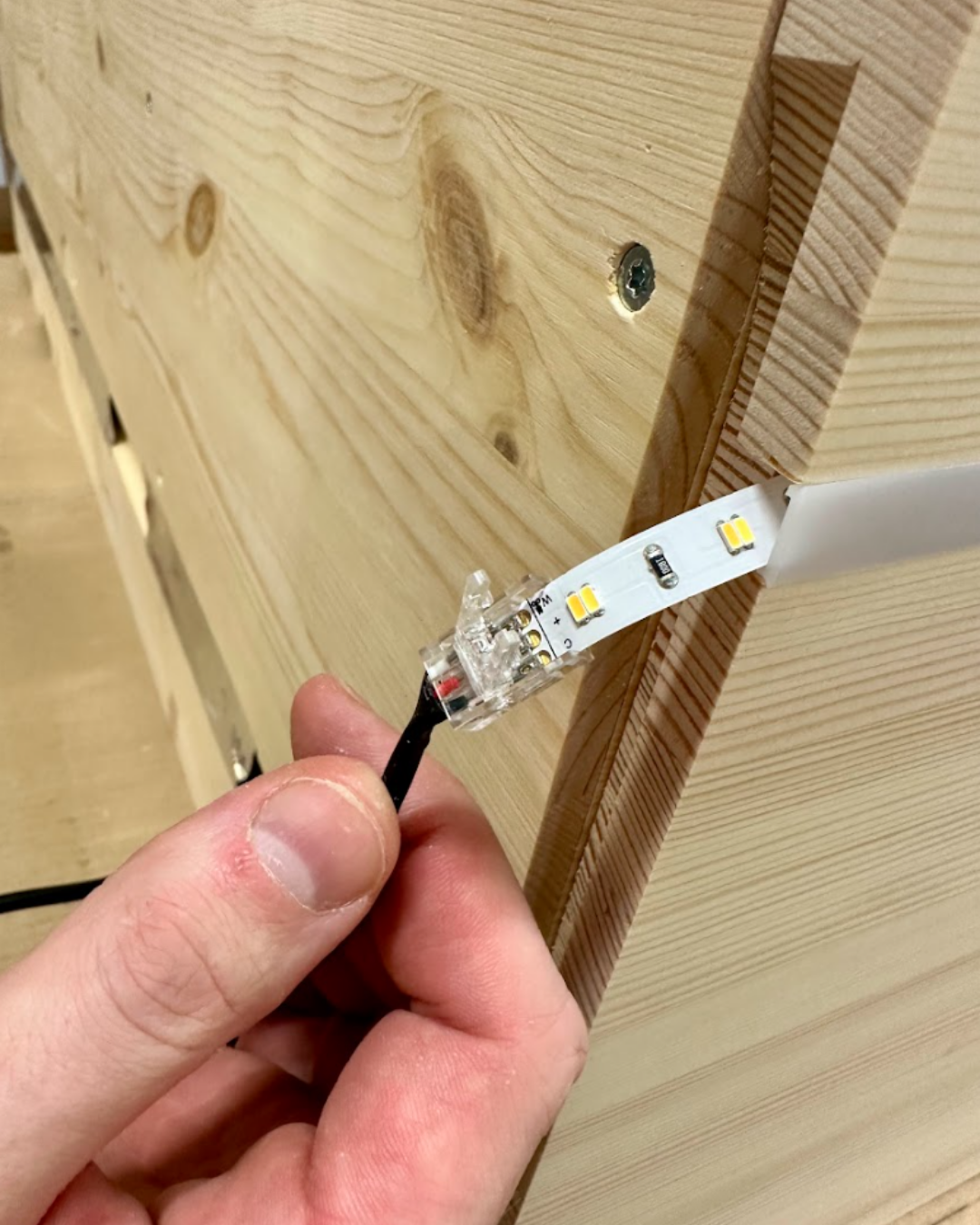

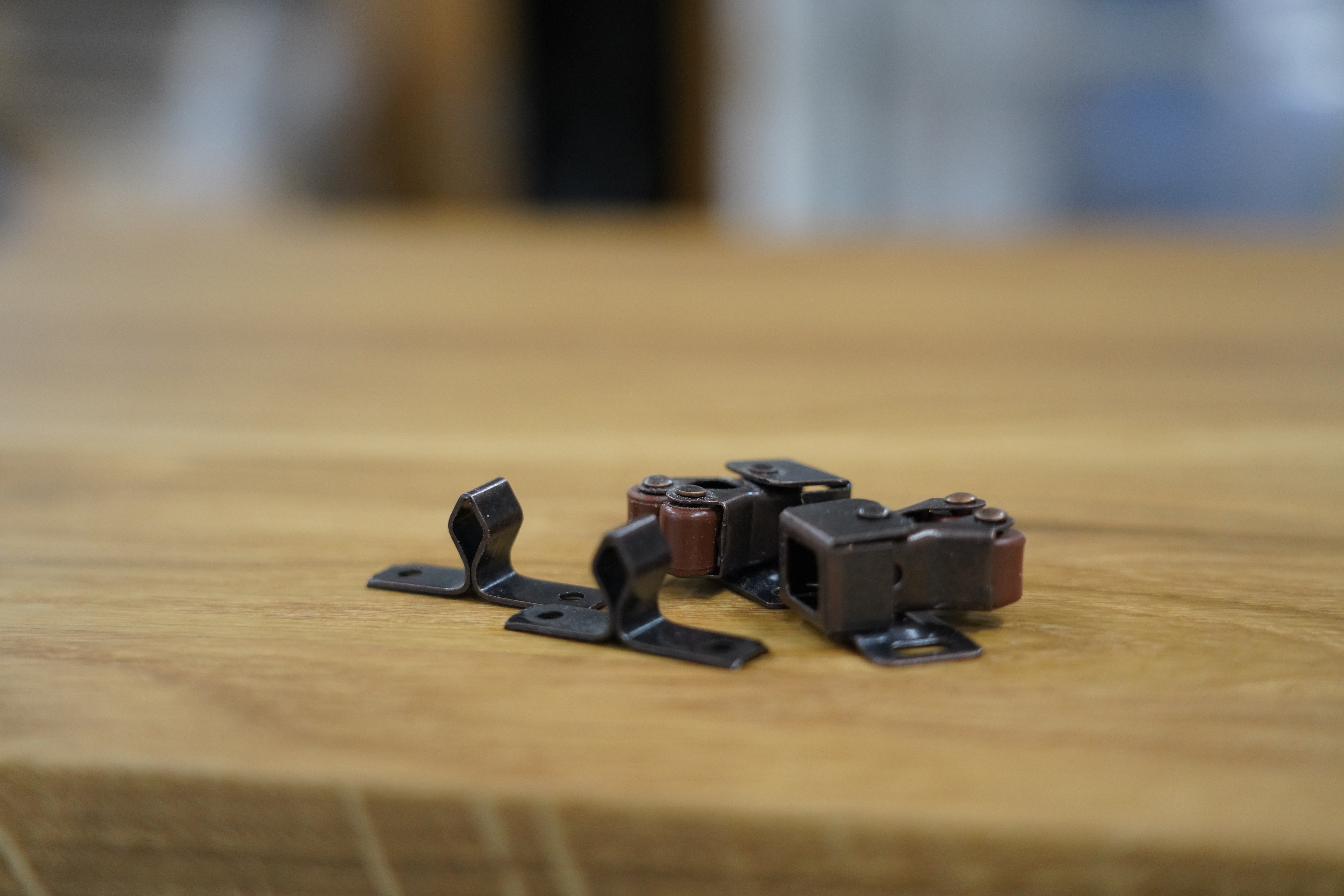

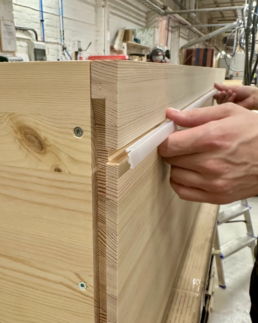

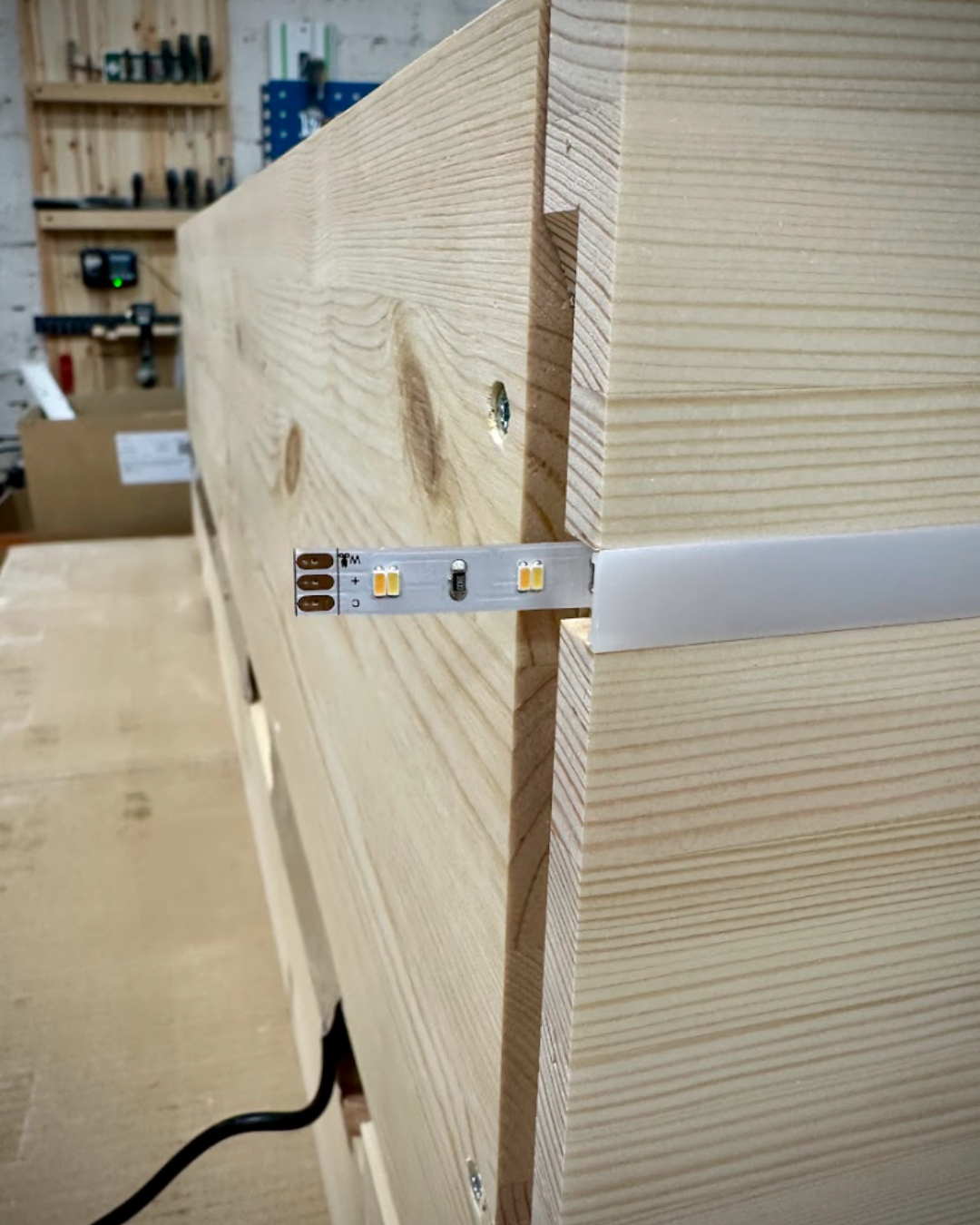

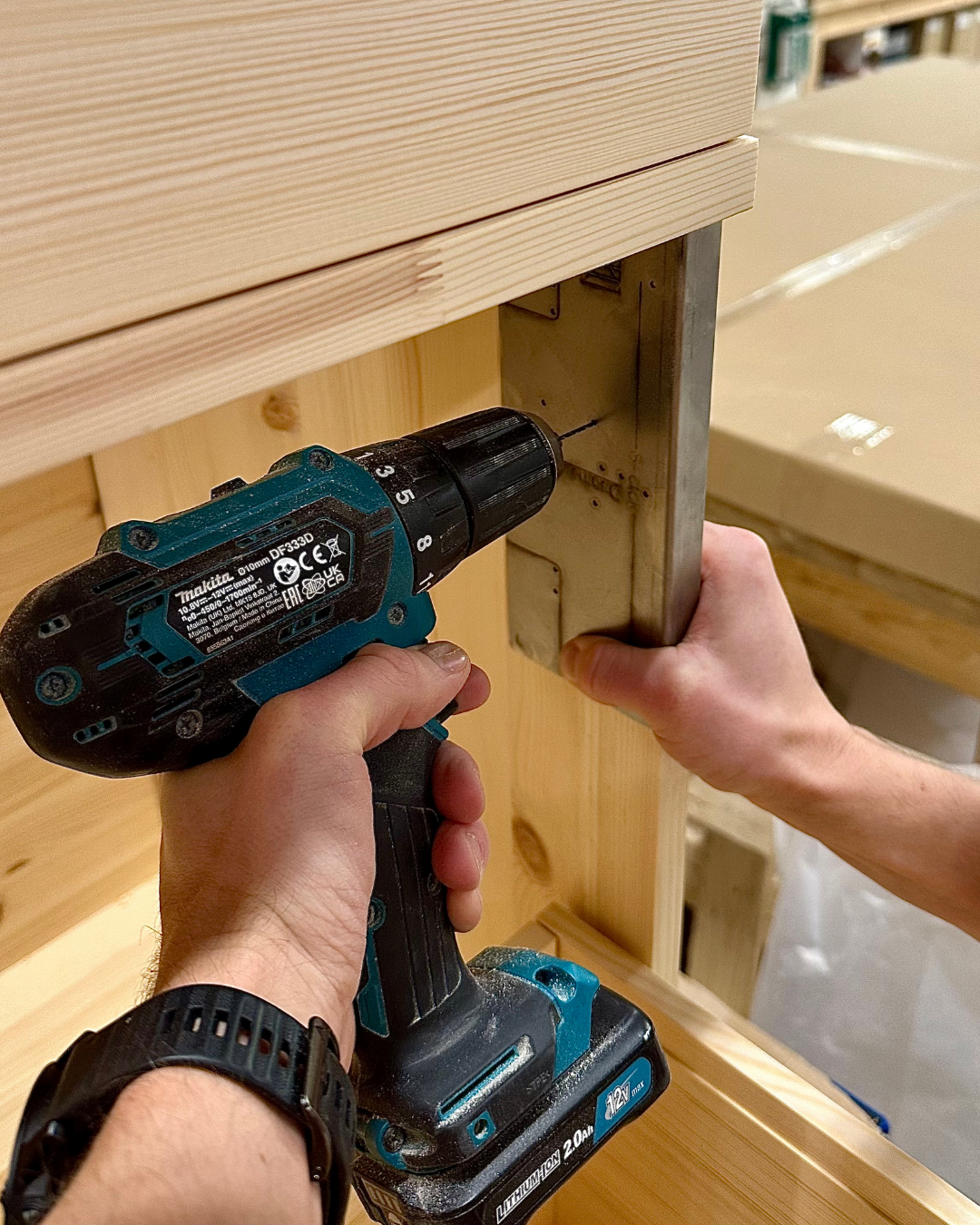

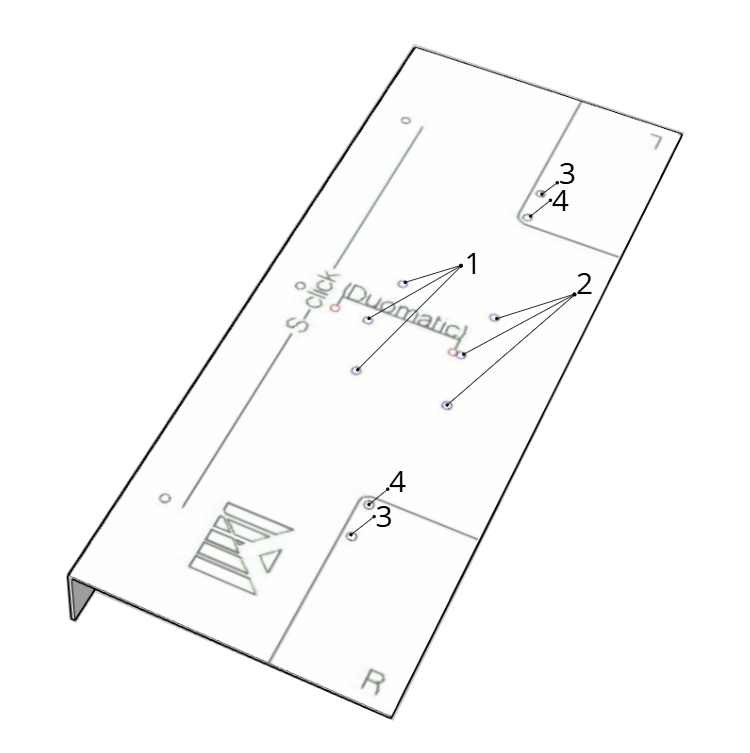

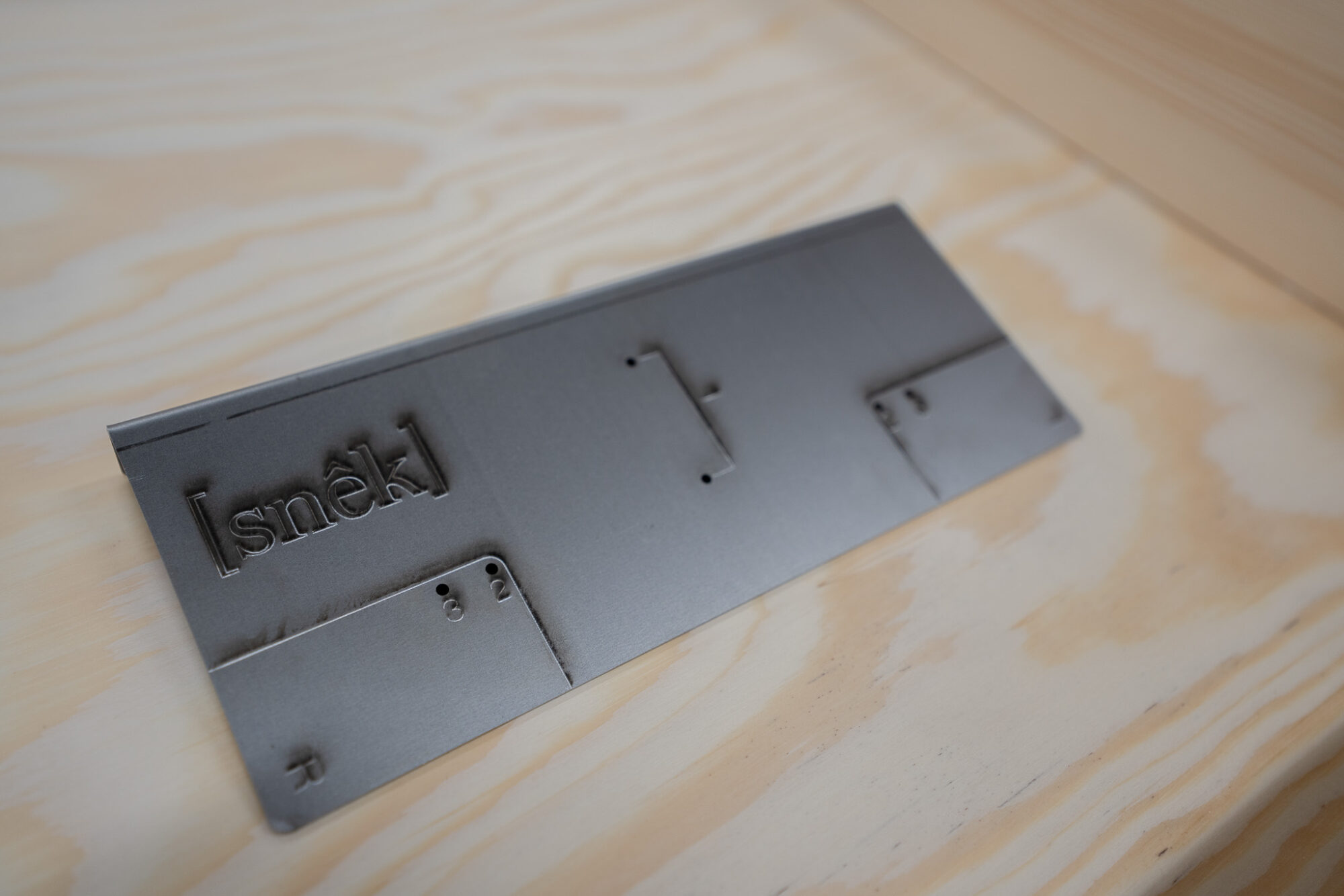

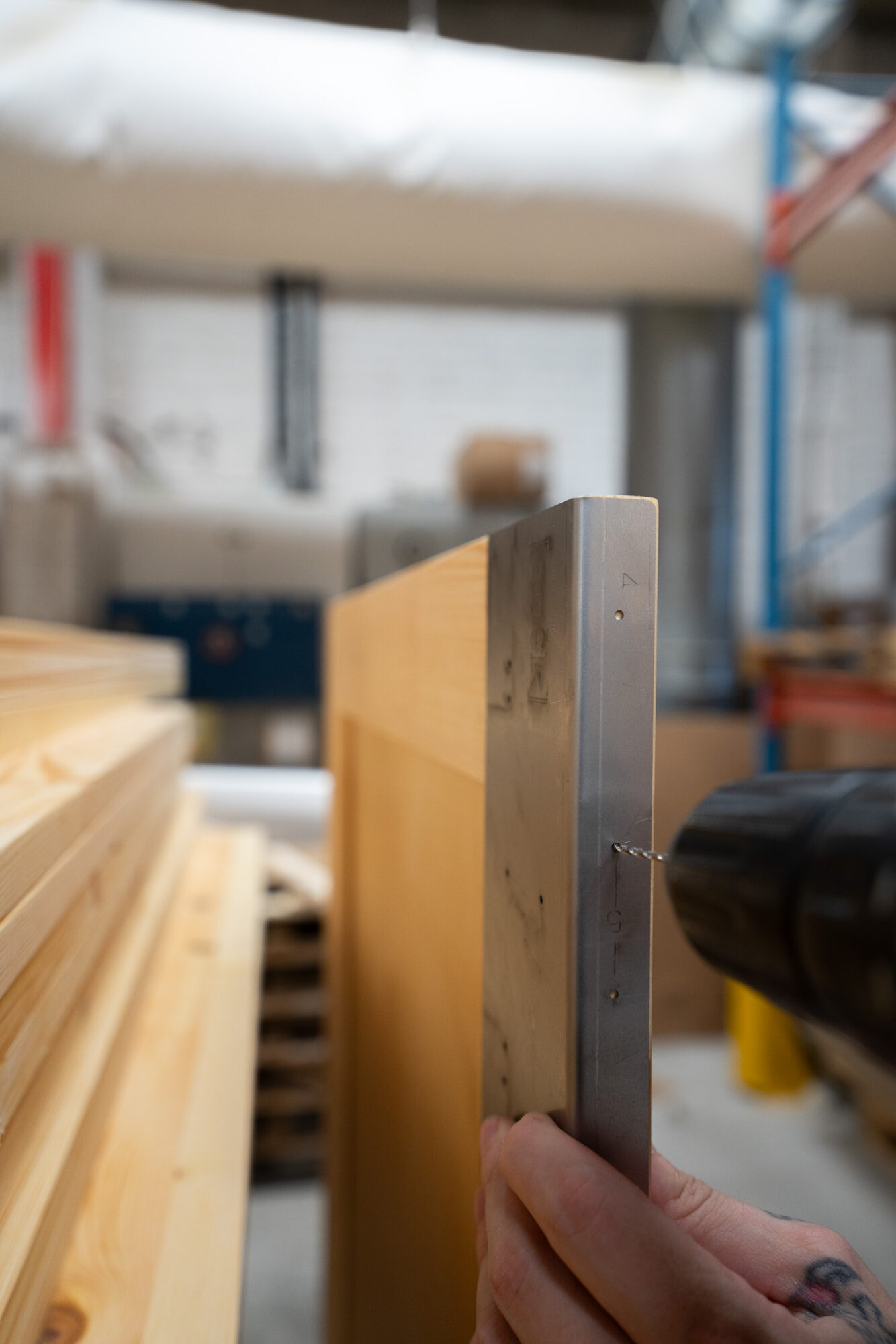

Vi har tagit fram en ny borrmall, men våra instruktionsfilmer är ännu inte uppdaterade. Nedan hittar du en beskrivning av hur borrmallen används.

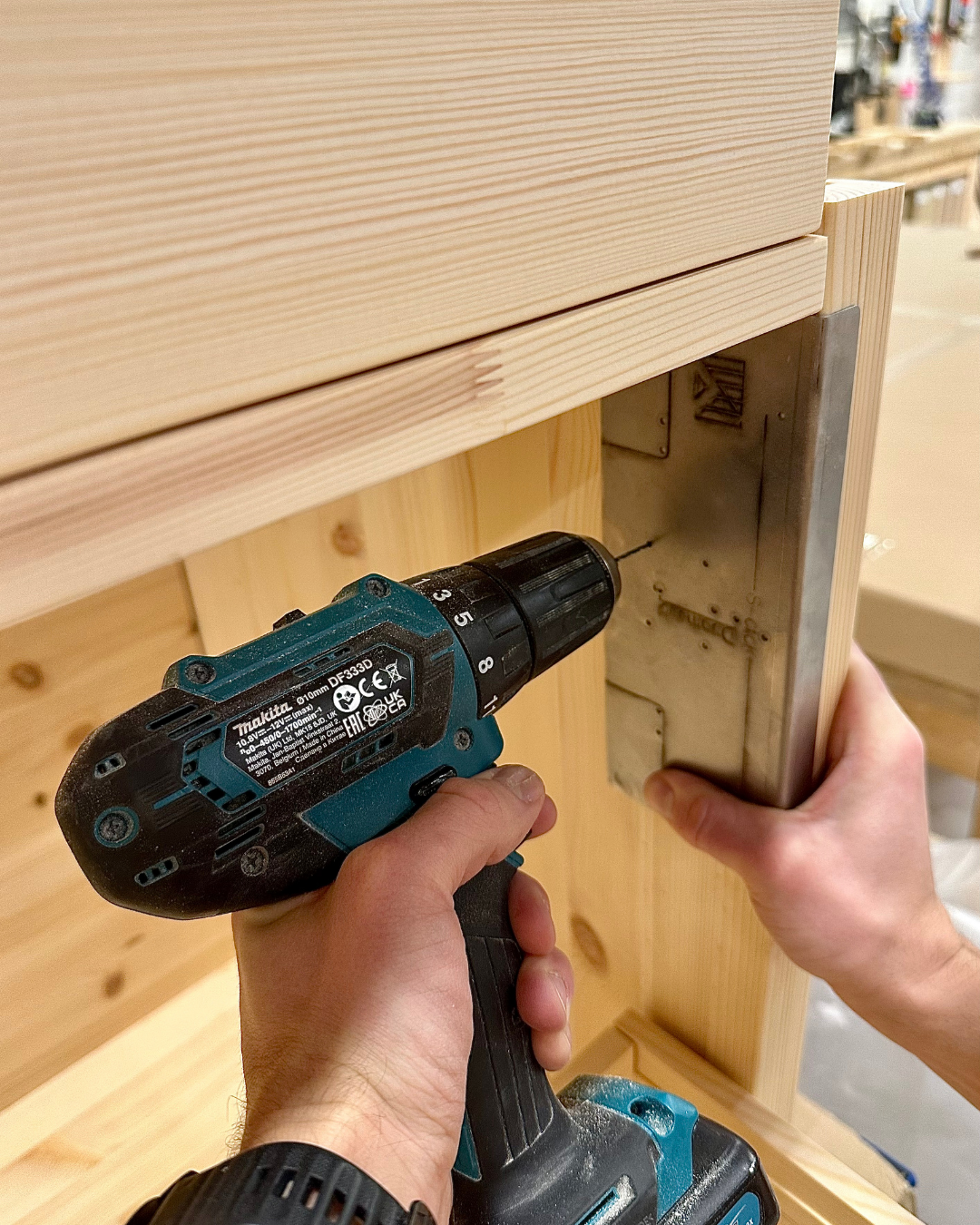

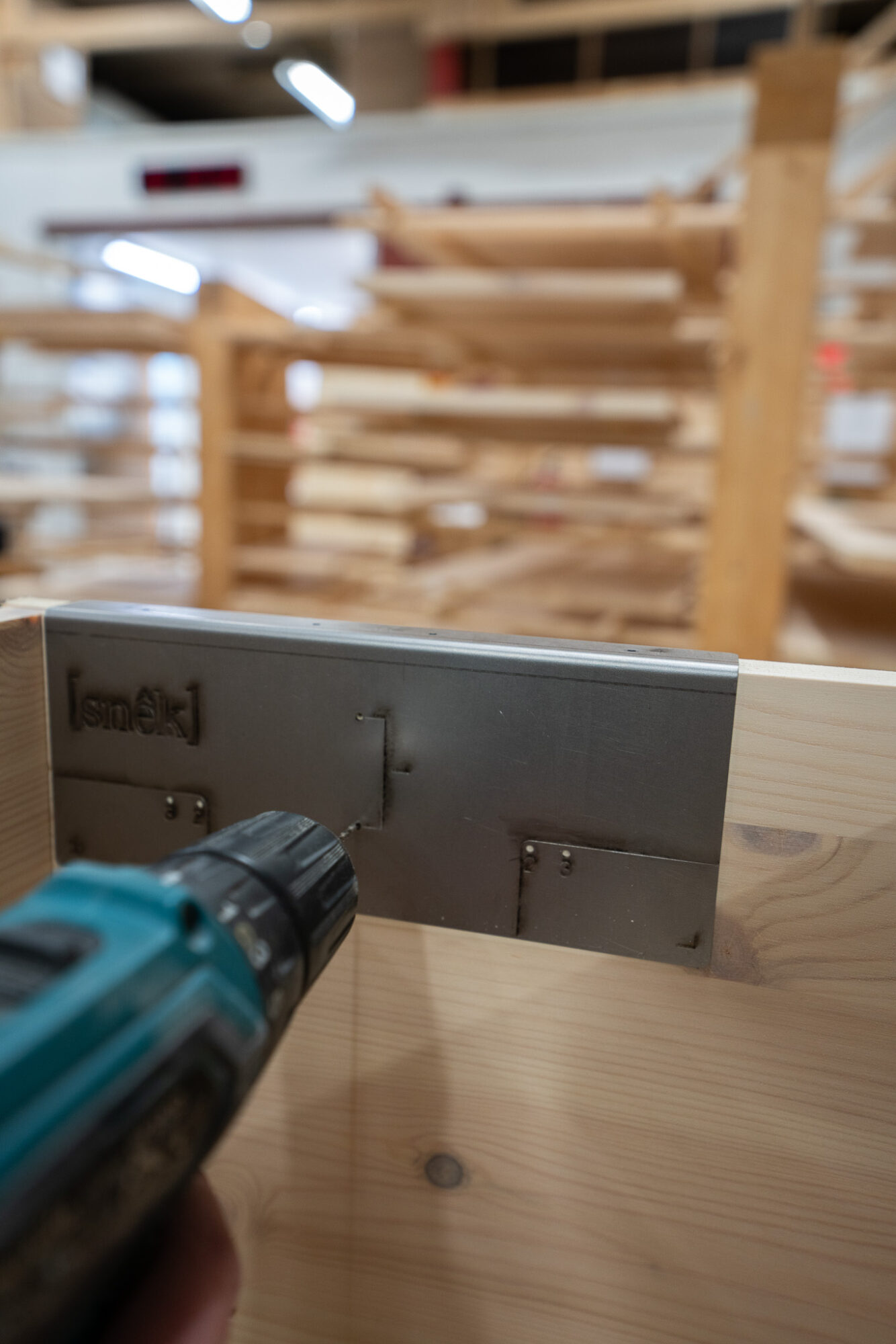

Hålbild 1 – Används för gångjärnsplatta utan ramverk. Placera borrmallen mot stommens överliggare och markera borrpunkterna med en penna eller borra direkt genom mallen med en 2 mm borr. Upprepa sedan samma steg genom att placera mallen mot bottenplattan.

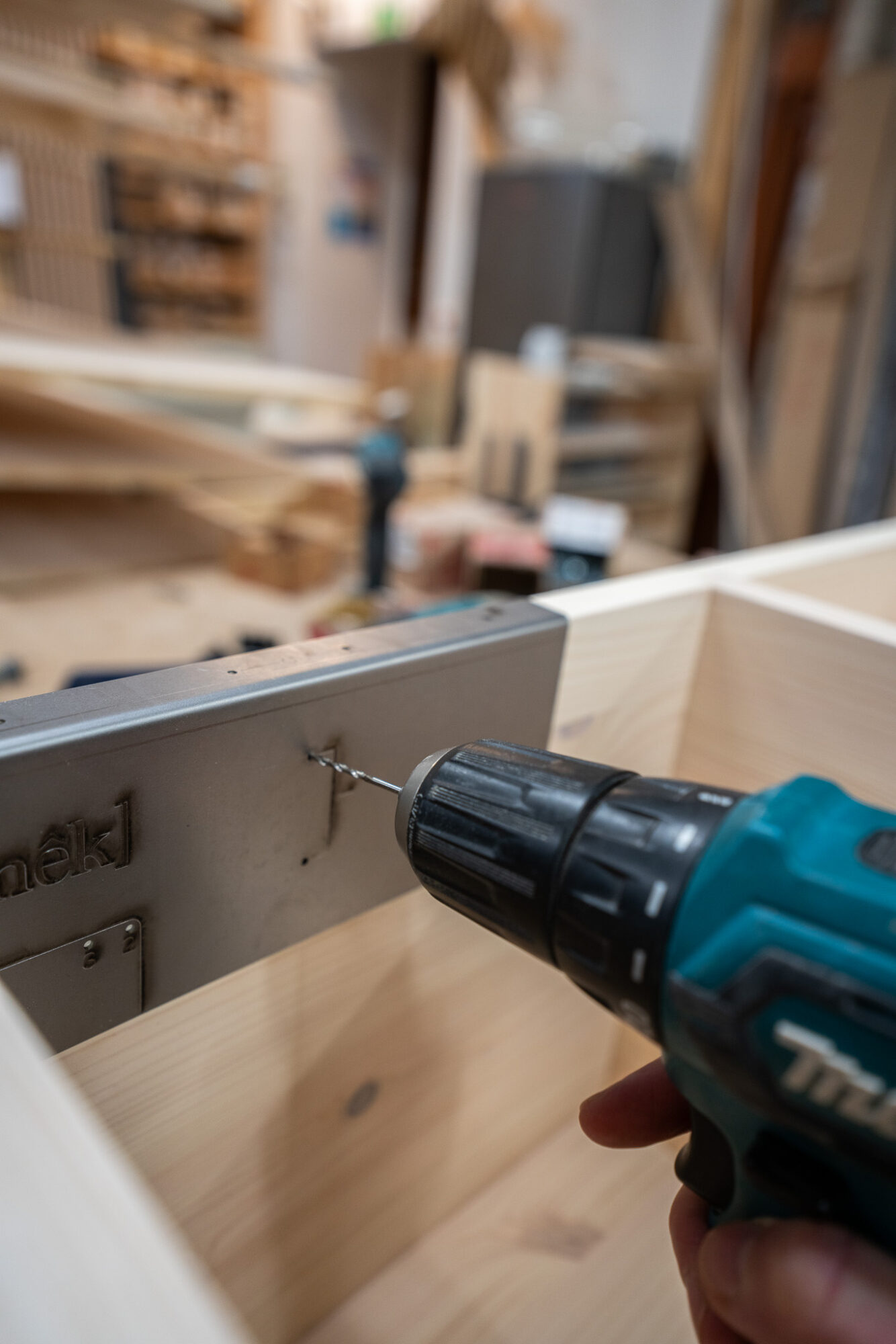

Hålbild 2 – Används för gångjärnsplatta med ramverk. Placera borrmallen mot stommens överliggare och markera borrpunkterna med en penna eller borra direkt genom mallen med en 2 mm borr. Upprepa sedan samma steg genom att placera mallen mot bottenplattan.
Hålbild 3 – Används för lådfront till 100 mm låda. Observera att borrmallens vinkel inte ska vara riktad mot lådhörnet. Markera borrpunkten med en penna och borra sedan med borrstorlek 4 mm.

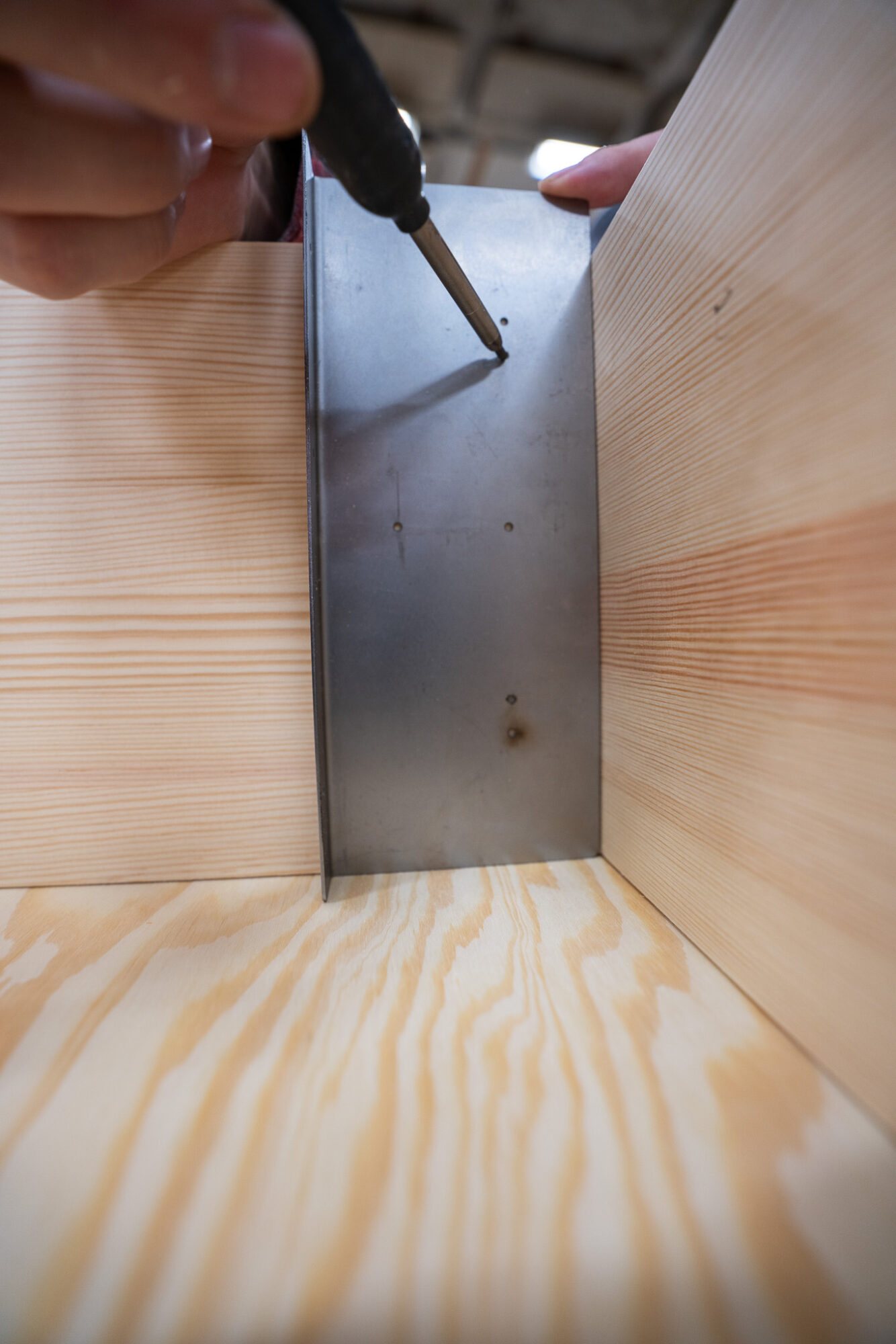

Hålbild 4 – Används för lådfront till 200 mm låda. Observera att borrmallens vinkel inte ska vara riktad mot lådhörnet. Markera borrpunkten med en penna och borra sedan med borrstorlek 4 mm.

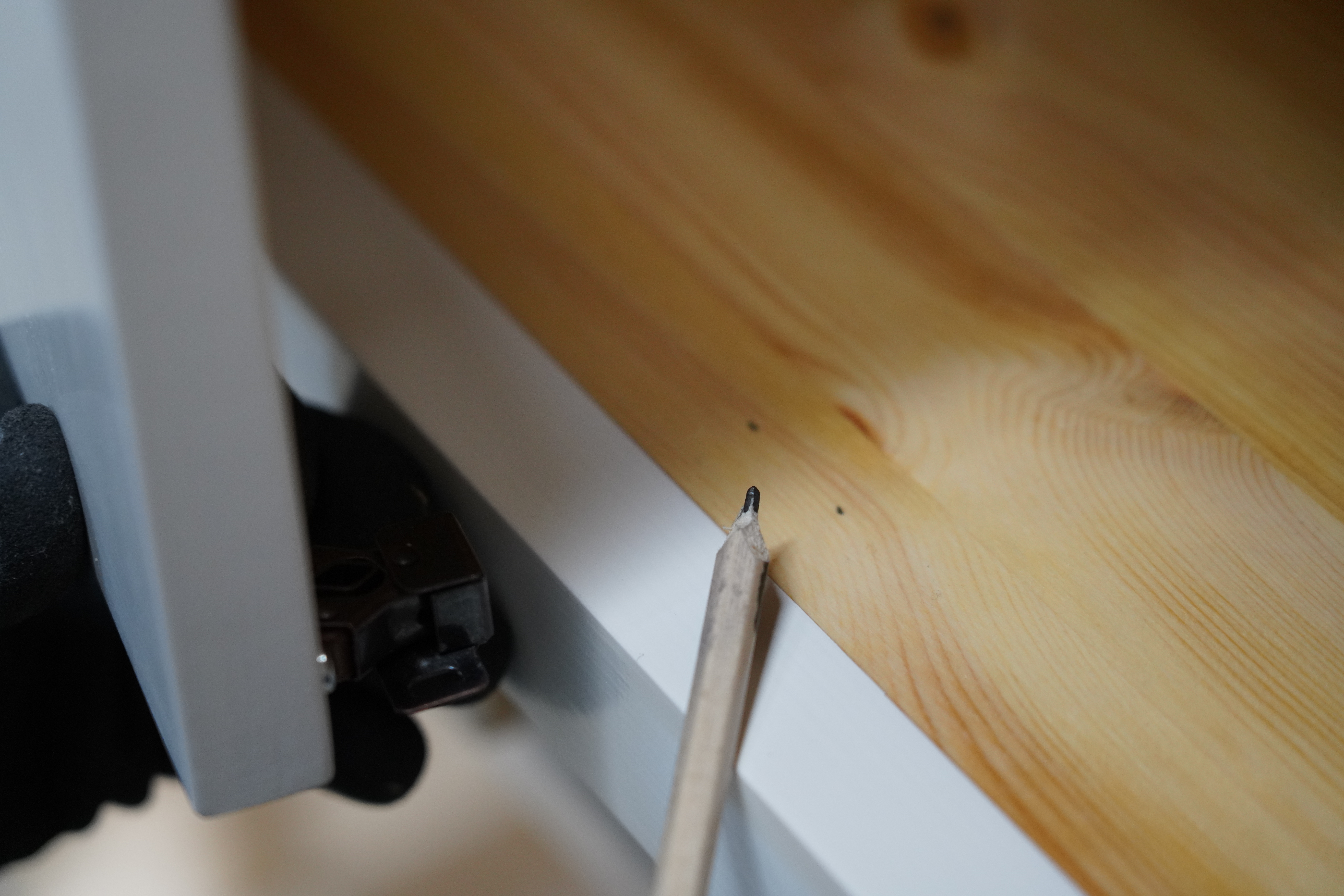

Hålbild S-click – Används för ramverks-klick. Markera borrpunkten med en penna eller borra direkt genom mallen med en 2 mm borr.

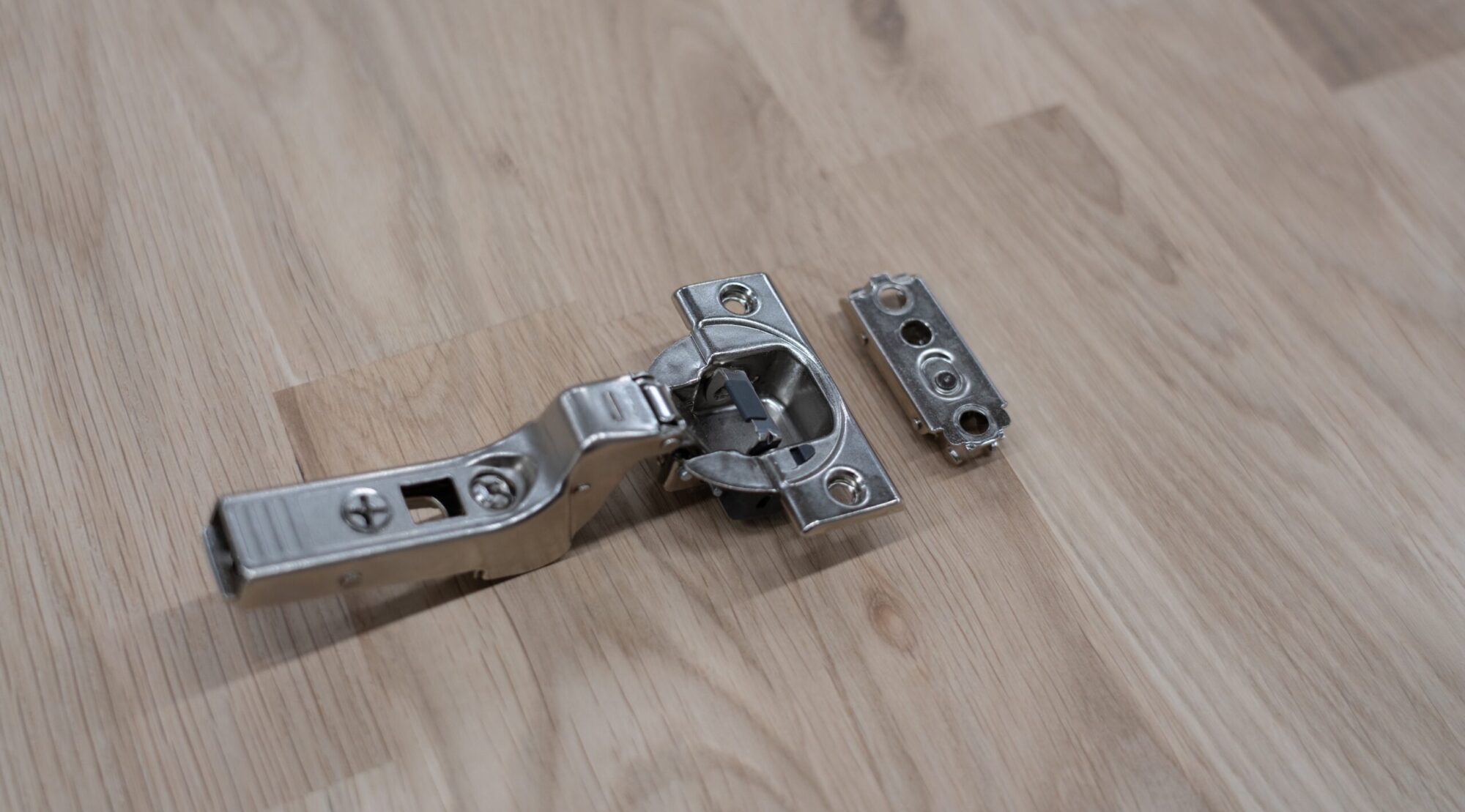

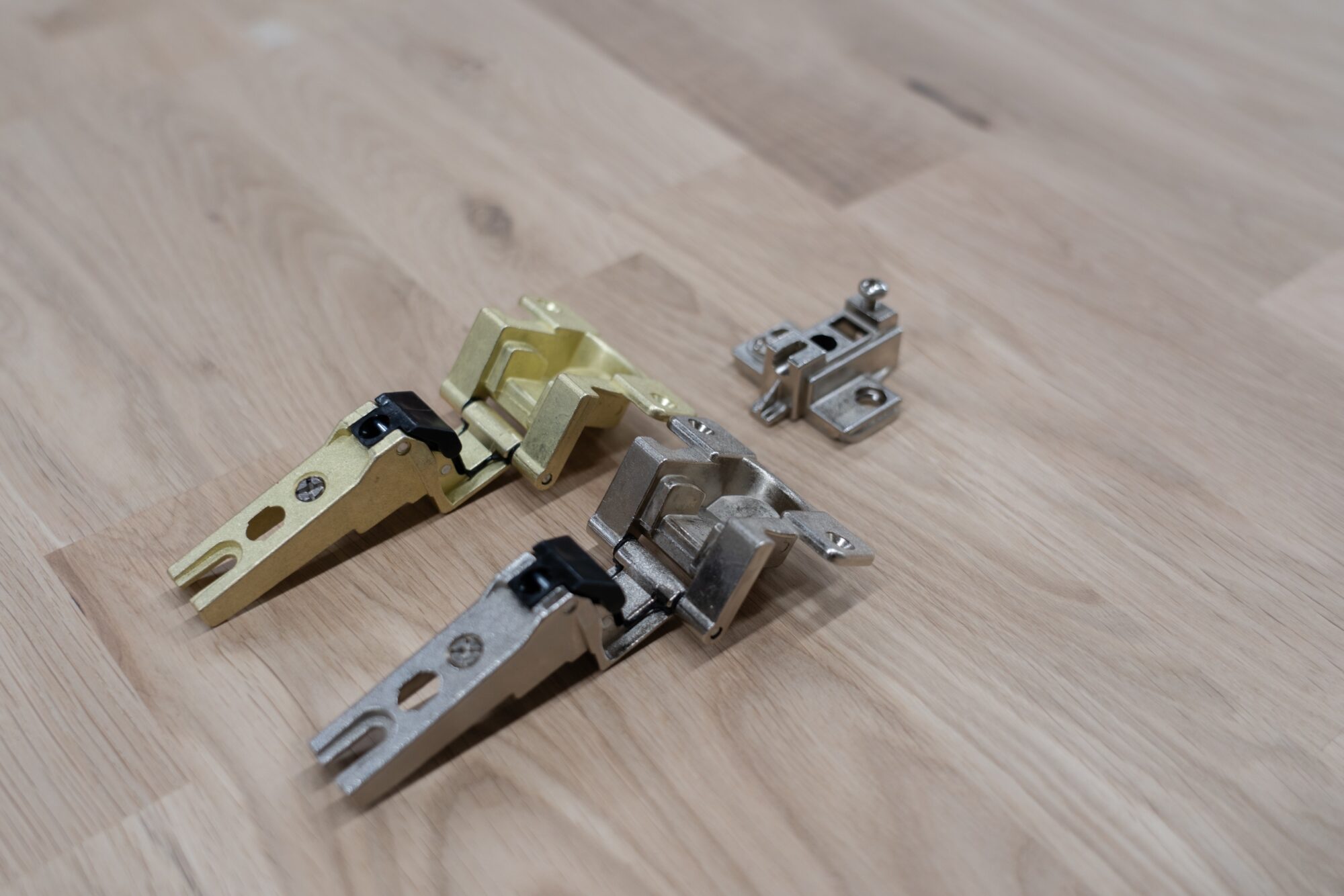

Hålbild Duomatic – Används för gångjärnsplatta för dolda gångjärn Placera borrmallen mot stommens överliggare och markera borrpunkterna med en penna eller borra direkt genom mallen med en 2 mm borr. Upprepa sedan samma steg genom att placera mallen mot bottenplattan.

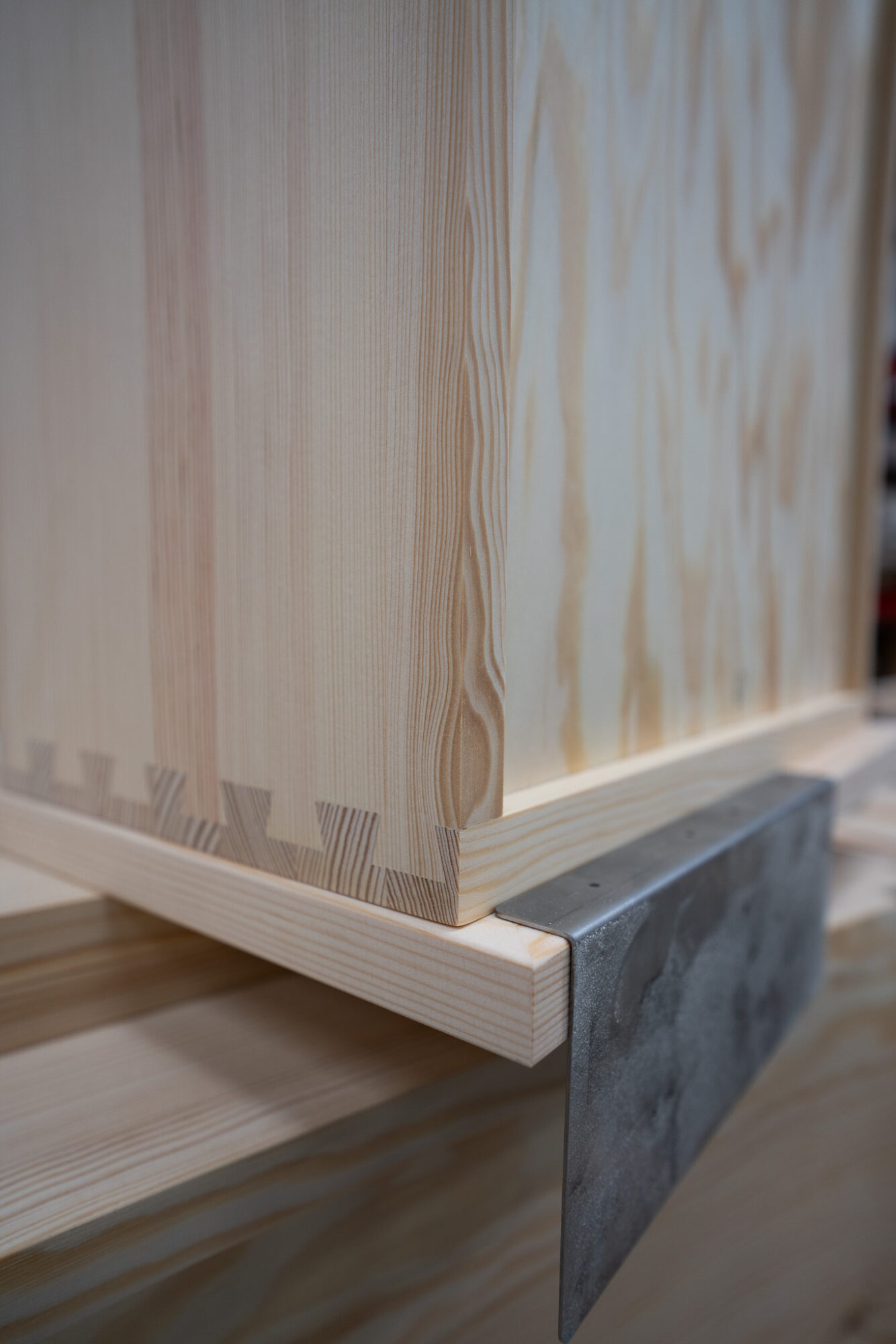

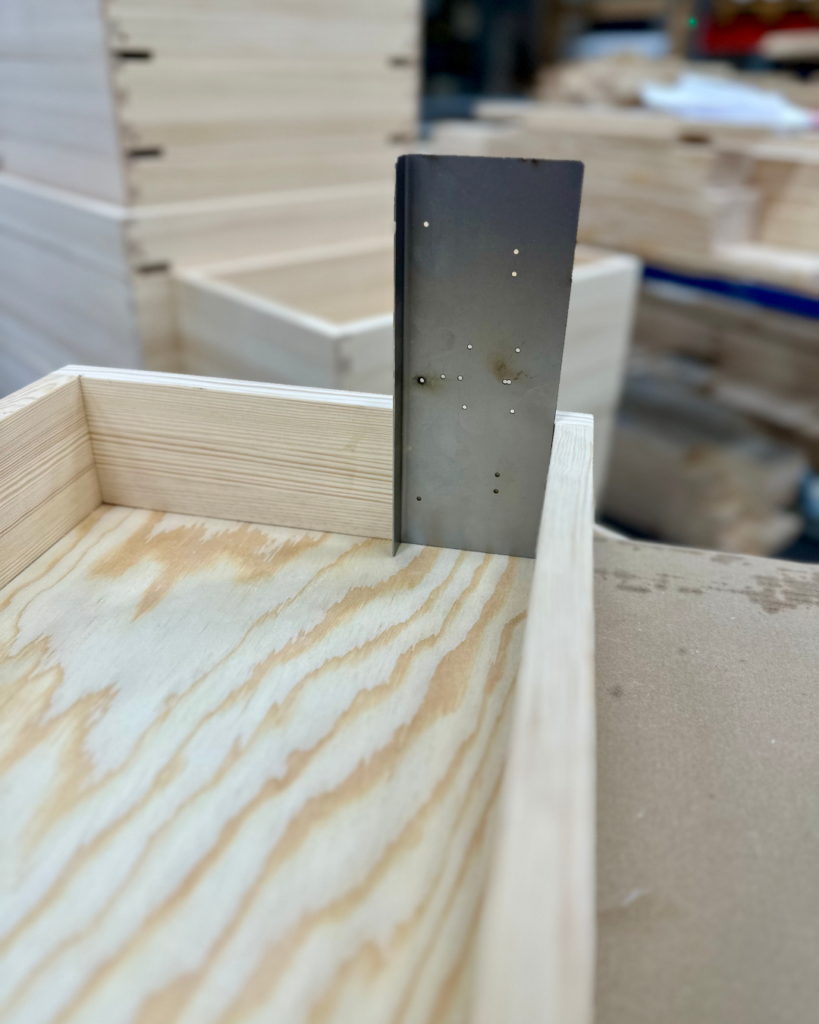

För att placera lådfronten i korrekt höjd på lådan används borrmallens vinkel.

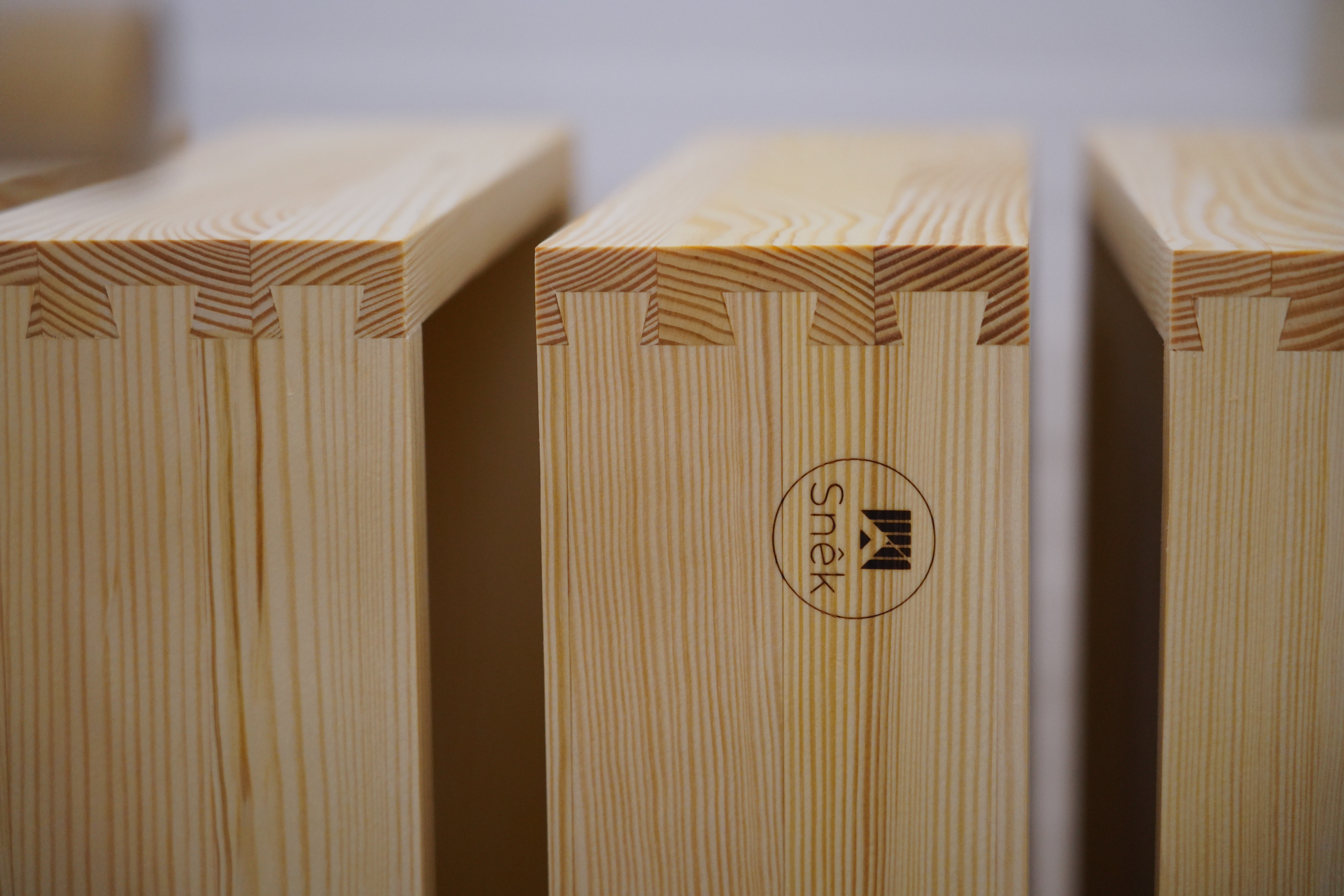

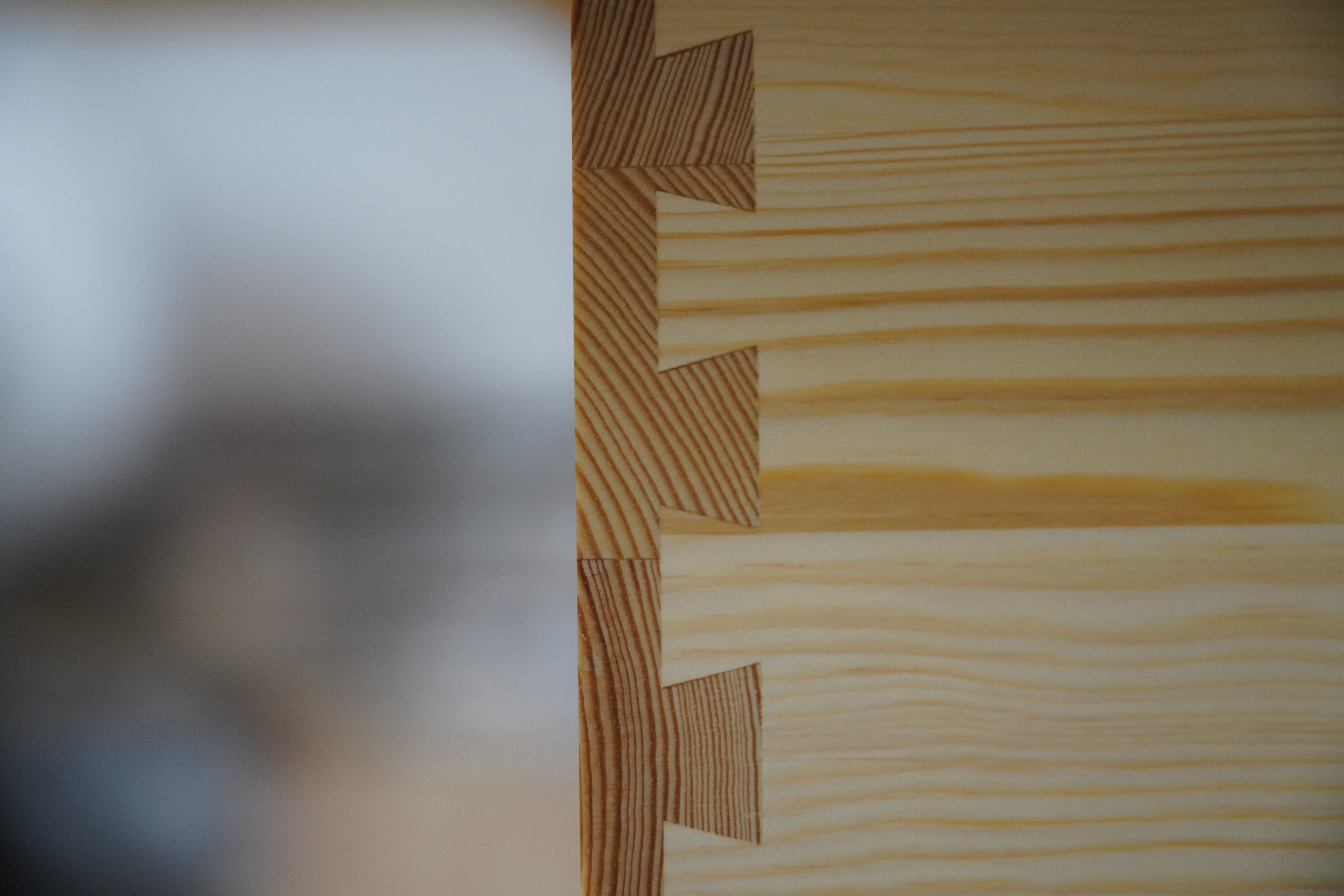

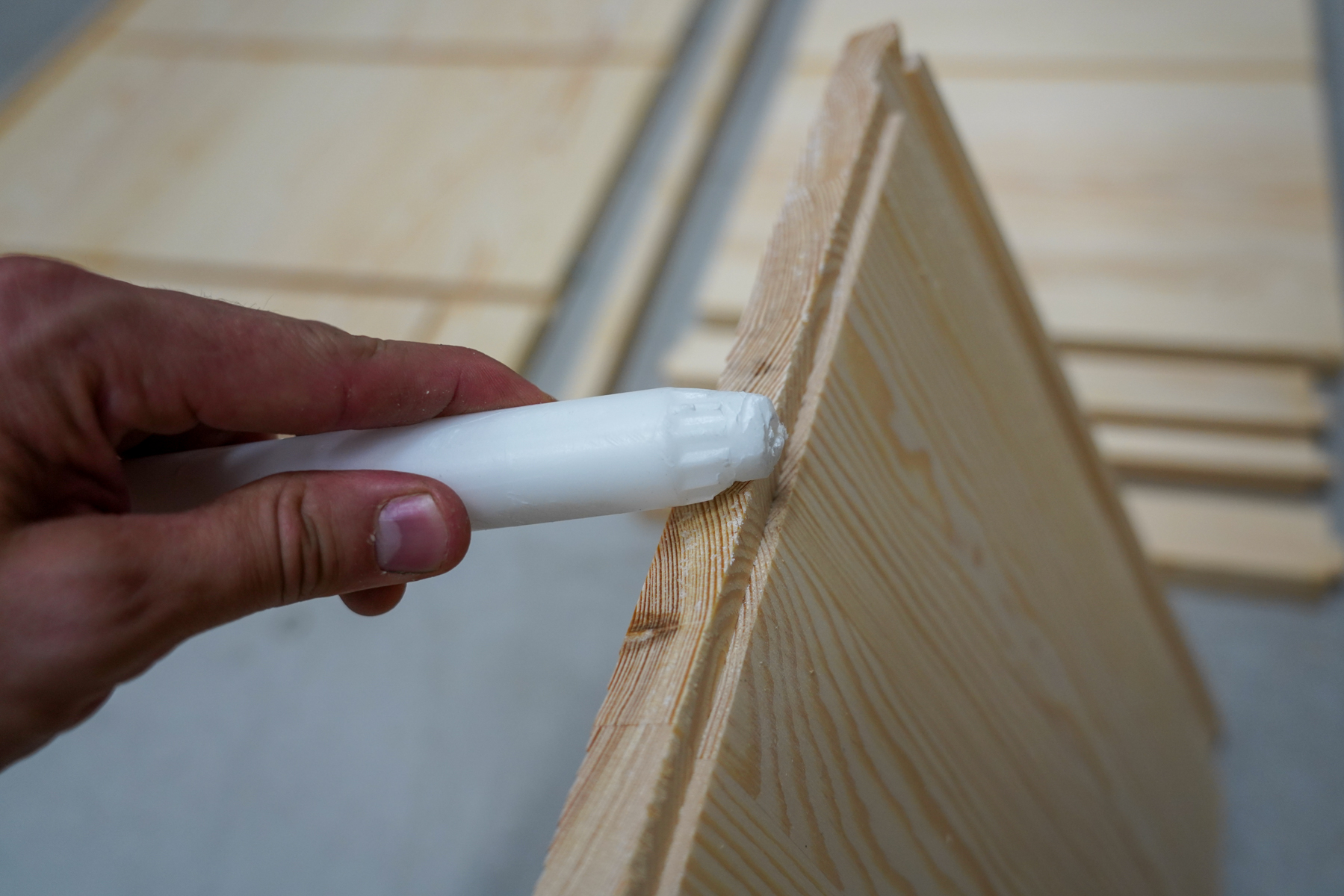

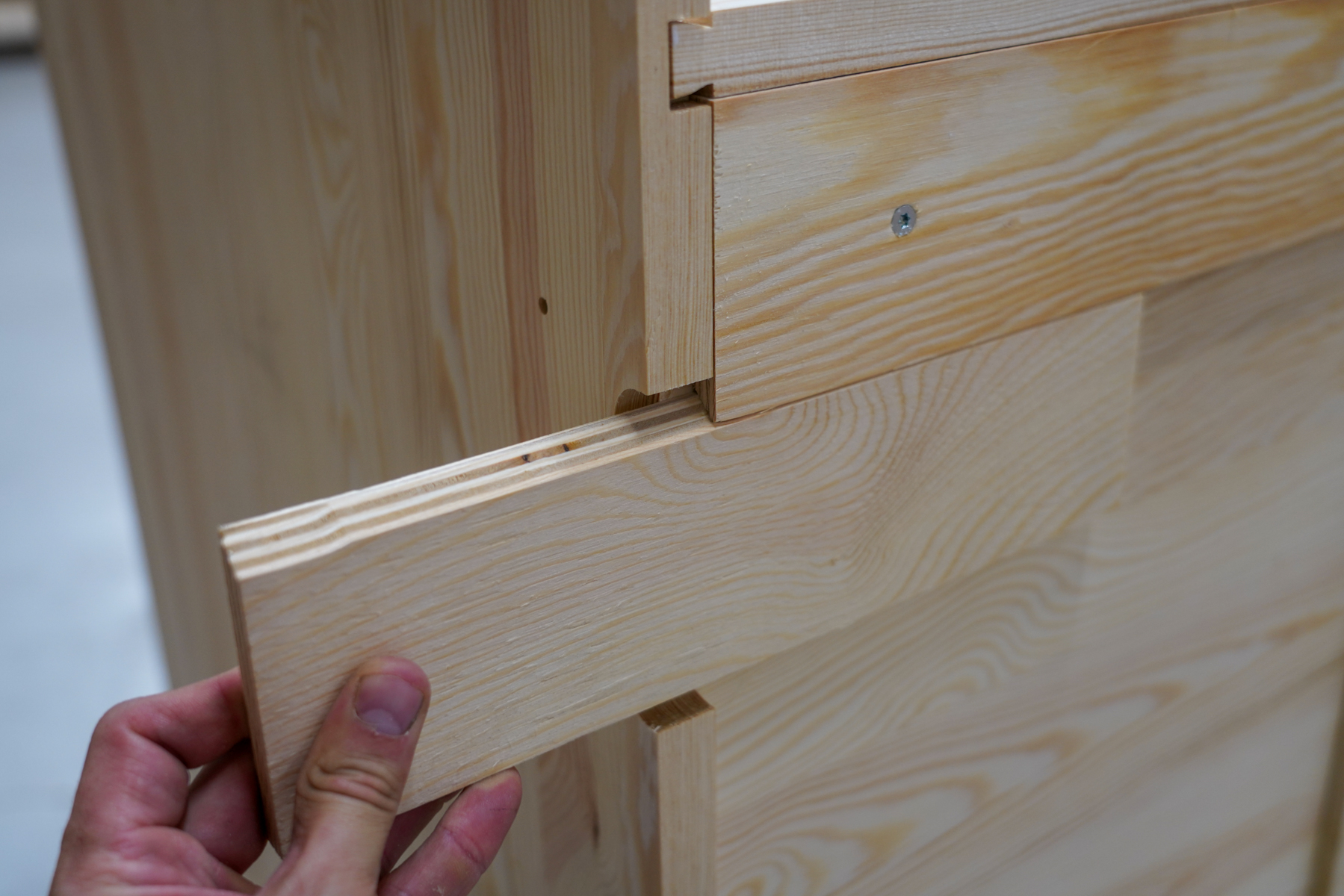

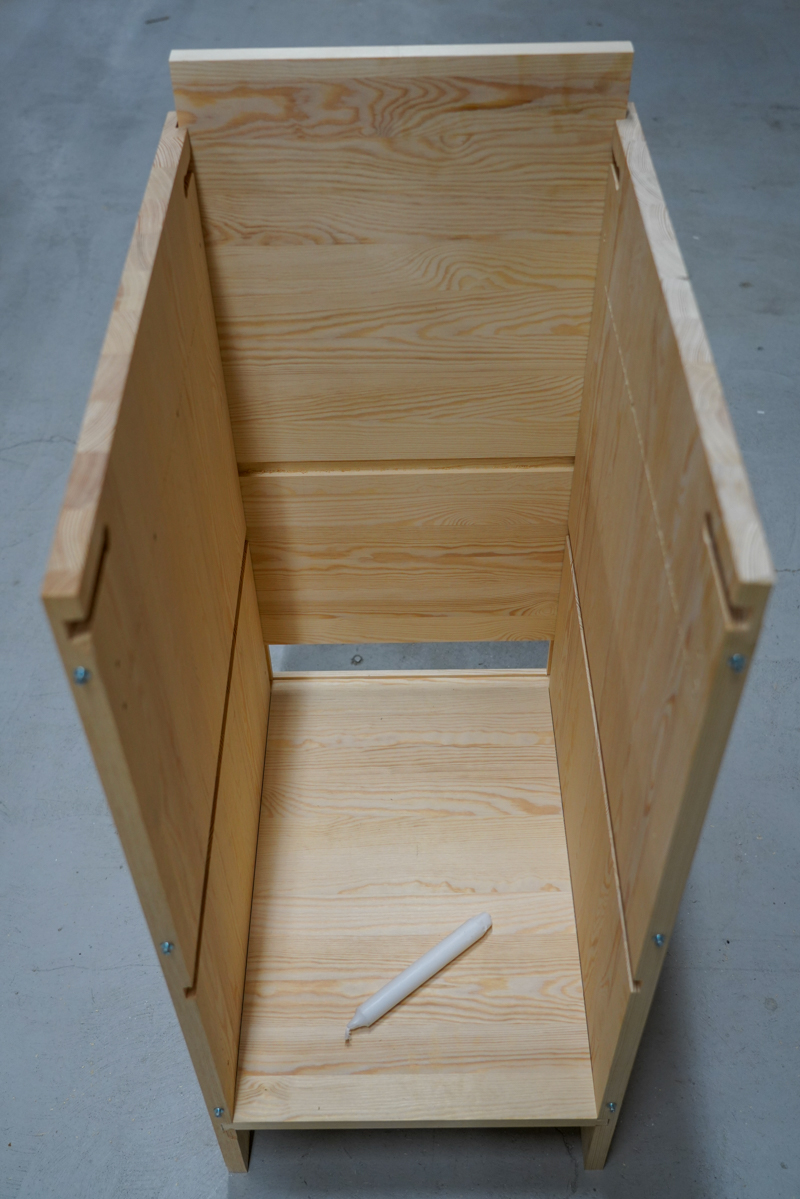

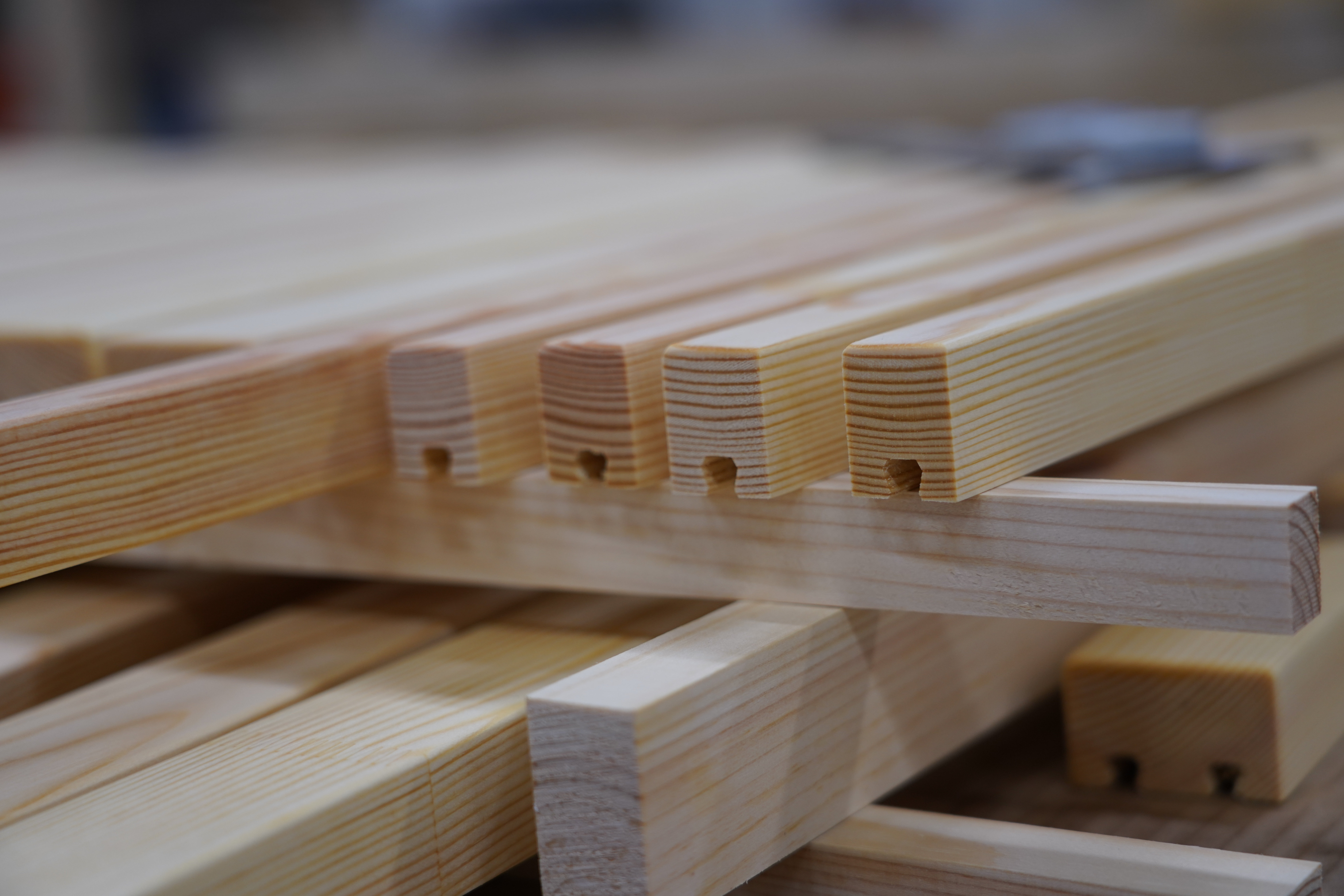

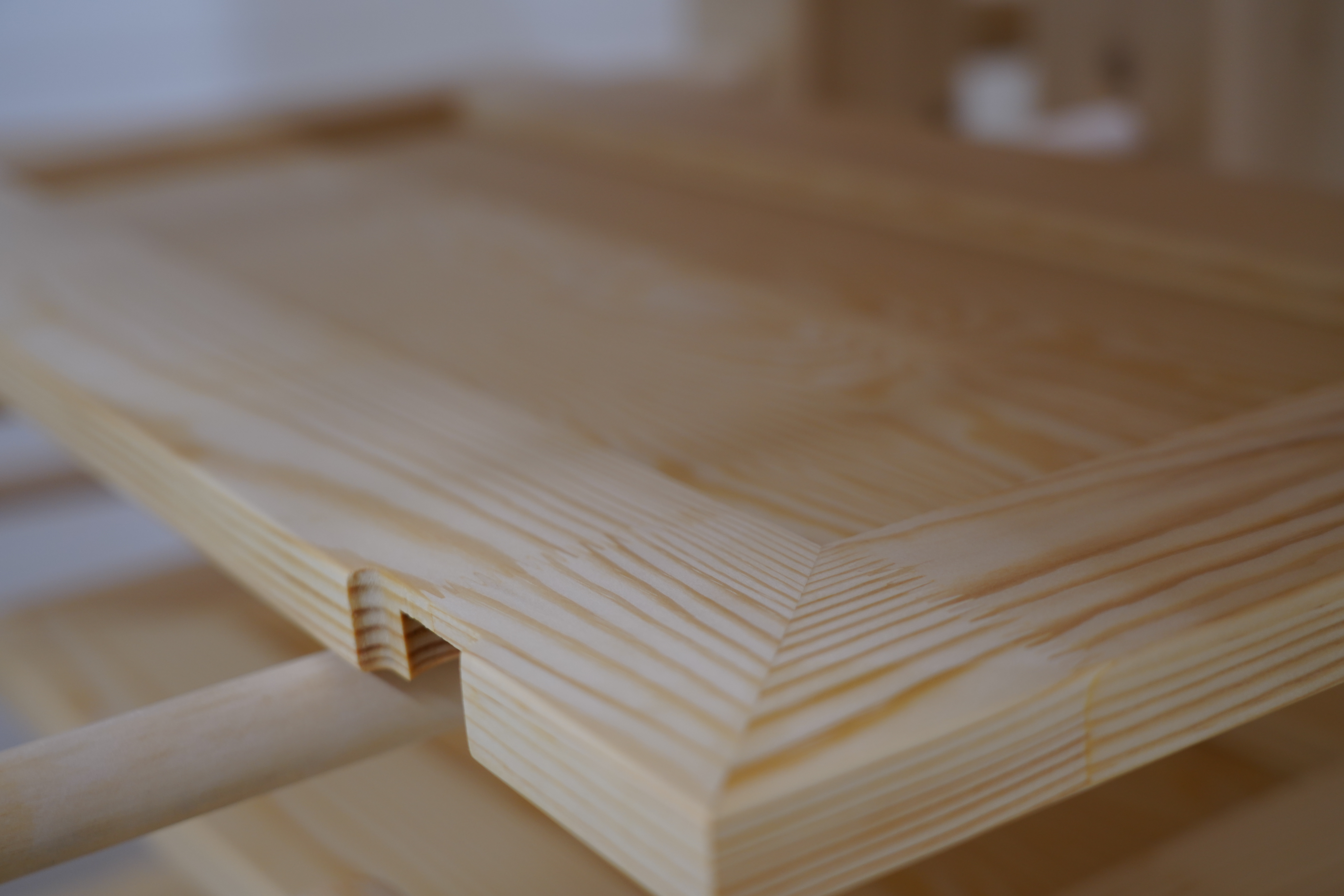

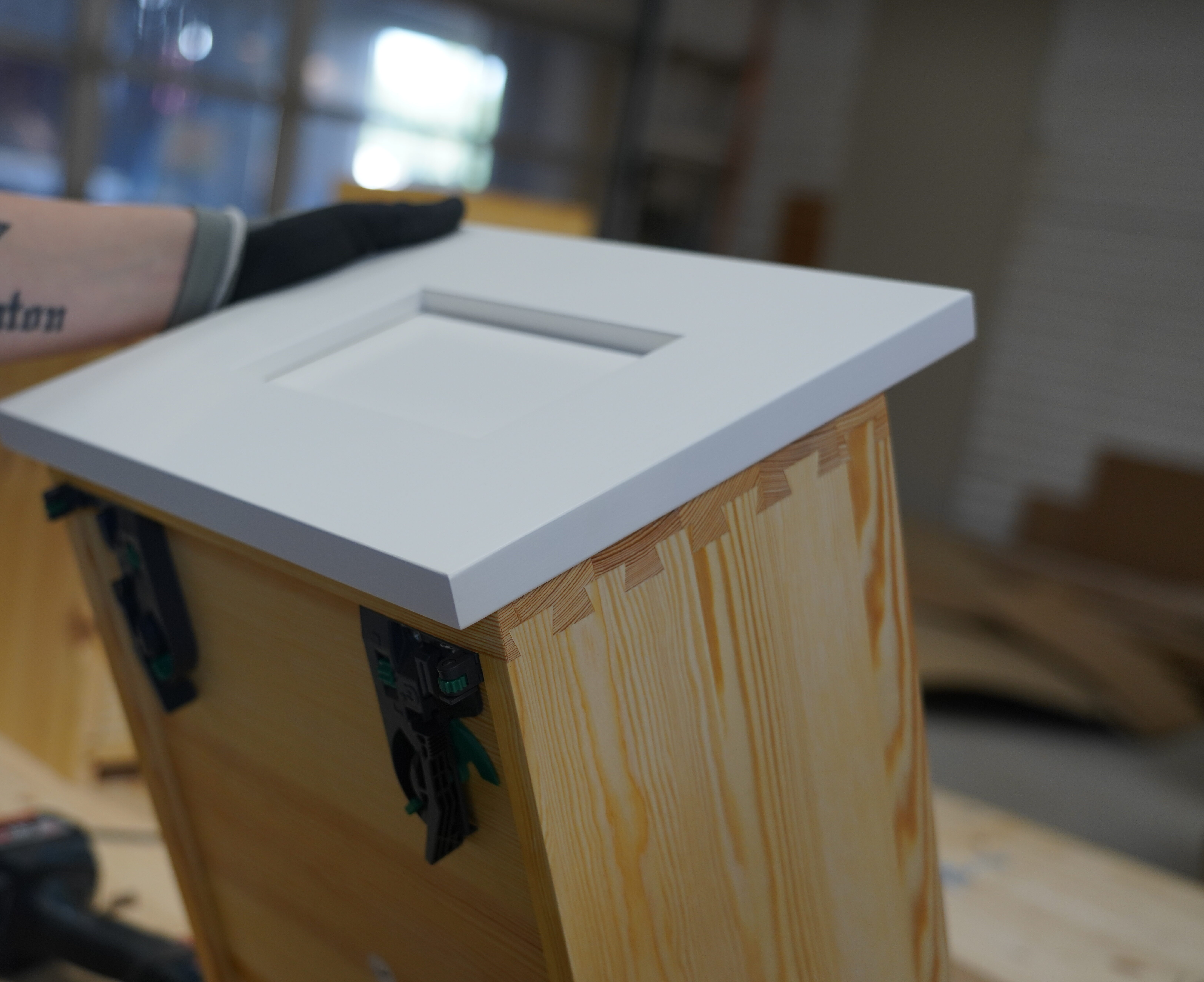

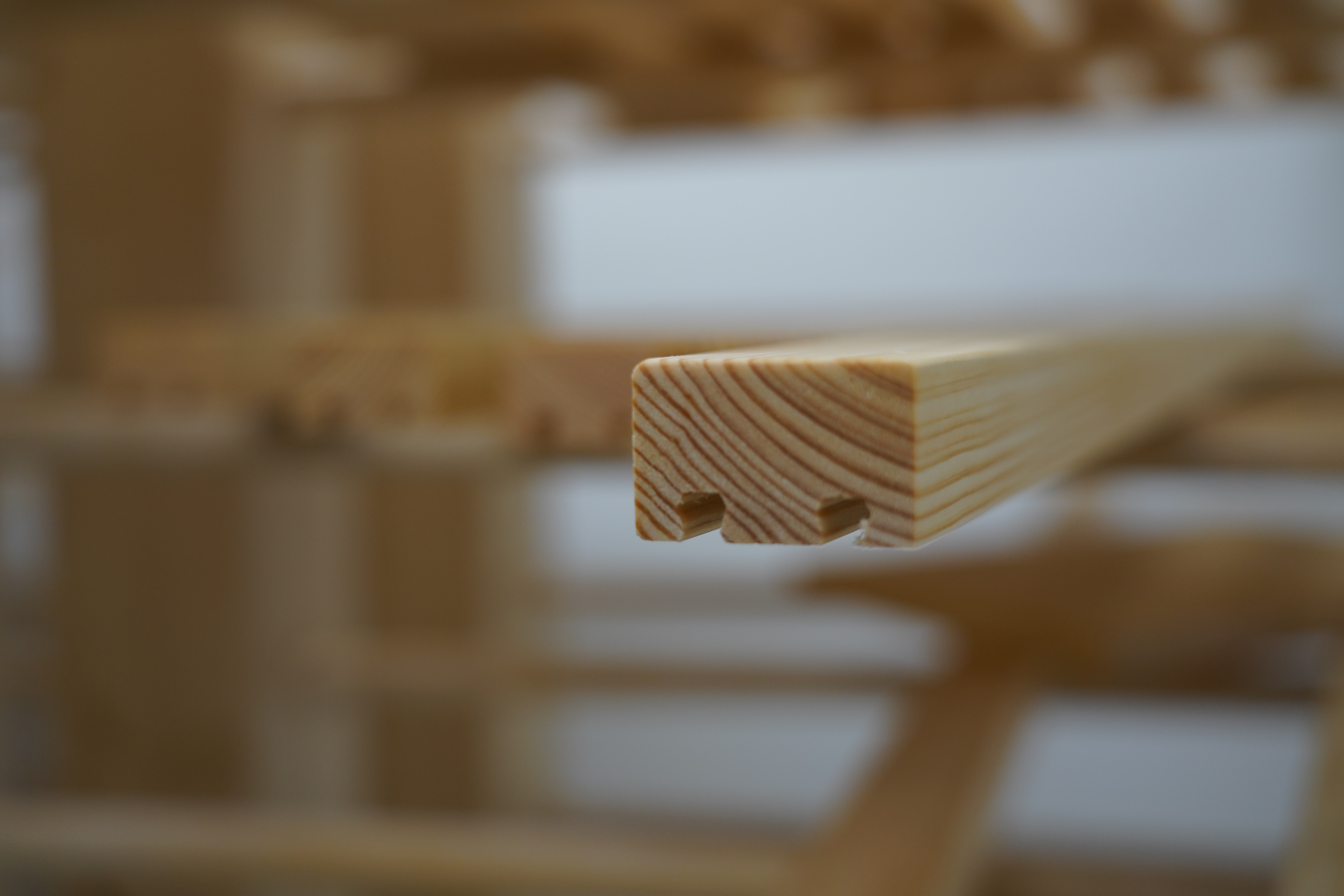

– Gnugga in alla glidande laxstjärtsfogar ordentligt med stearin innan montering.
– Montera fast gångjärnsplattor med träskruv 3,5×17 (2st skruvar/gångjärnsplatta).

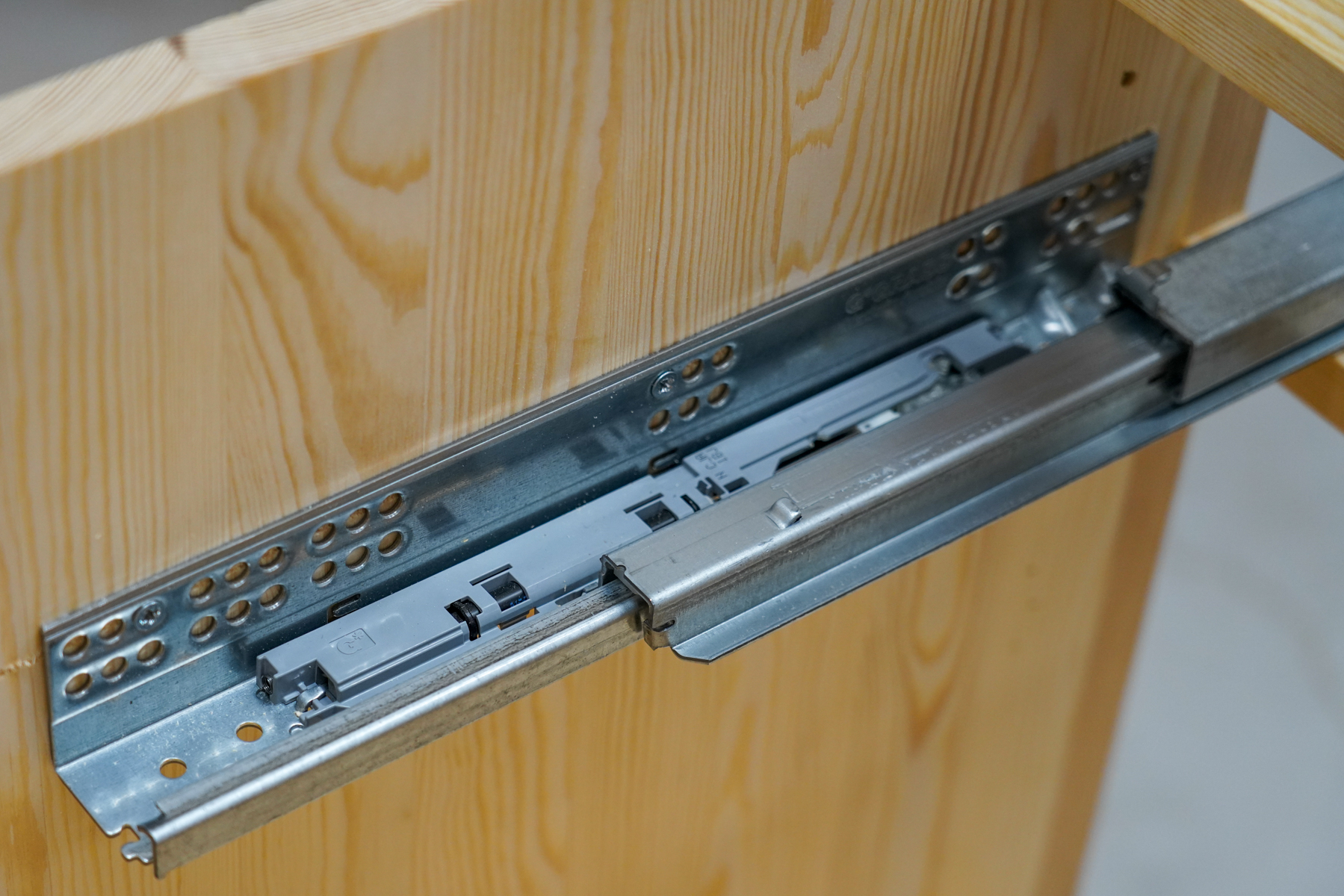

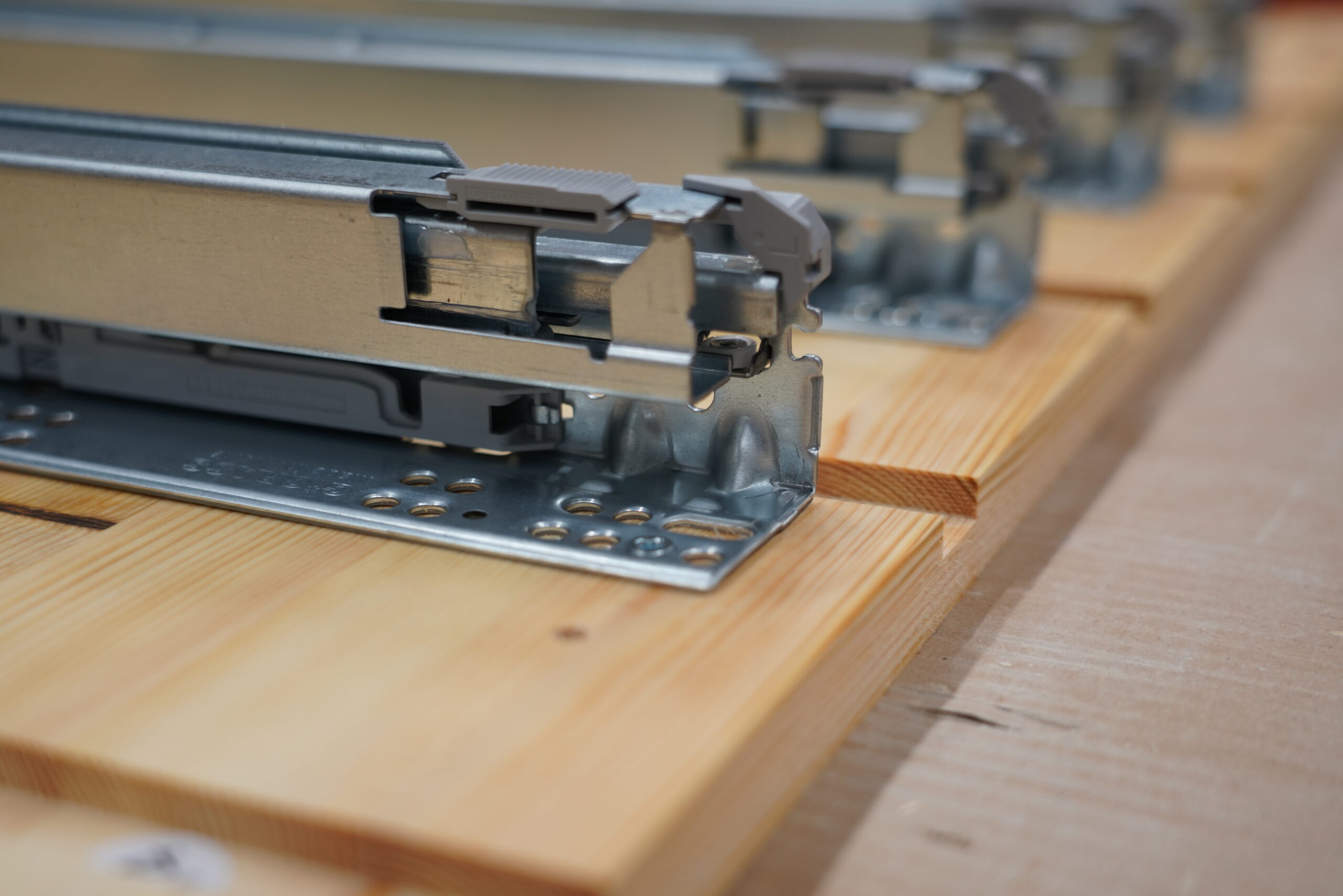

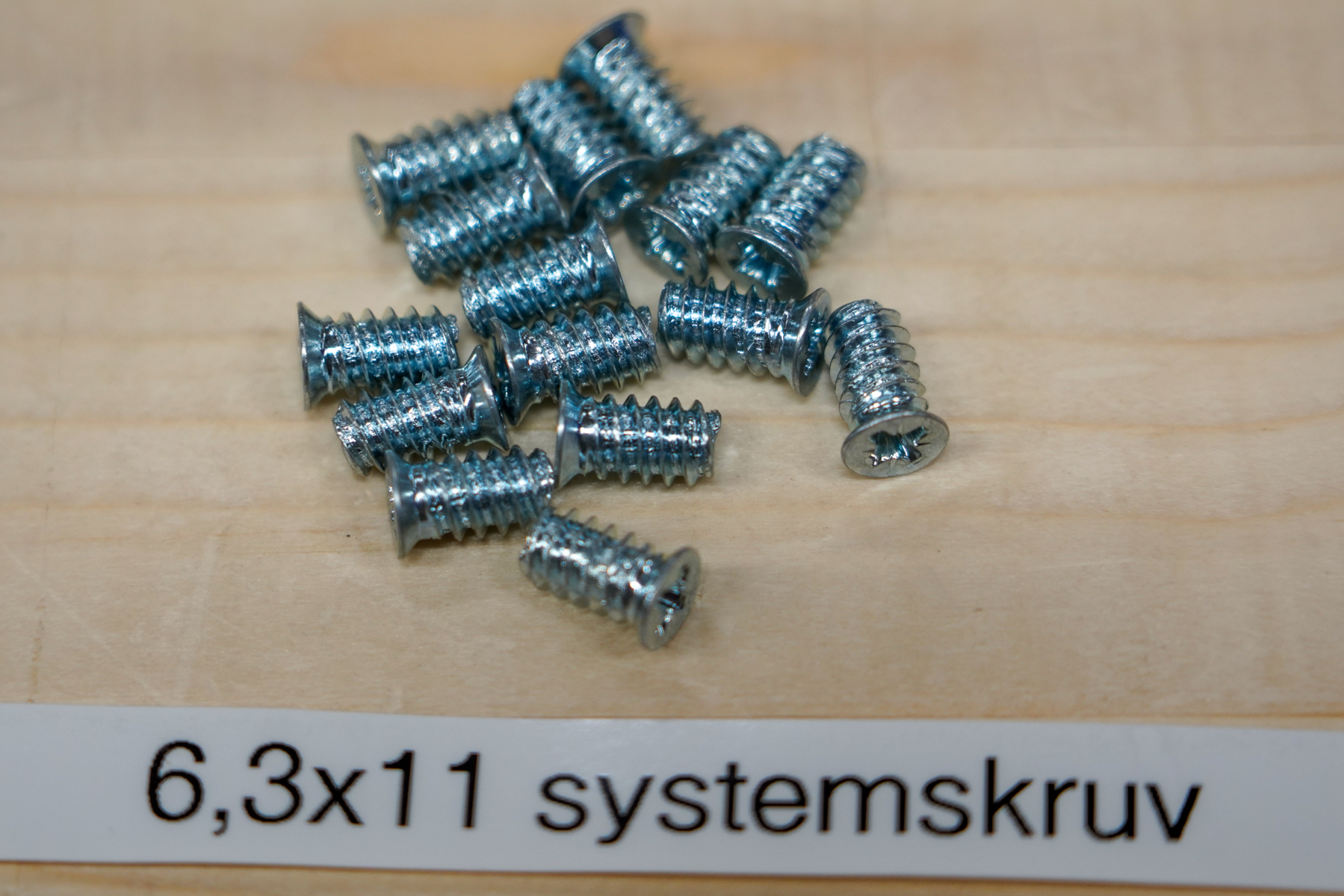

– Montera fast lådskenorna med system-skruv 6,3×11 (3st skruvar/skena, 1st fram, 1st bak och 1st mitten). Obs! Läs ”LÅDSKENOR” innan montering.

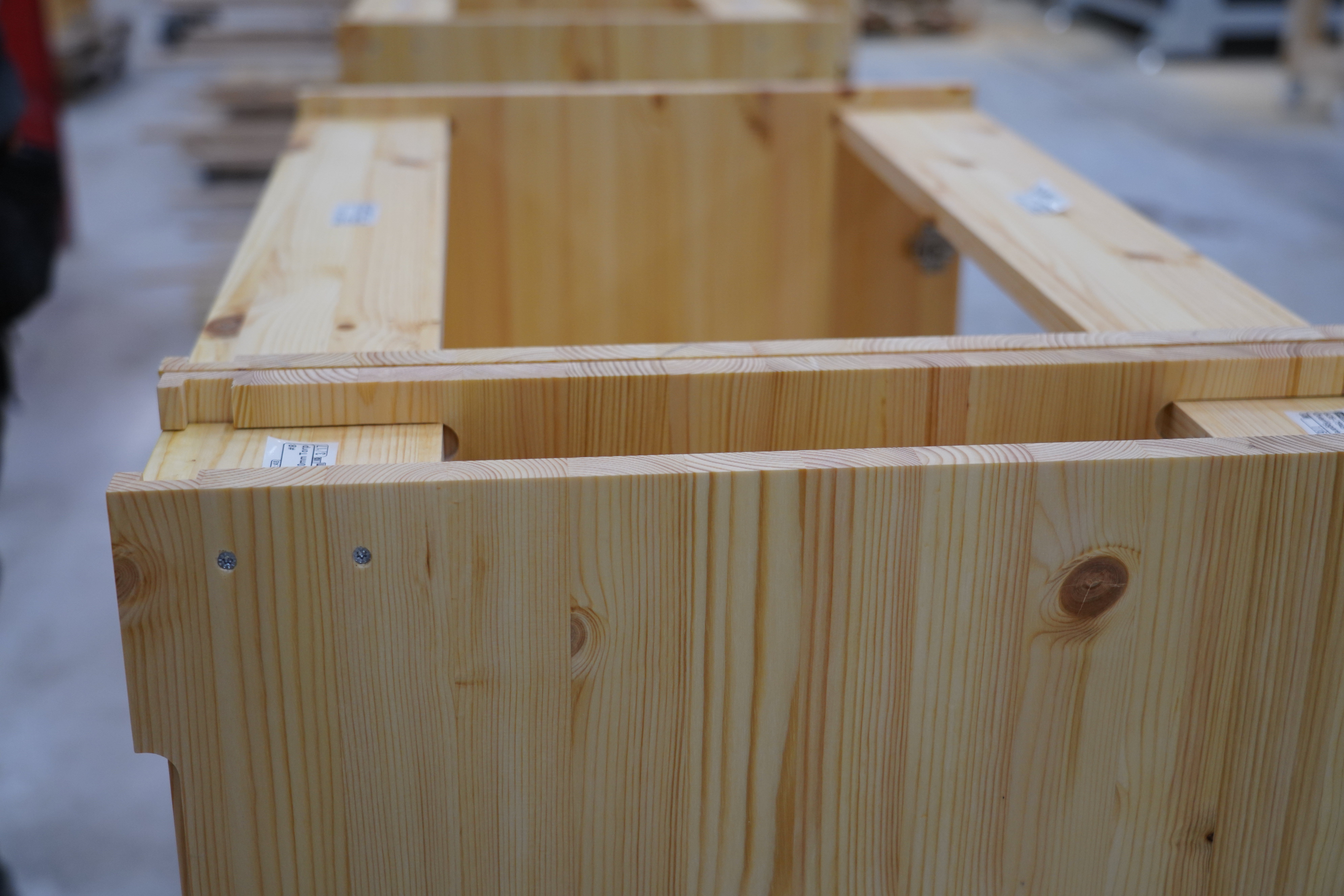

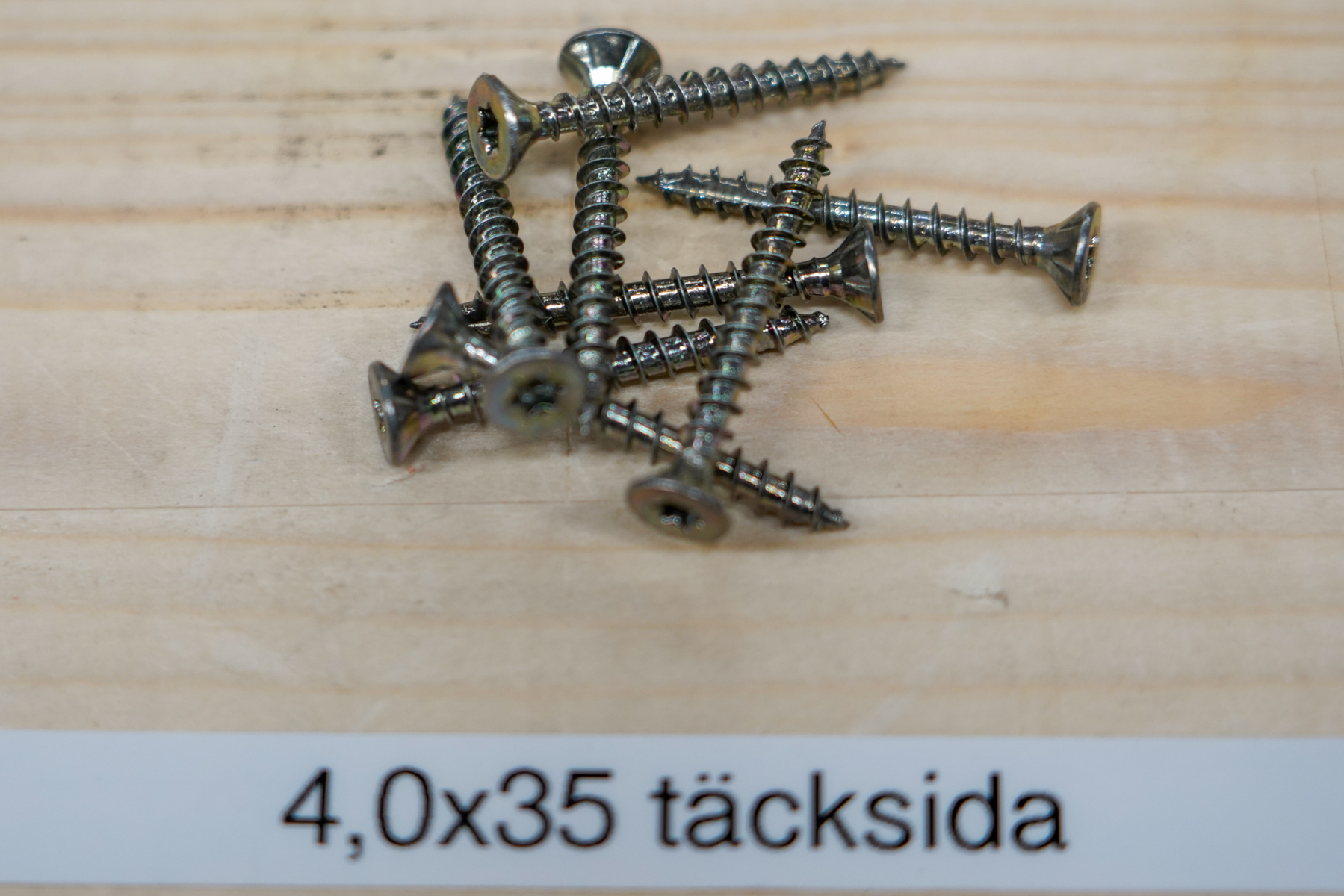

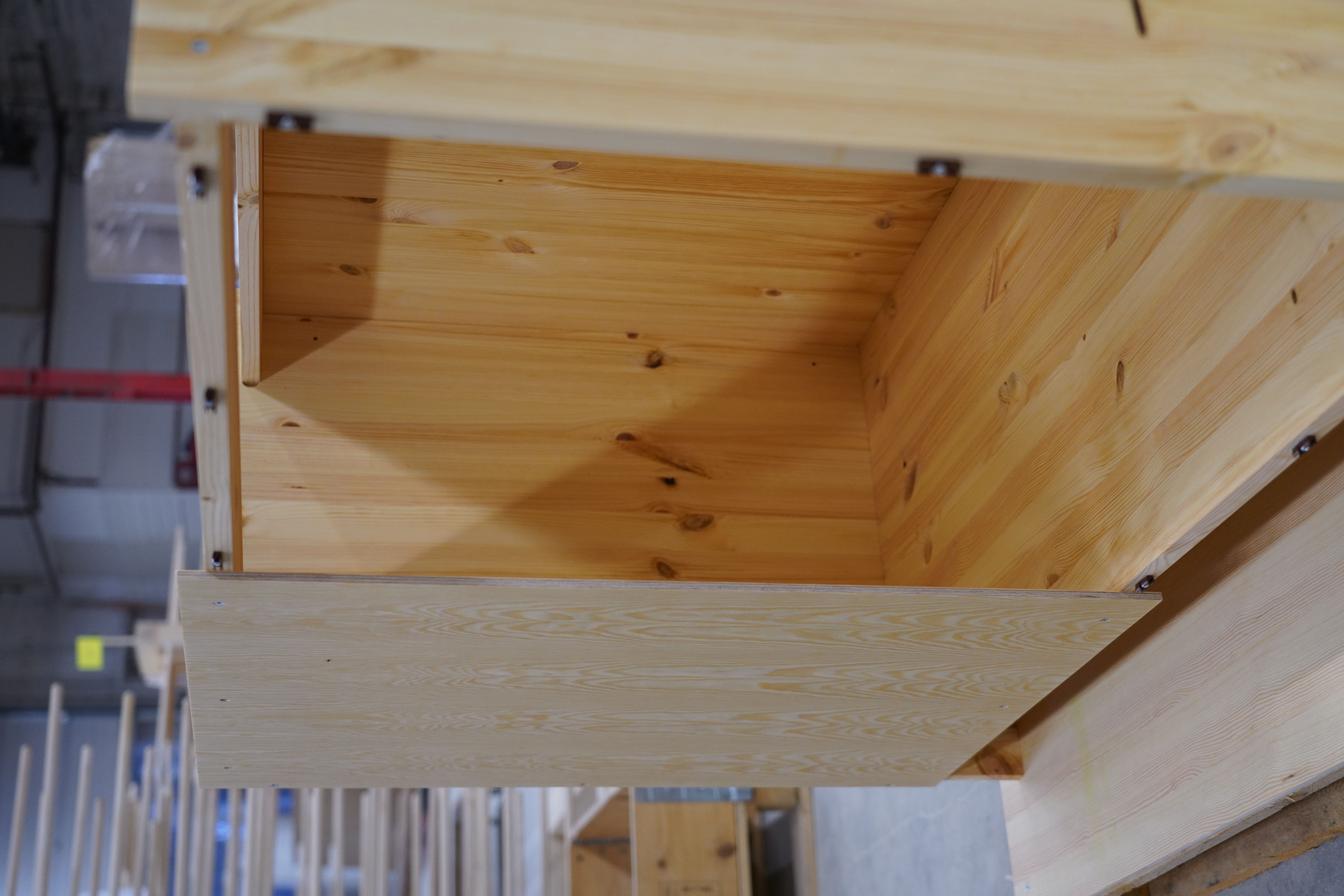

– Montera ihop sidostyckena med bottenplattan. Använd träskruv 4,0×35 (4st).
– Montera fast sockelbenen med träskruv 4,0×40 (4st skruvar/sockelben). Sockelbenen kan placeras fritt då det gäller utanpåliggande sockel, så långt fram och bak som möjligt ger bäst stabilitet. Med innanförliggande sockel med klack ska sockelbenen placeras 90mm från framkant (mätt utan ramverk).

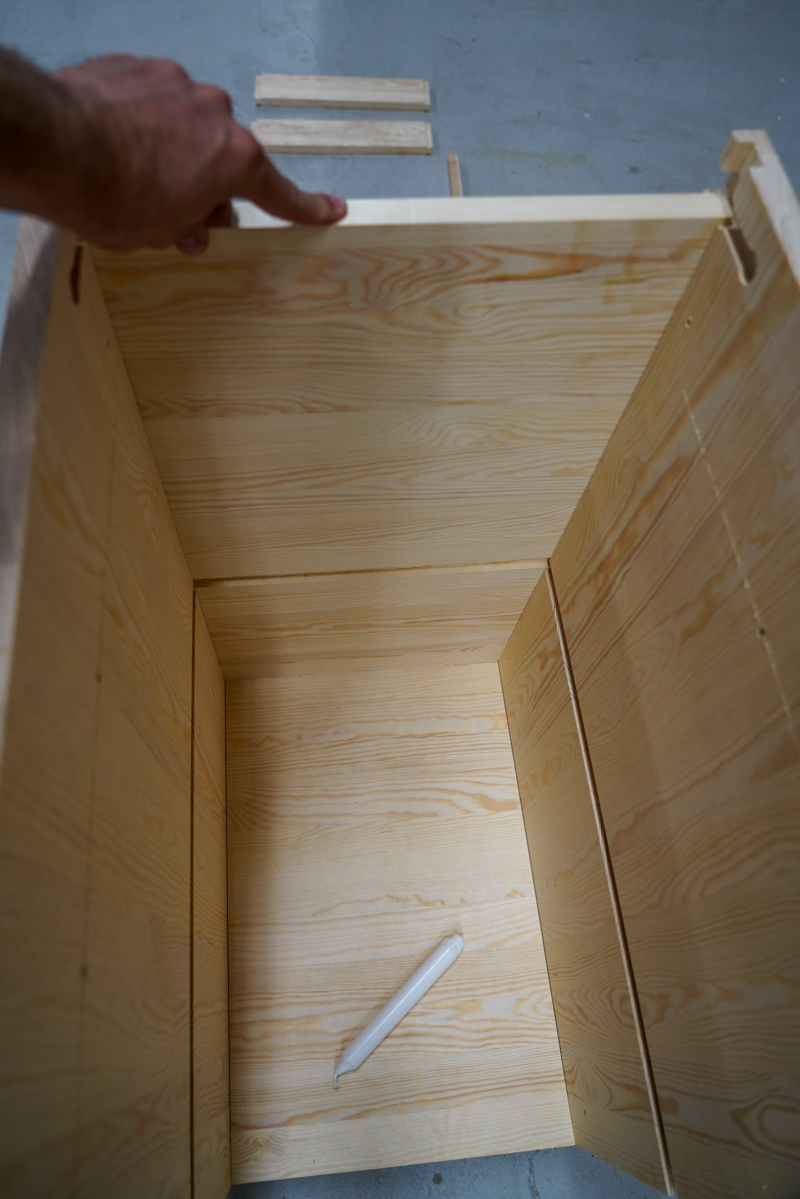

– Montera bakstycket, var noga med att bakstycket trycks ända ner i urtaget i bottenplattan.

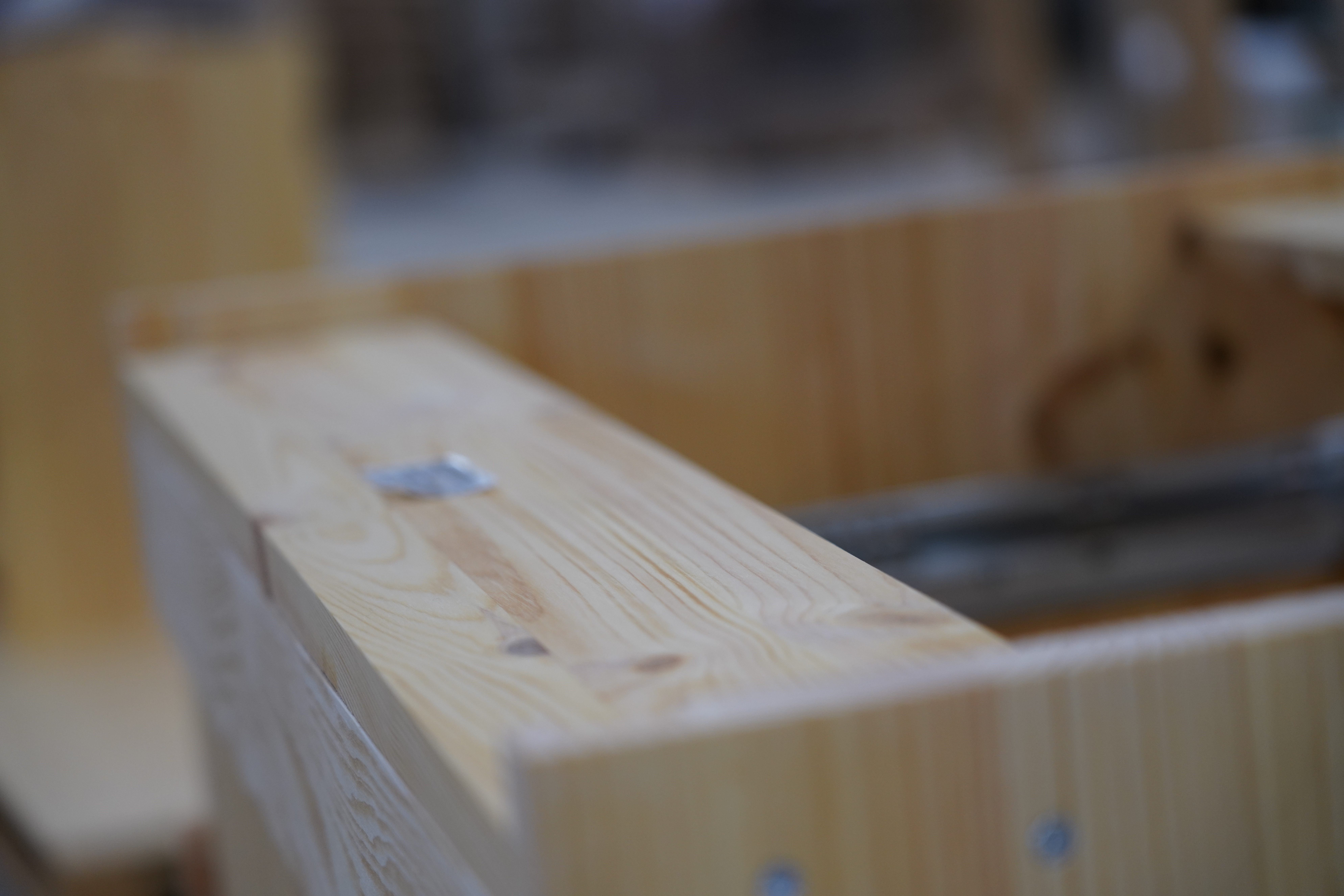

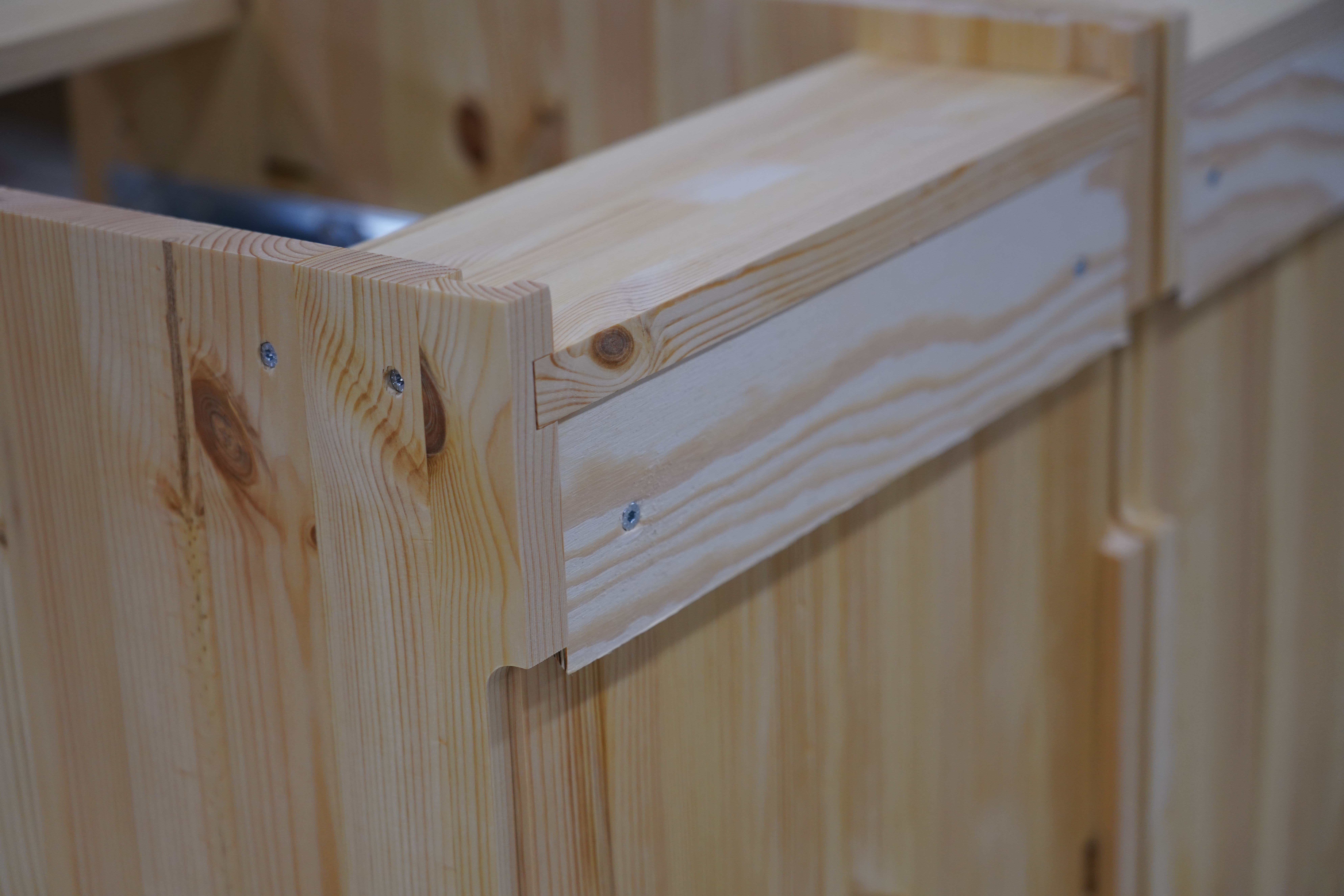

– Montera överliggare i bakkant respektive framkant. Använd träskruv 4,0×35 (4st skruvar/överliggare). Obs! Högskåp och väggskåp har en överdel medan bänkskåp har två överliggare som skruvas fast, använd träskruv 35x4mm.

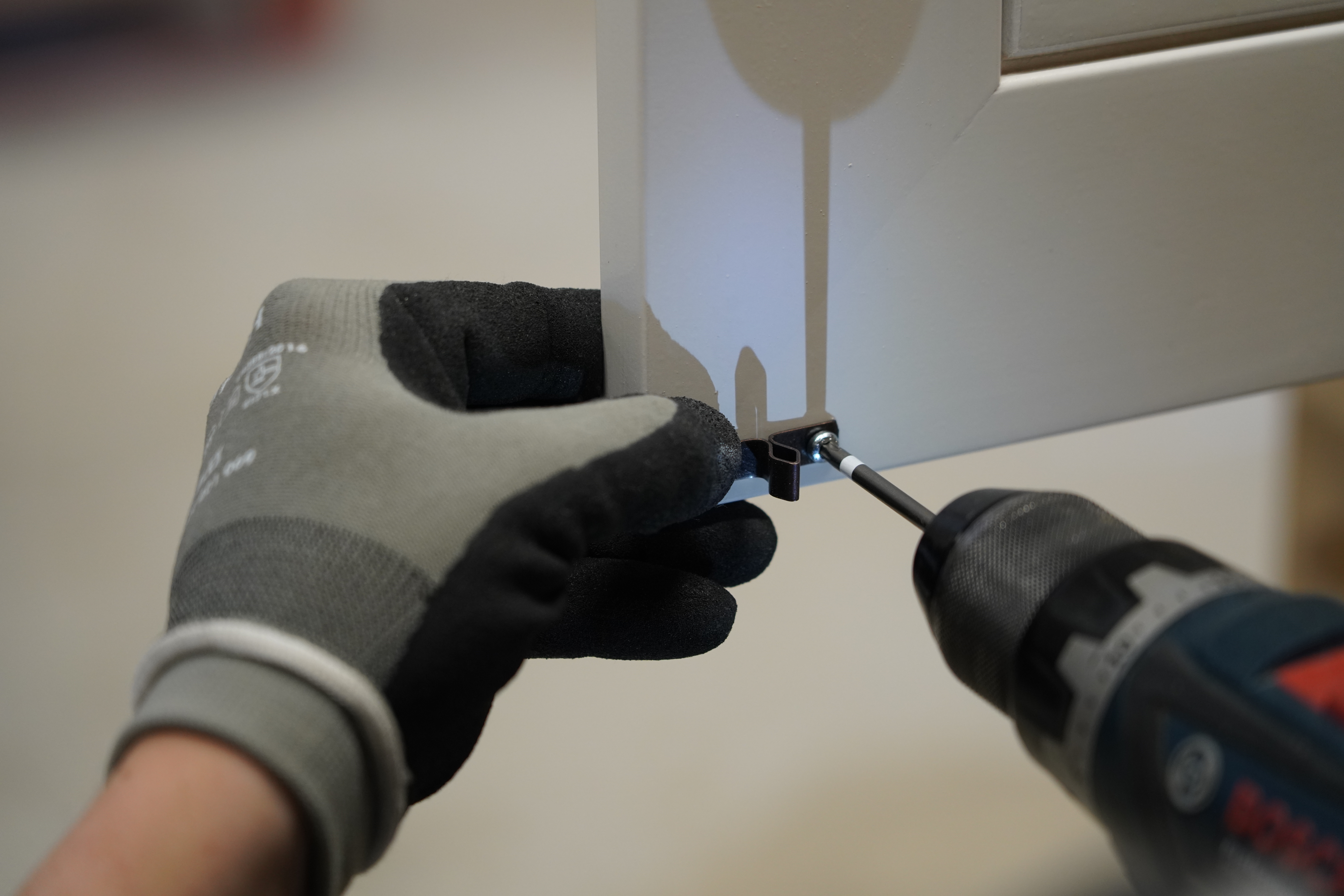

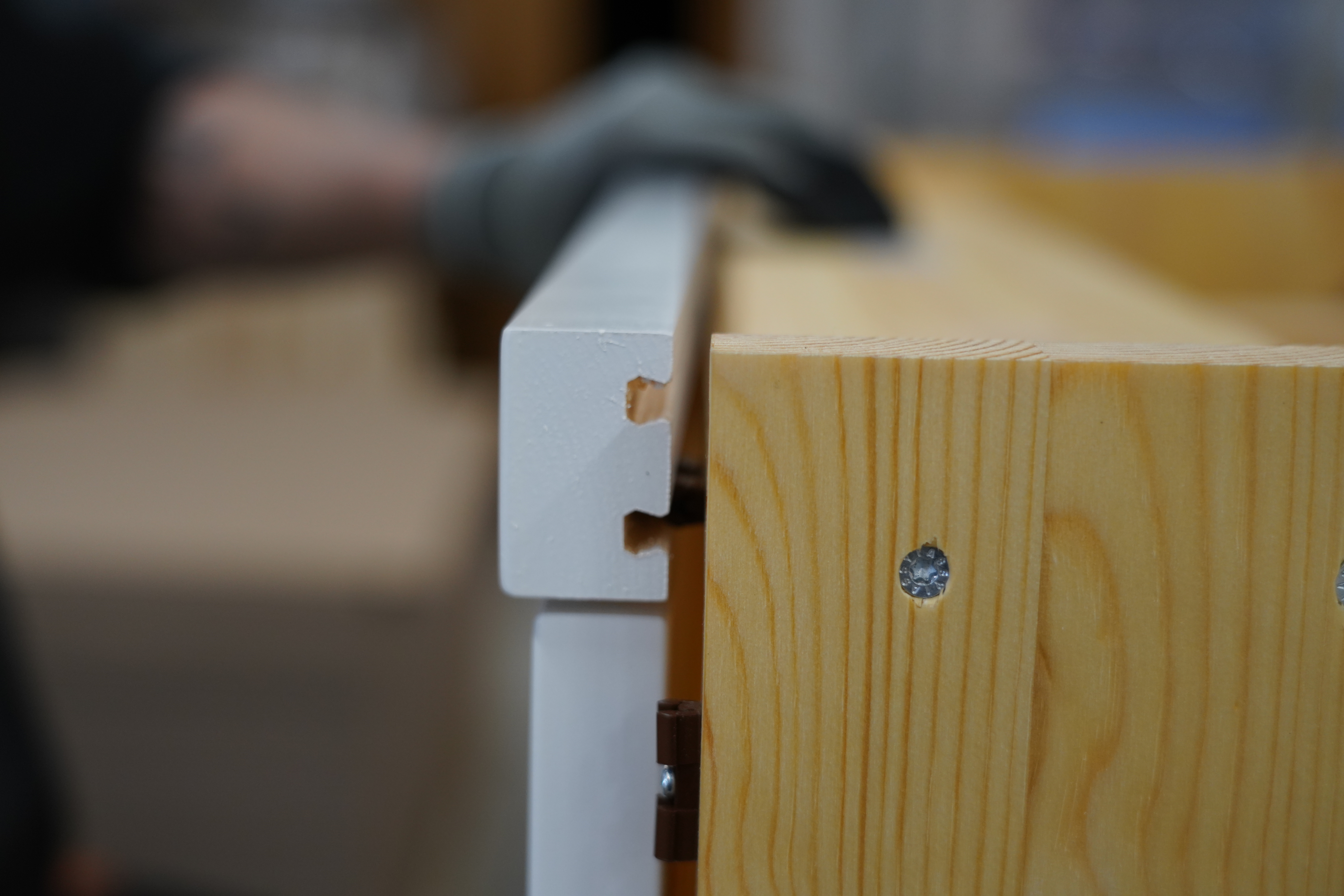

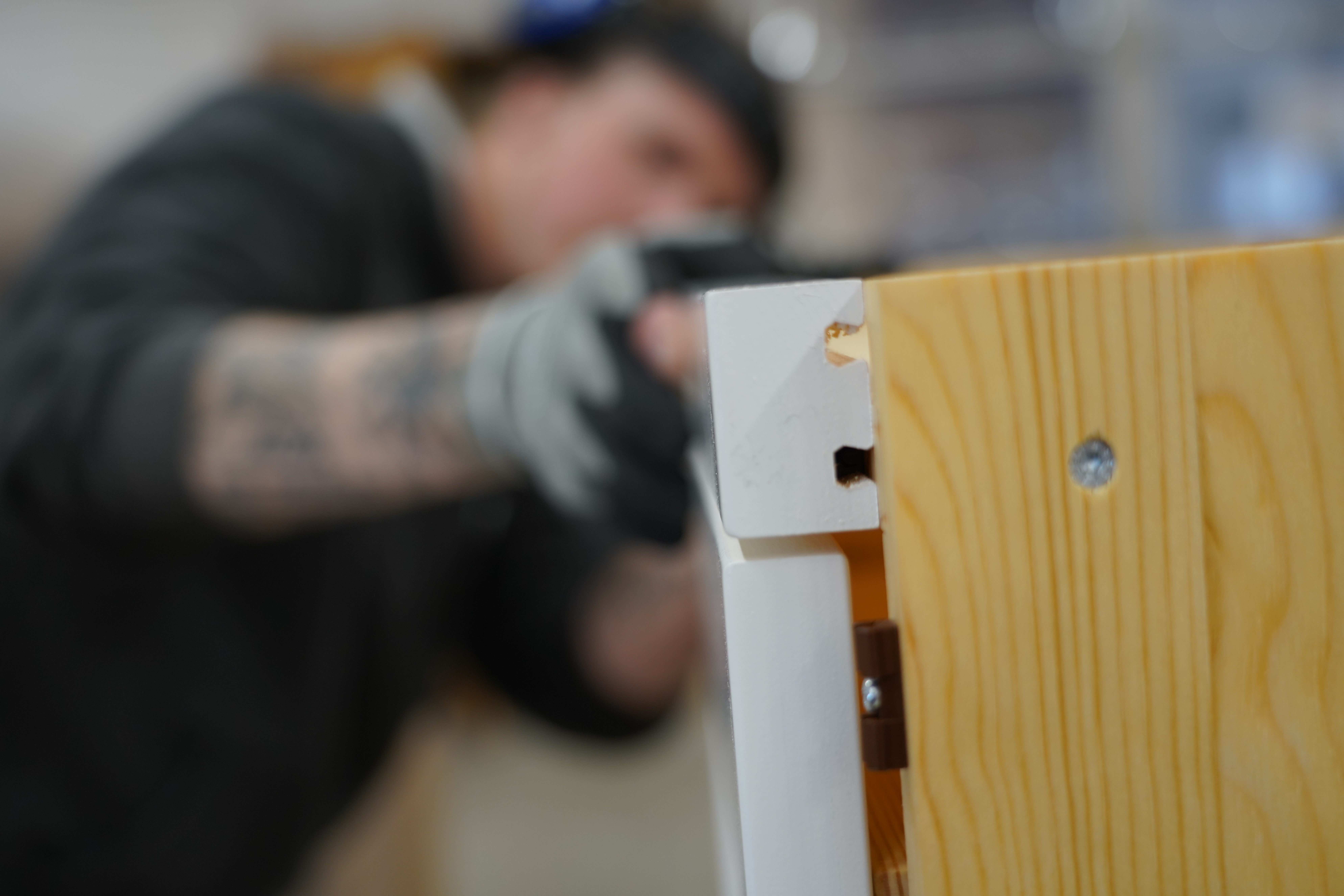

– Skruva fast ramverks-klick med 3,5×15 skruv med kullrig skalle (1st skruv/ ramverks-klick) med 20 cm mellanrum. Använd ramverks-klick mallen som medföljer för att enkelt kunna centrera ramverks-klicken. Observera! Ny borrmall, läs ”BORRMALL” innan montering.
-Montera väggskenan på väggen. Använd träskruv med passande längd beroende på material i väggen (skruv medföljer ej).

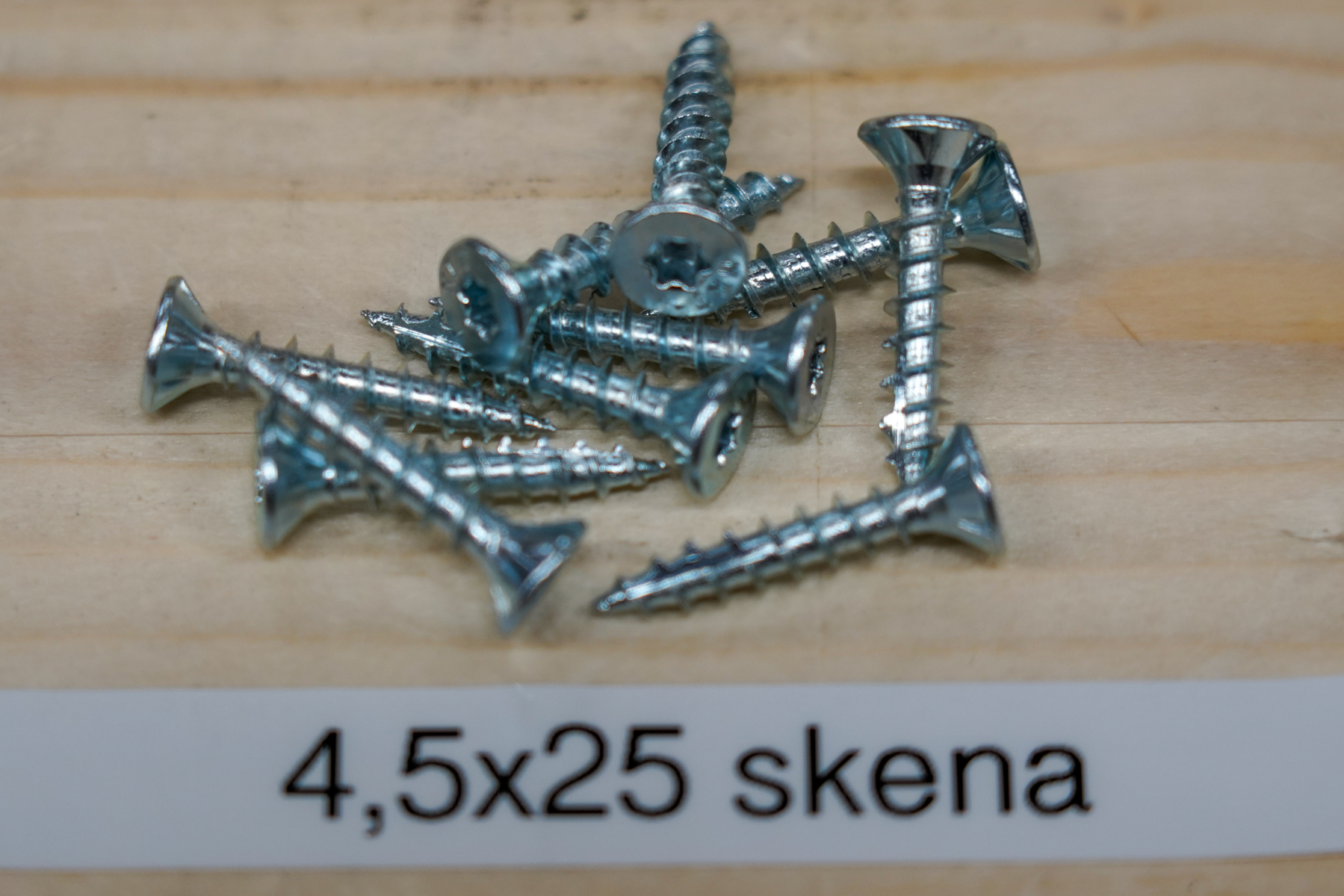

-Montera montageskenan på stommens baksida med träskruv 4,5×25 (2-3st skruvar/skena beroende på skenans längd).

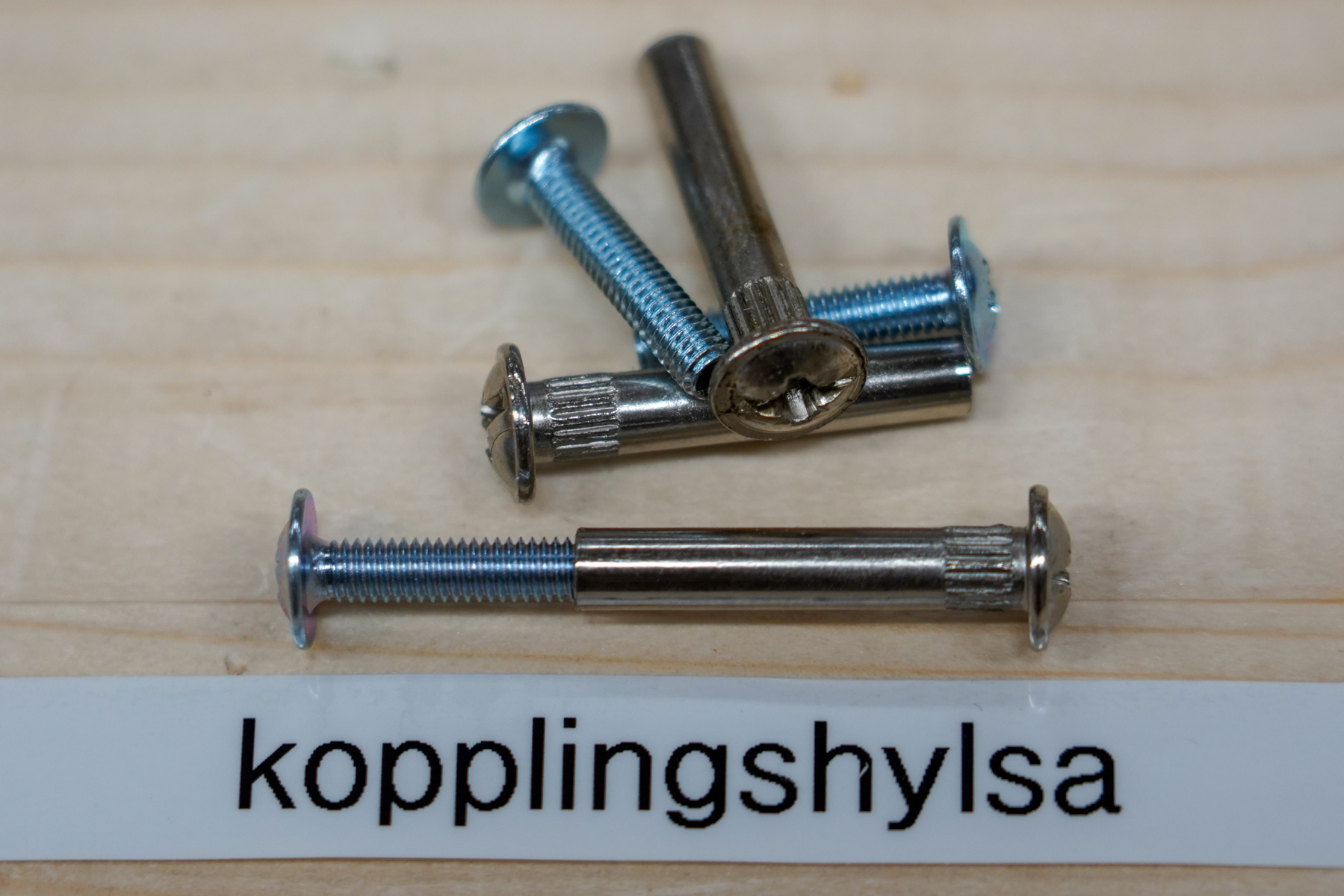

Stommar bredvid varandra sätts ihop med kopplingshylsor. Det finns fyra färdigborrade håligheter på insidan av stommen för detta. Håligheterna är inte genomborrade utan det måste ni göra själv.
– Placera stommarna bredvid varandra och fixera med en tving.
– Genomborra håligheterna (4st sammanlagt), hålen ska linjera (använd 5mm borrstorlek).

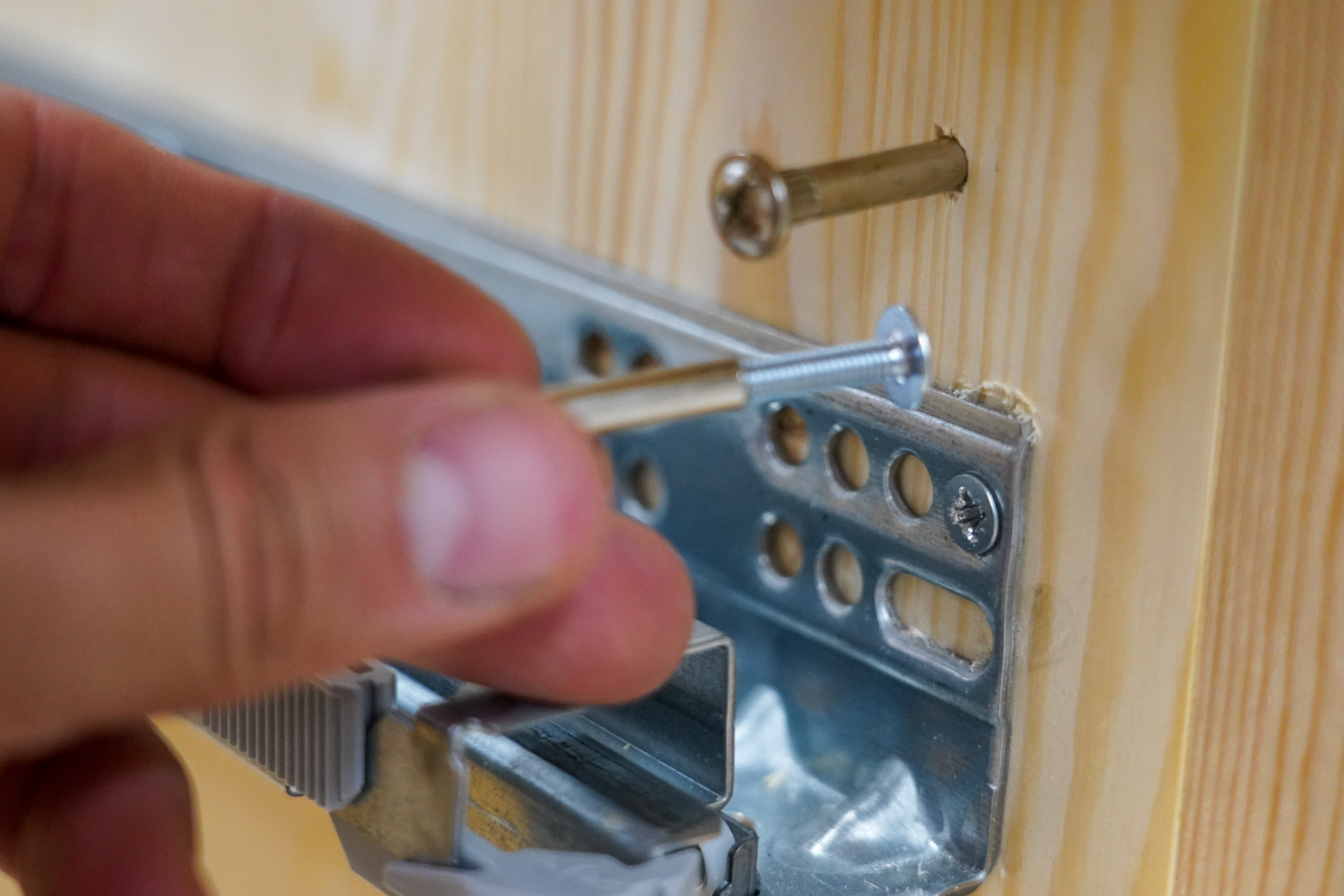

– Fäst samman stommarna med 4st kopplingshylsa + kopplingsskruv M4.

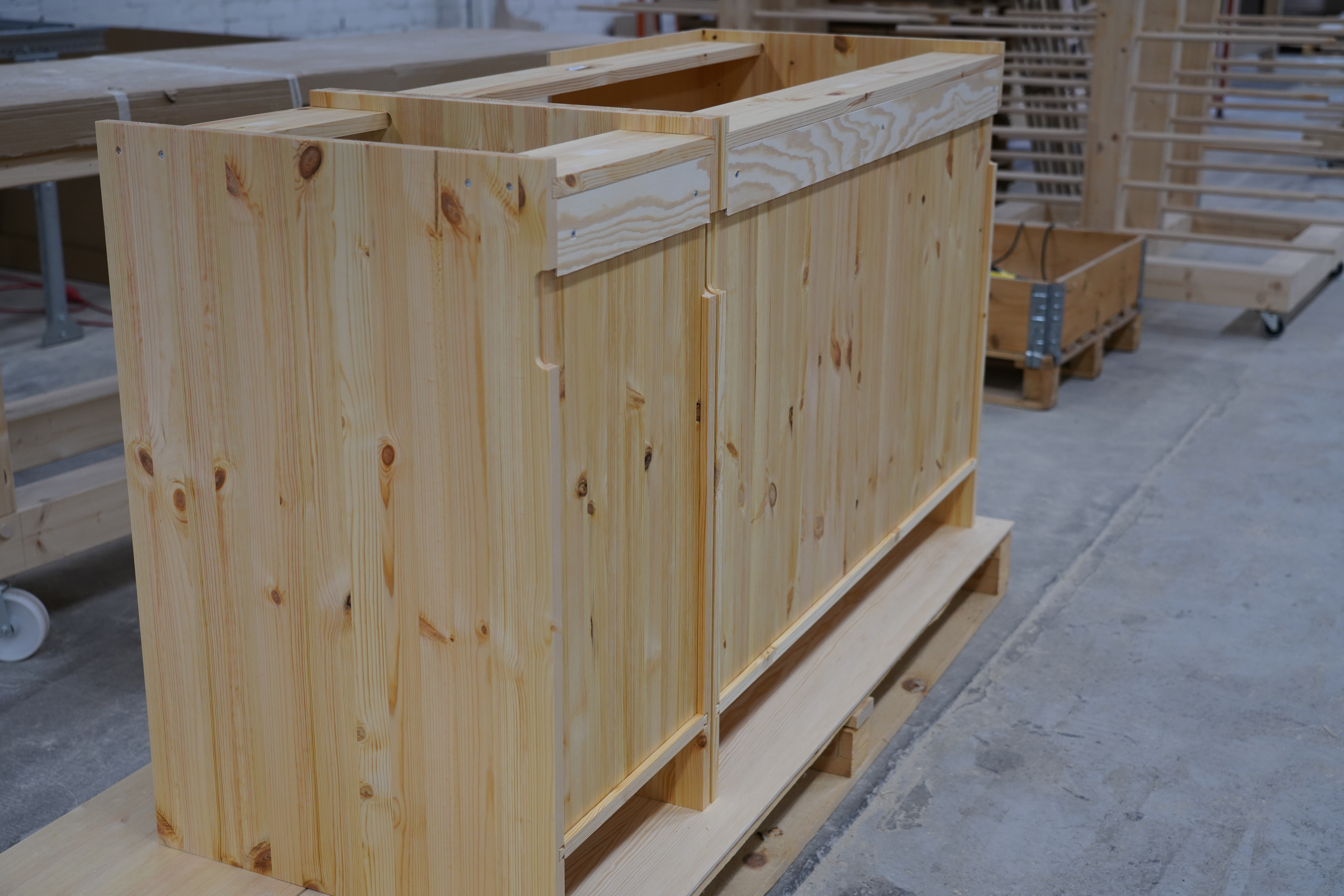

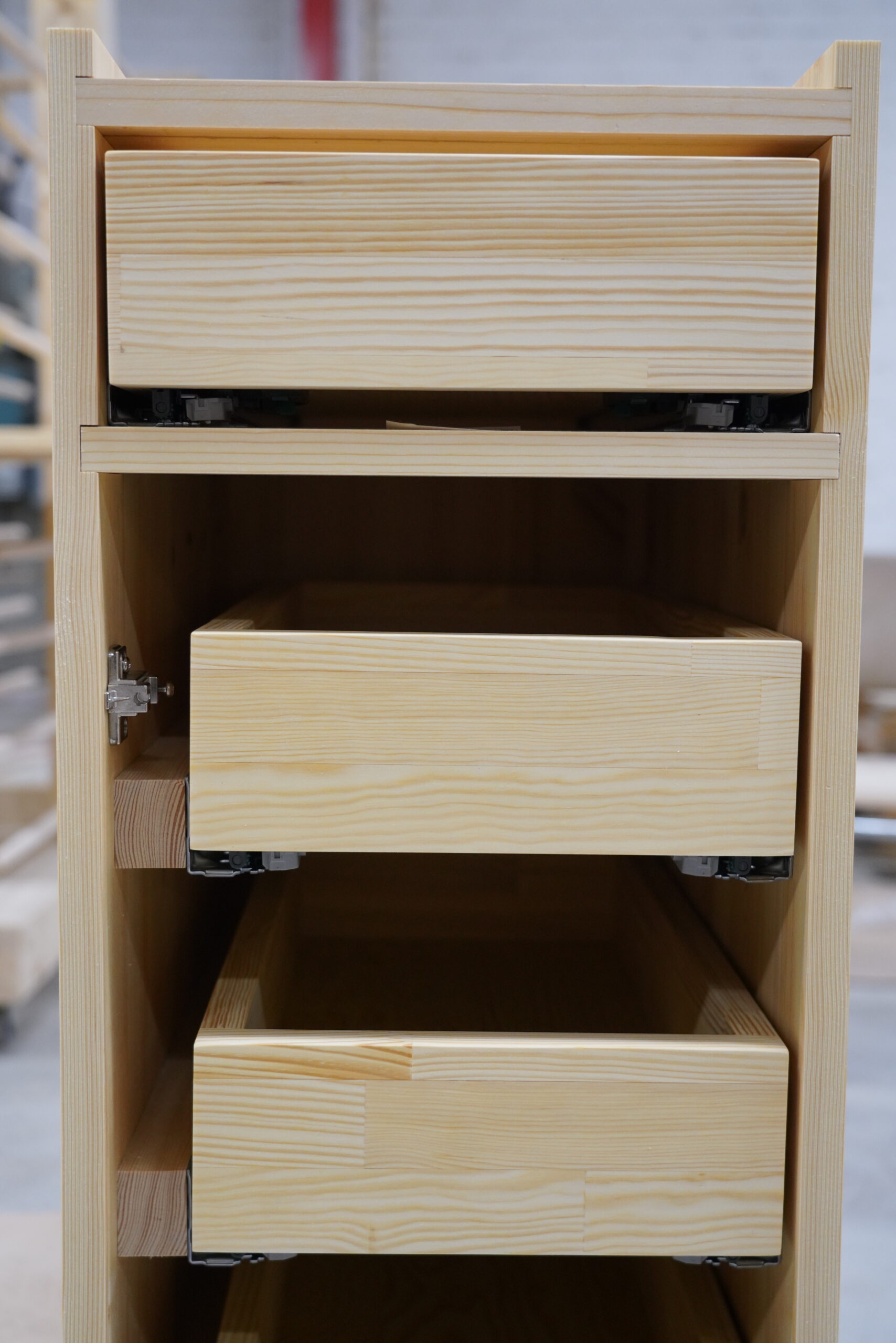

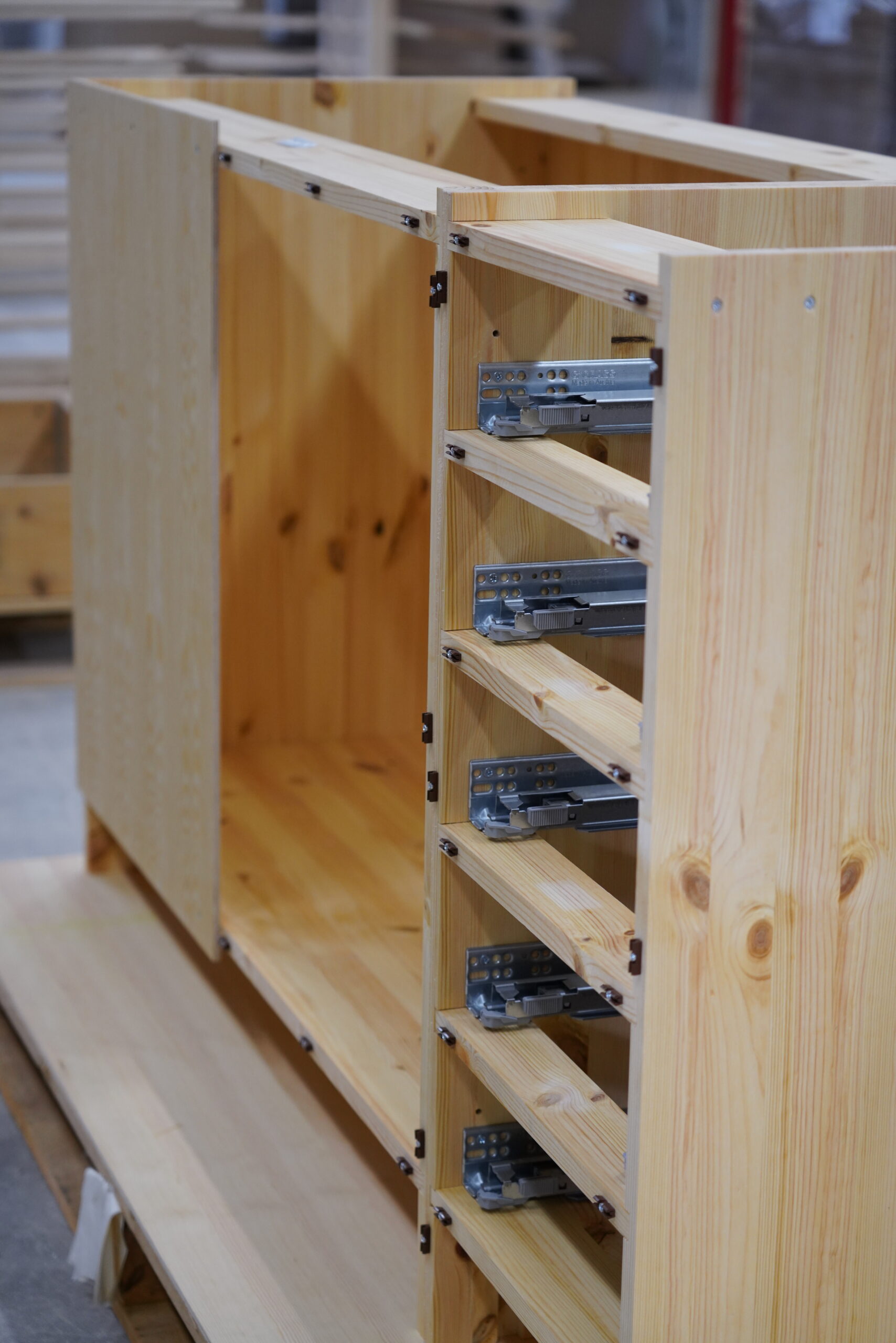

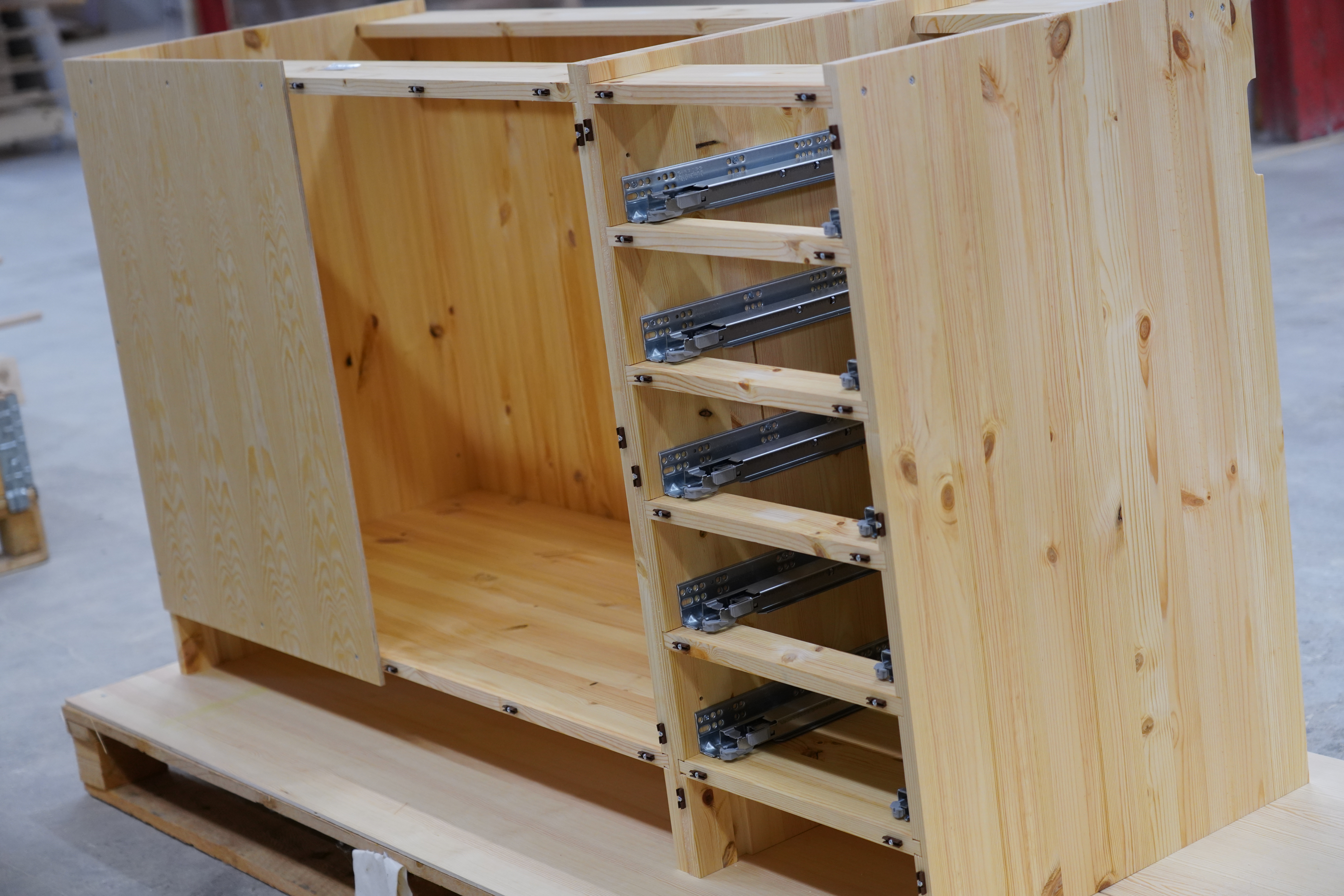

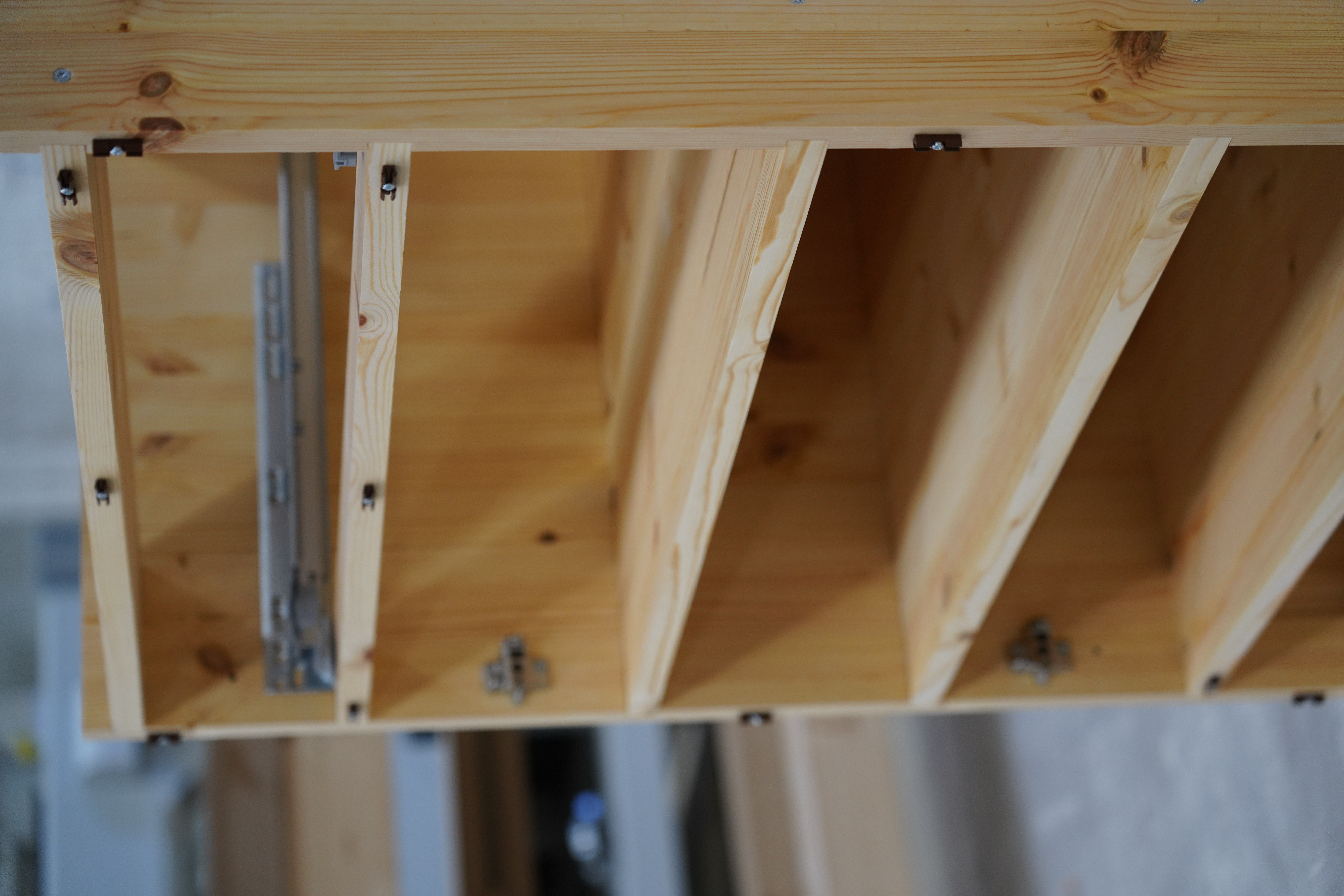

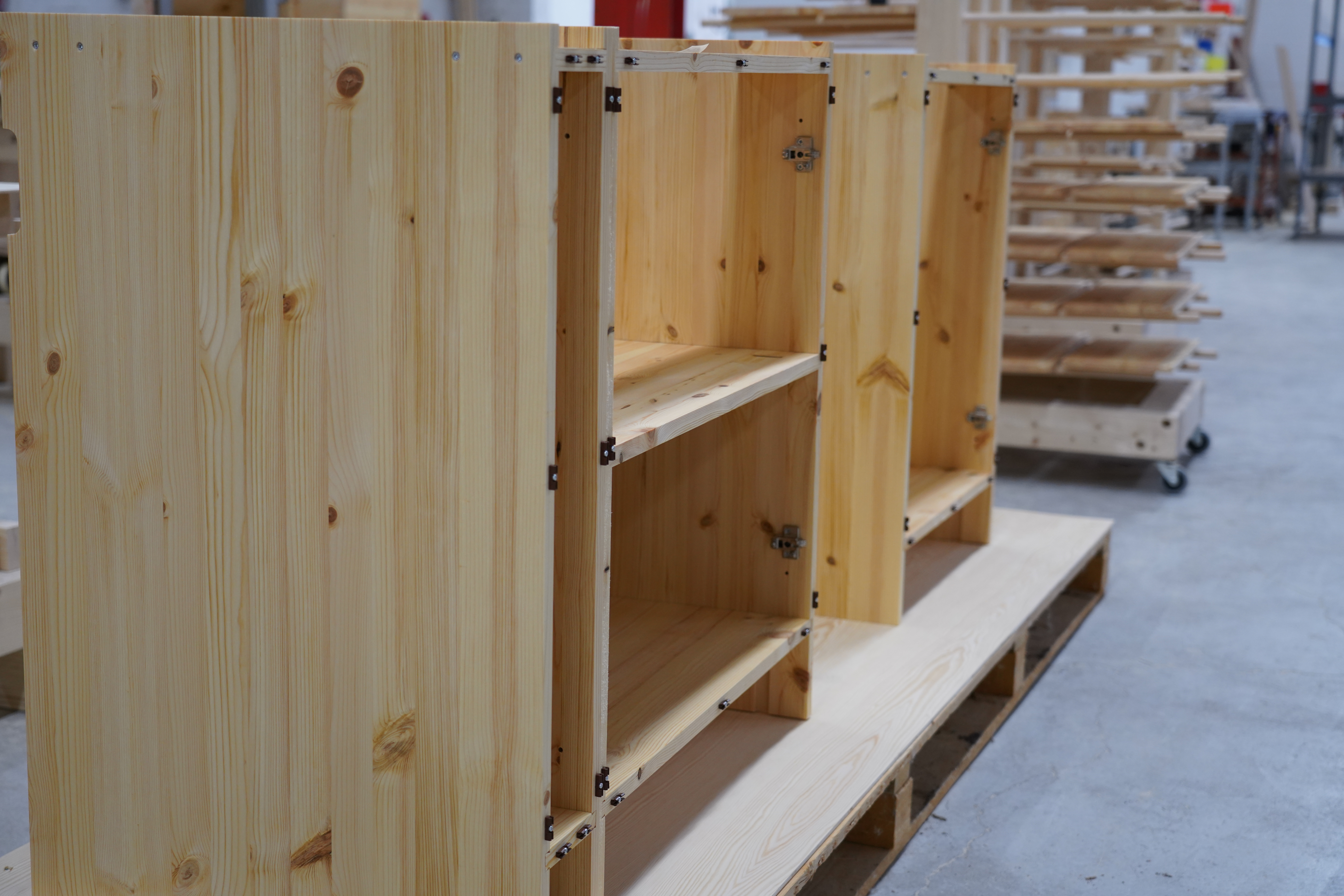

Köpmansdisken monteras nedifrån och upp. Använd en vinkelhake för att säkerställa att mellanväggarna i stommen är i 90 grader.

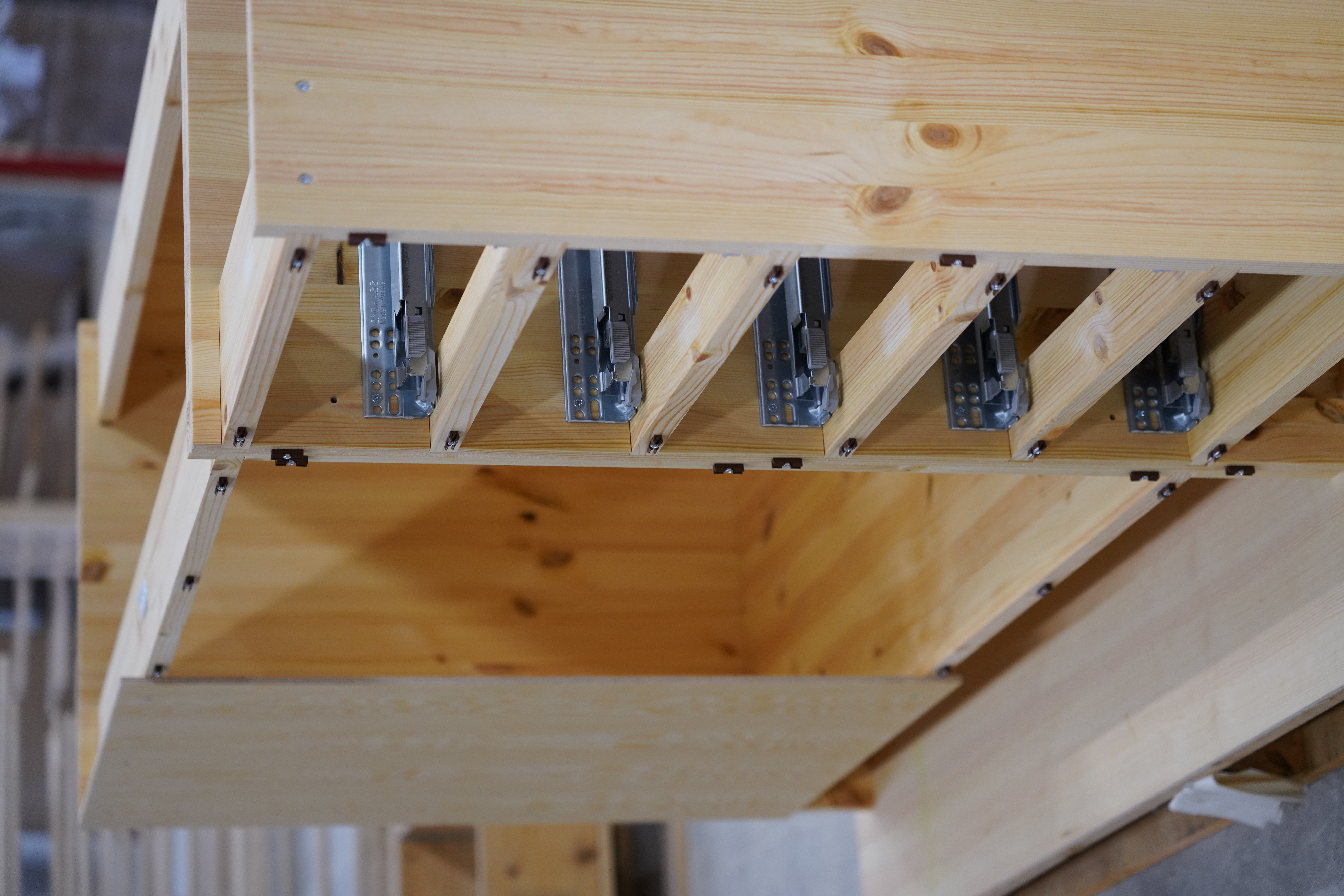

– Det är fördelaktigt att montera lådskenorna innan stommen sätts ihop. Fäst lådskenorna med systemskruv 6,3×11 (3 skruvar/skena, en fram, en bak och en i mitten). Läs avsnittet ”LÅDSKENOR” innan du påbörjar monteringen. OBS! Lådskenor som monteras på mellanväggarna, se till att inte använda samma skruvhål på båda sidor. Välj i stället ett intilliggande skruvhålet för att undvika att skruvarna möts i mitten.
– Fäst sidostyckena med bottenplattan med träskruv 4,0×35 mm. Skruva från utsidan av stommen.
– Montera sockelbenen med träskruv 4,0×40 mm (4st skruvar/sockelben). För utanpåliggande sockel, placera benen så långt fram och bak som möjligt för bästa stabilitet. För innanförliggande sockel med klack, placera sockelbenen 90 mm från framkanten (mätt utan ramverk).

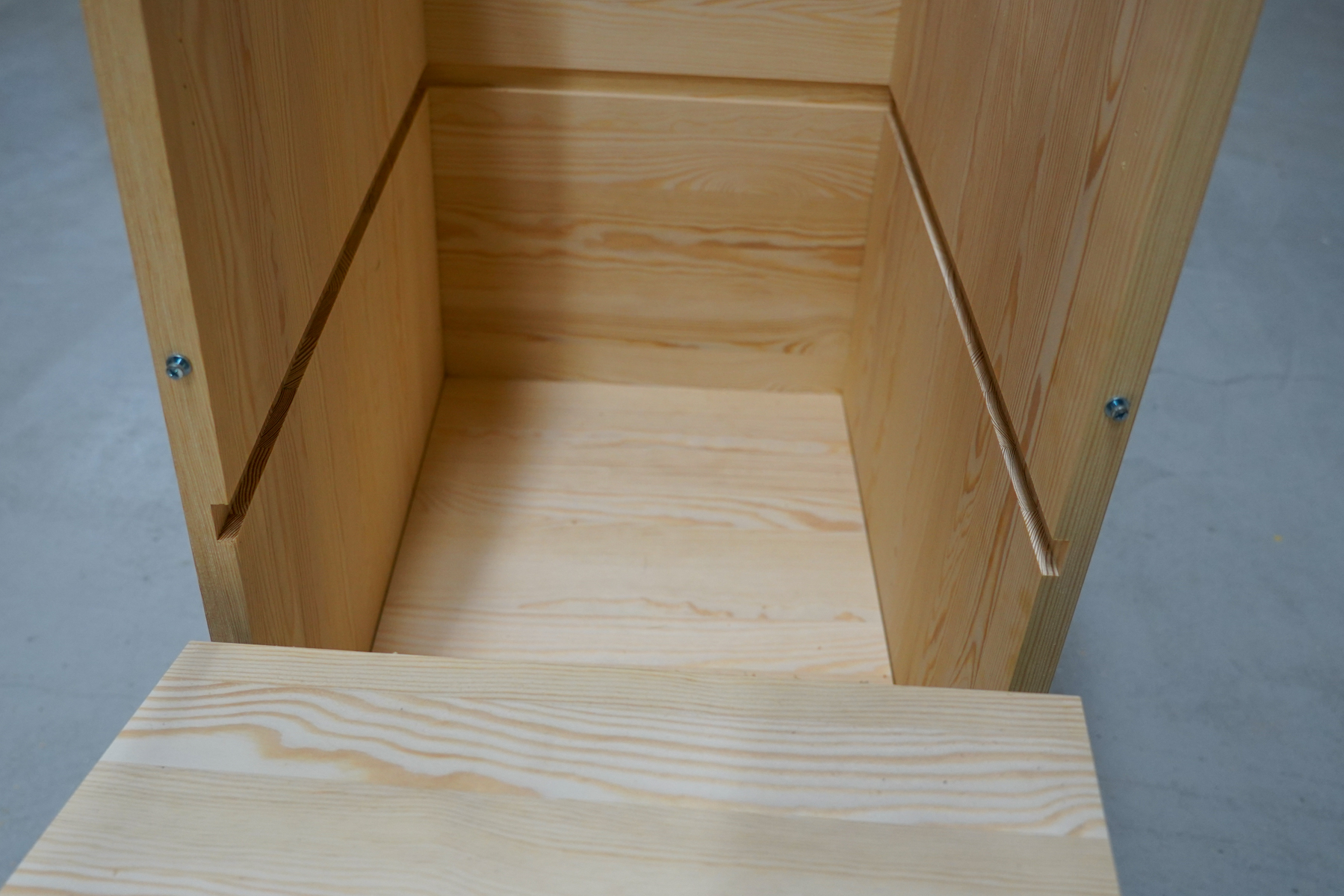

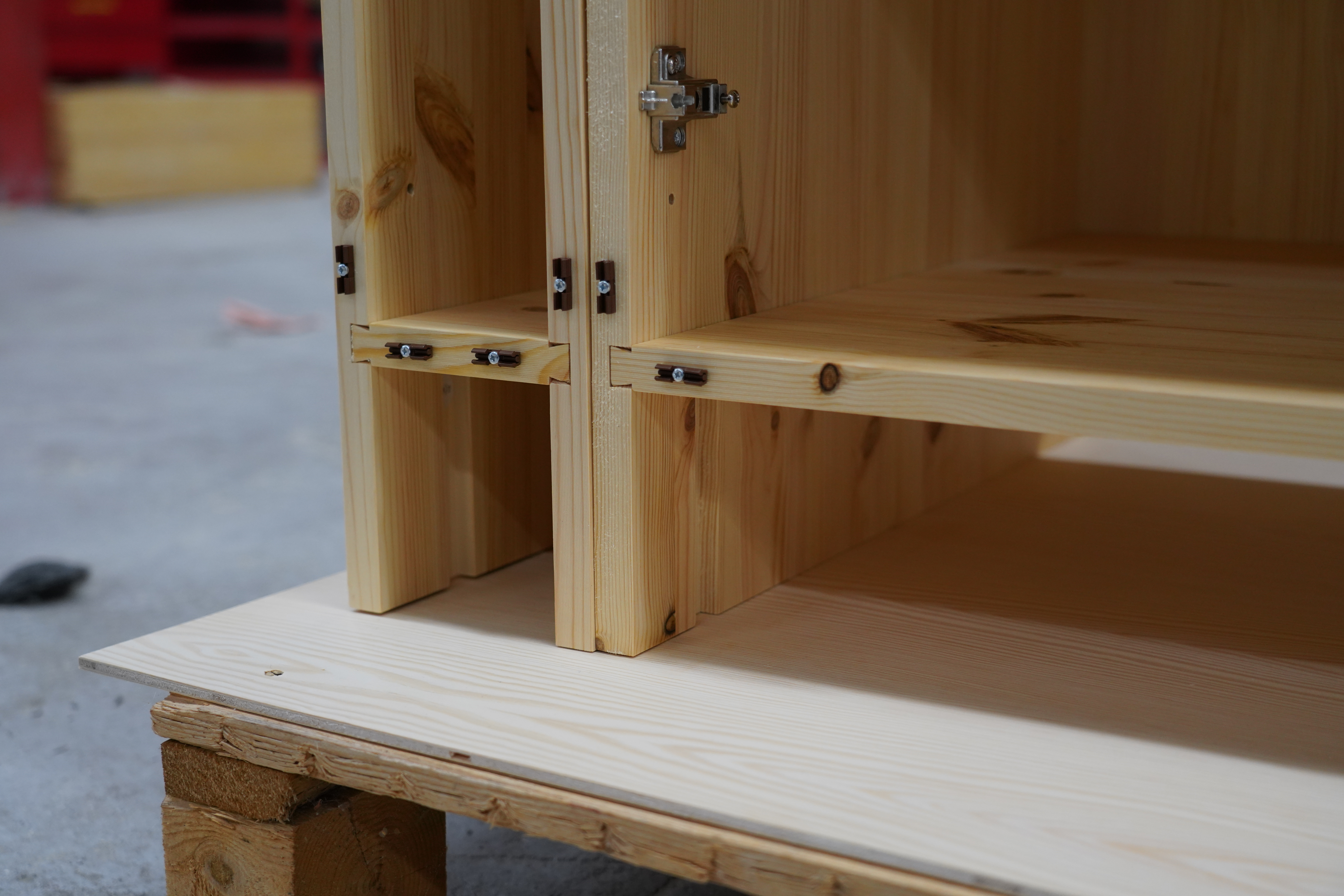

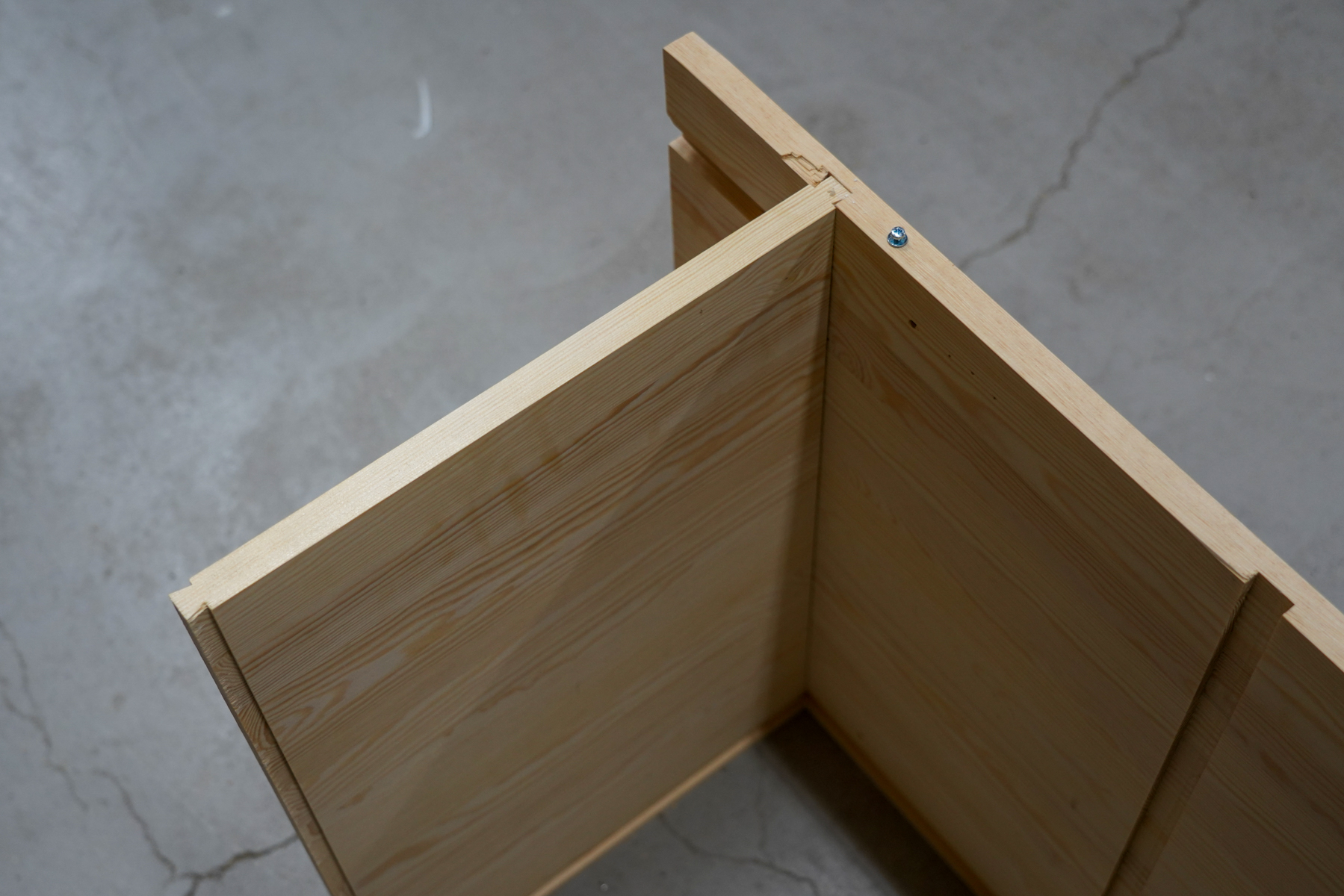

– Skjut in mellanväggen för den nedersta sektionen i det färdigurfrästa spåret i bottenplattan. Fäst mellanväggen underifrån bottenplattan med 2 st träskruv 4,0×35 mm.
– Montera bakstycket och se till att det trycks ända ner i urtaget i bottenplattan
– Skjut in mellanväggarna för mittensektion i de färdigurfrästa spåren på det horisontella hyllplanet. Fäst mellanväggarna underifrån med 2 st träskruvar 4,0x35mm/mellanvägg.
– Upprepa samma process för den översta sektionen.

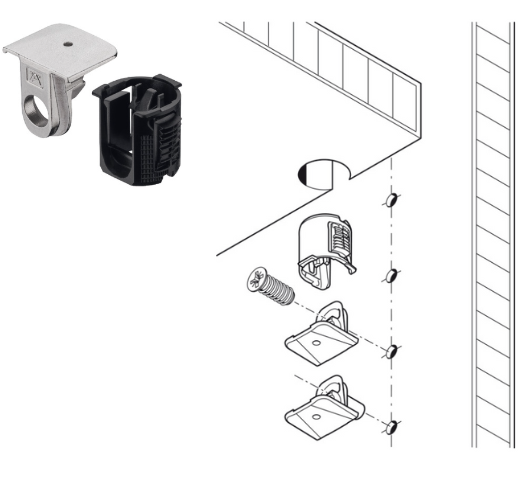

– Skjut in det nedersta hyllplanet i de färdigurfrästa spåren i stommen. Fäst hyllplanet från utsidan av stommen, använd träskruv 4,0×35 mm (4 st skruvar/hyllplan).
– Fäst mellanväggen för den nedersta sektionen ovanifrån det övre hyllplandet med 2 st träskruv 4,0×35 mm. Använd en vinkelhake för att säkerställa att mellanväggen är i 90 grader. Detta görs med anledning av att den övre delen saknar färdigurfräst spår.
– Upprepa samma tillvägagångssätt för den tredje och sista sektionen.
– Montera överliggare i både bak- och framkant på stommen. Använd träskruv 4,0×35 (4st skruvar/överliggare).
– Fäst de övre mellanväggarna i överliggarna med träskruv 4,0×35 mm. Använd en vinkelhake för att säkerställa att mellanväggen är i 90 grader. Detta görs med anledning av att överliggare saknar färdig urfrästa spår.

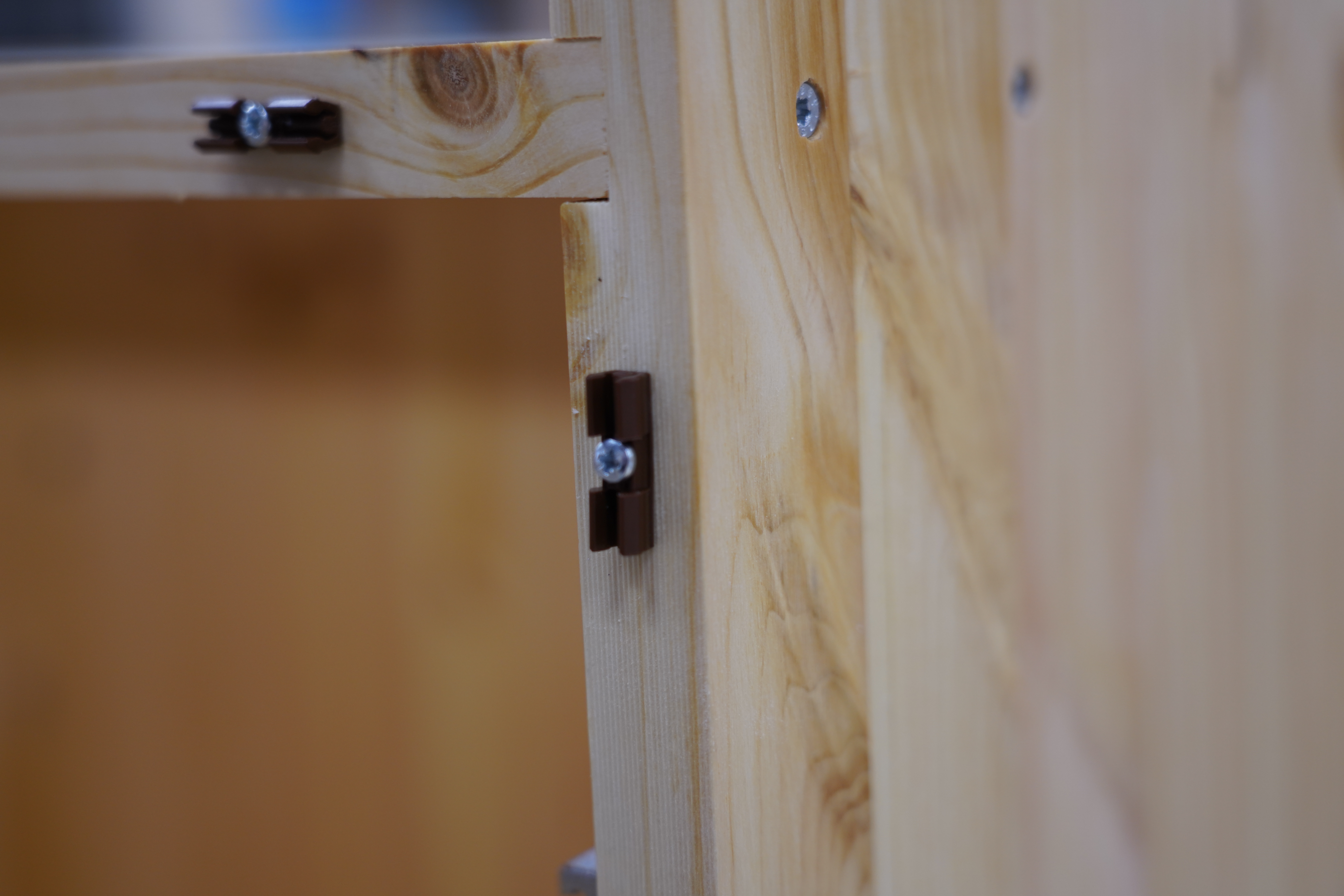

– Skruva fast ramverks-klick med skruv 3,5 x 15 mm med kullrig skalle (en skruv/ ramverks-klick) med 20 cm mellanrum. Använd den medföljande ramverks-klick mallen för enkel centrering. Observera! Ny borrmall, läs ”BORRMALL” innan montering.
– Montera montageskenan på stommens baksida med träskruv 4,5×25 (2-3 st skruvar/skena beroende på skenans längd).
– Montera lådorna i stommen.

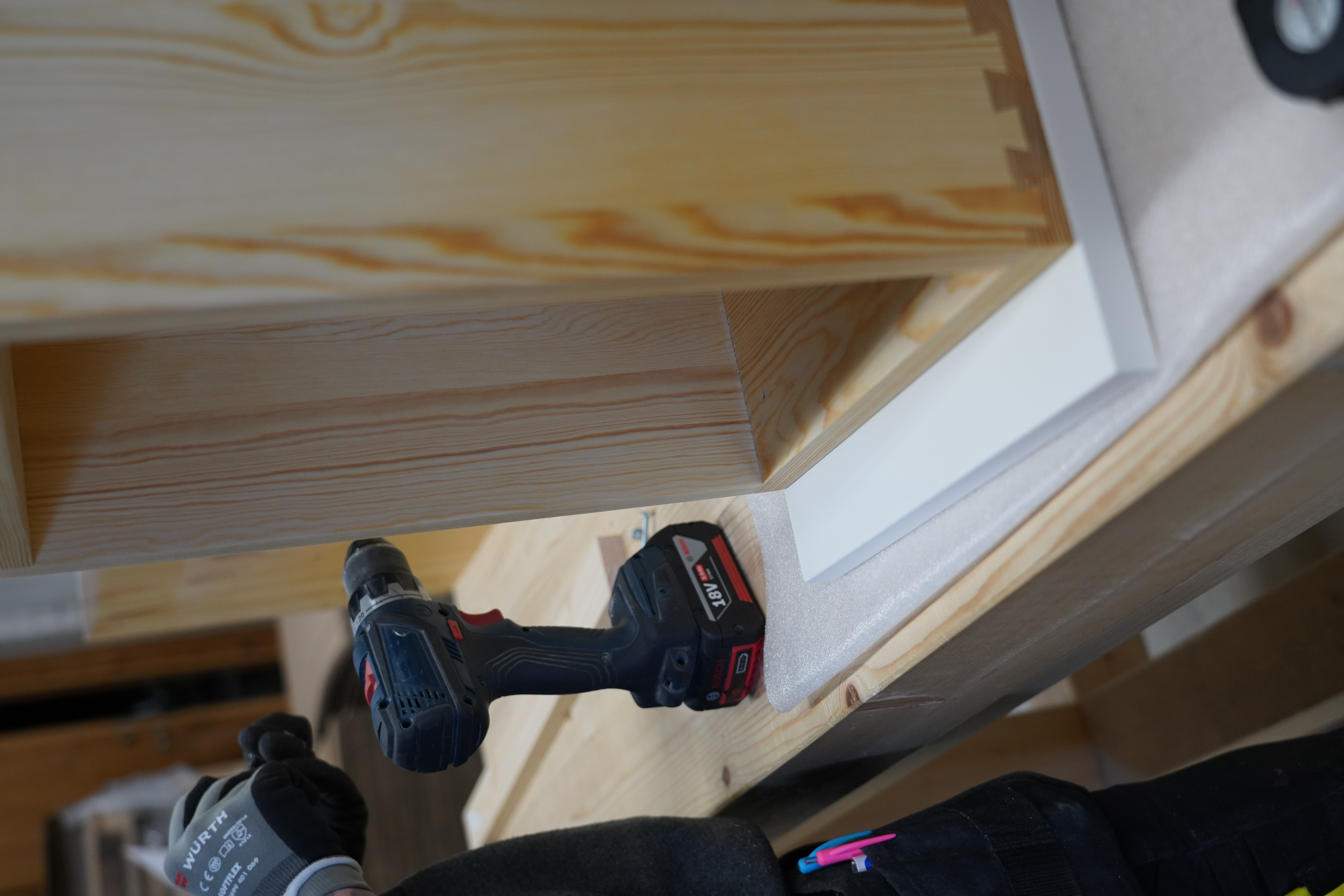

Väggskåp hängs upp på väggen med hjälp av dubbla väggskenor. Placeringen av väggskena beror på hur långt från taket ni vill installera väggskåpet. Avståndet mellan vägg skåpets överkant och den övre skenans överkant är 110 mm. Den nedre väggskenan ska monteras 190 mm under den övre skenan, mätt från den övre skenans överkant till den nedre skenans överkant.
Använd ett vattenpass för att kontrollera att skåpen är raka både horisontellt och vertikalt. Säkerställ även att vinklarna mellan skåpstommarna och väggen är exakt 90 grader. Justera vid behov för att få en stabil och korrekt montering.
Om ni använder ett väggskåp som fläktskåp kan det ibland vara nödvändigt att anpassa bakstycket i stommen utifrån den köksfläkt ni har valt, eller i vissa fall att ta bort bakstycket helt.
– Montera två montageskenor på stommens baksida med träskruv 4,5×25 (2-3st skruvar/skena beroende på skenans längd).
– Montera två väggskenor på väggen. Använd träskruv med passande längd beroende på material i väggen (skruv medföljer ej).
OBS! När skenorna monteras på väggen är det viktigt att fästa i något som håller för vikten. Det bästa är att skruva i väggreglarna.

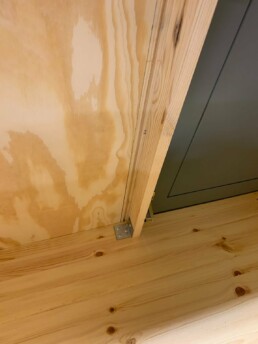

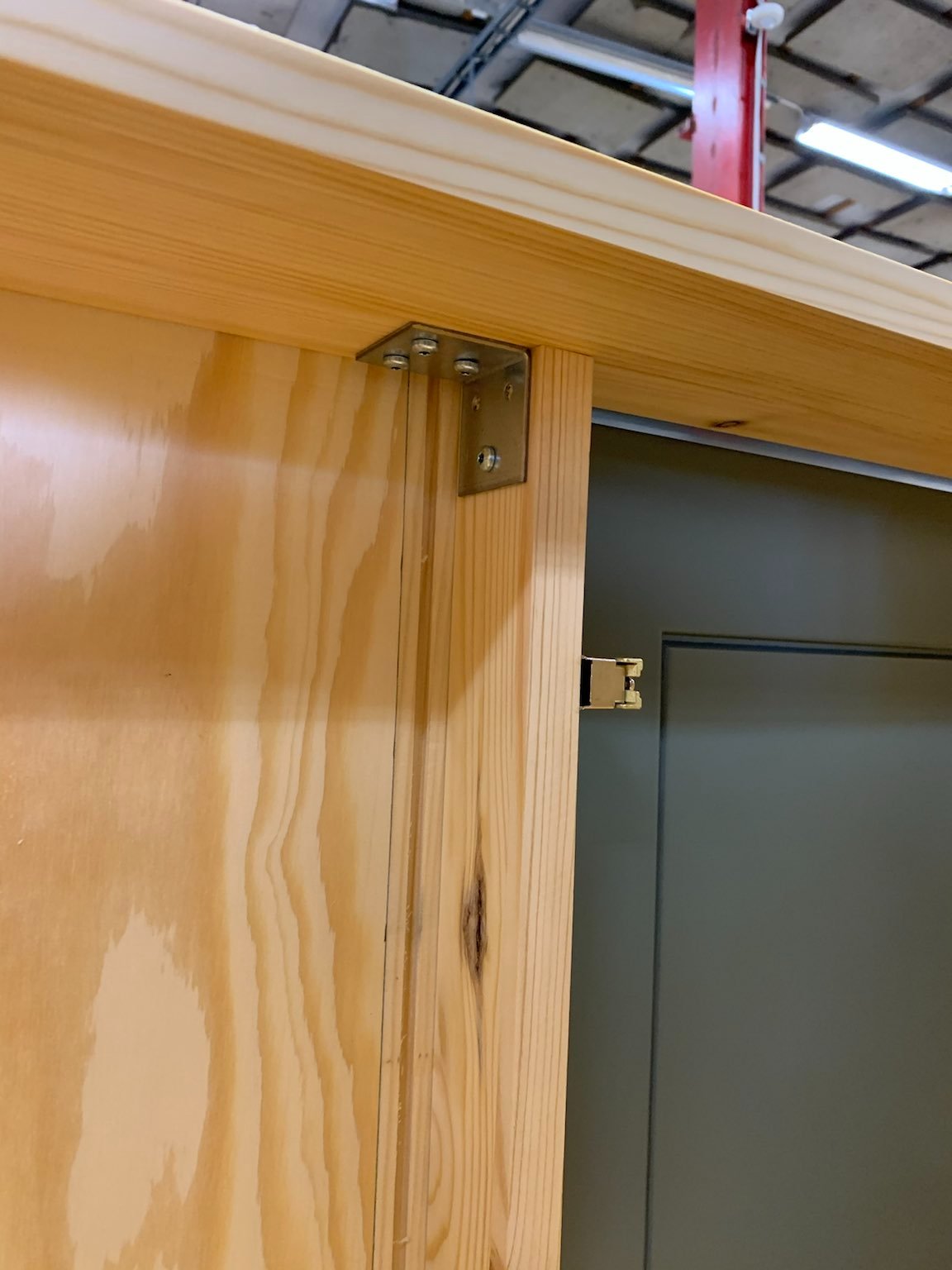

– Mät ut stolpens placering med hjälp av den horisontella ramverk biten och montera stolpen med vinkelbeslag och träskruv 4×20 kullrig skalle (6st skruvar/vinkelbeslag).
– Skruva fast ramverks-klick med 3,5×15 skruv med kullrig skalle (1st skruv/ ramverks-klick) med 20 cm mellanrum. Använd ramverks-klick mallen som medföljer för att enkelt kunna centrera ramverks-klick. Observera! Ny borrmall, läs ”BORRMALL” innan montering.

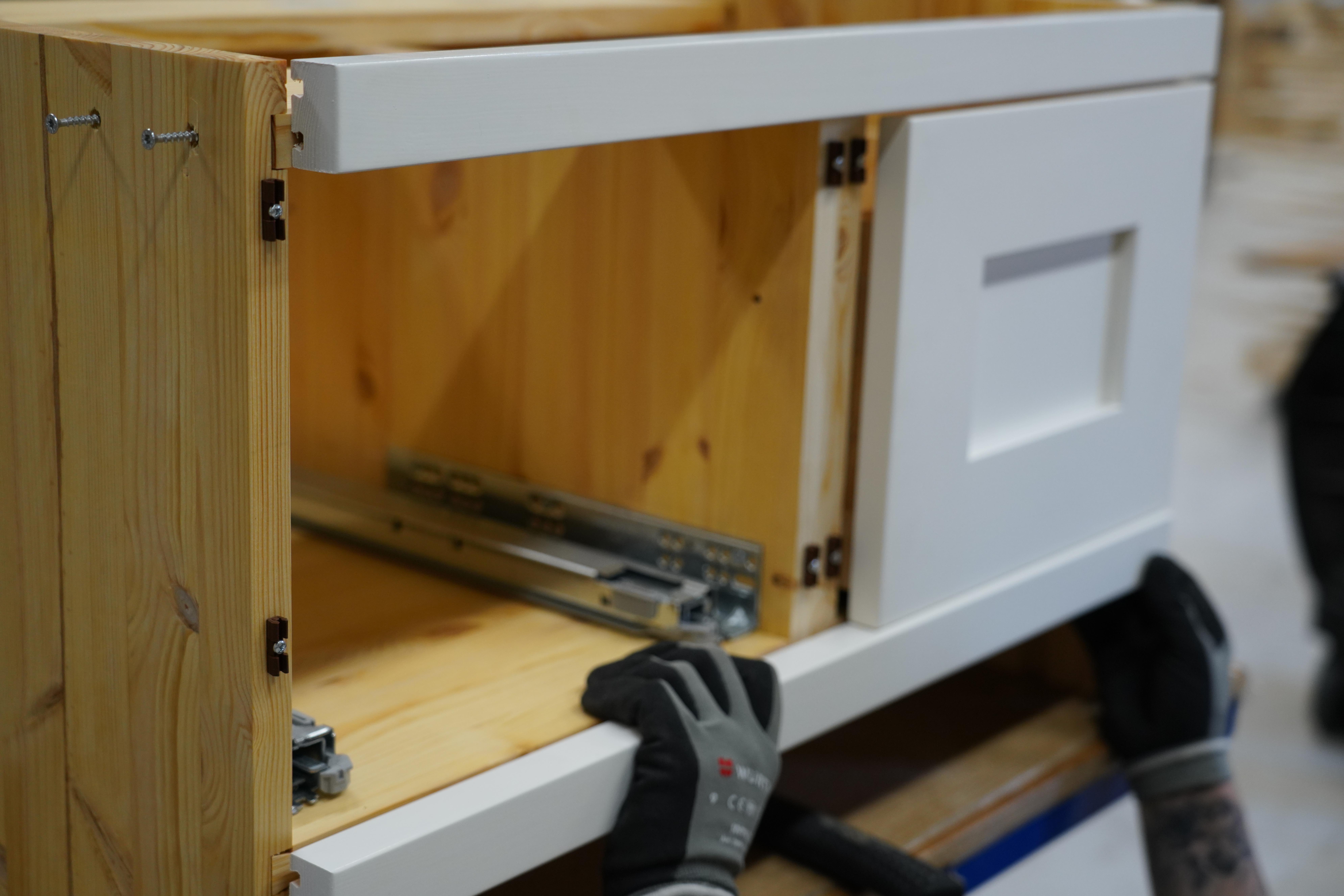

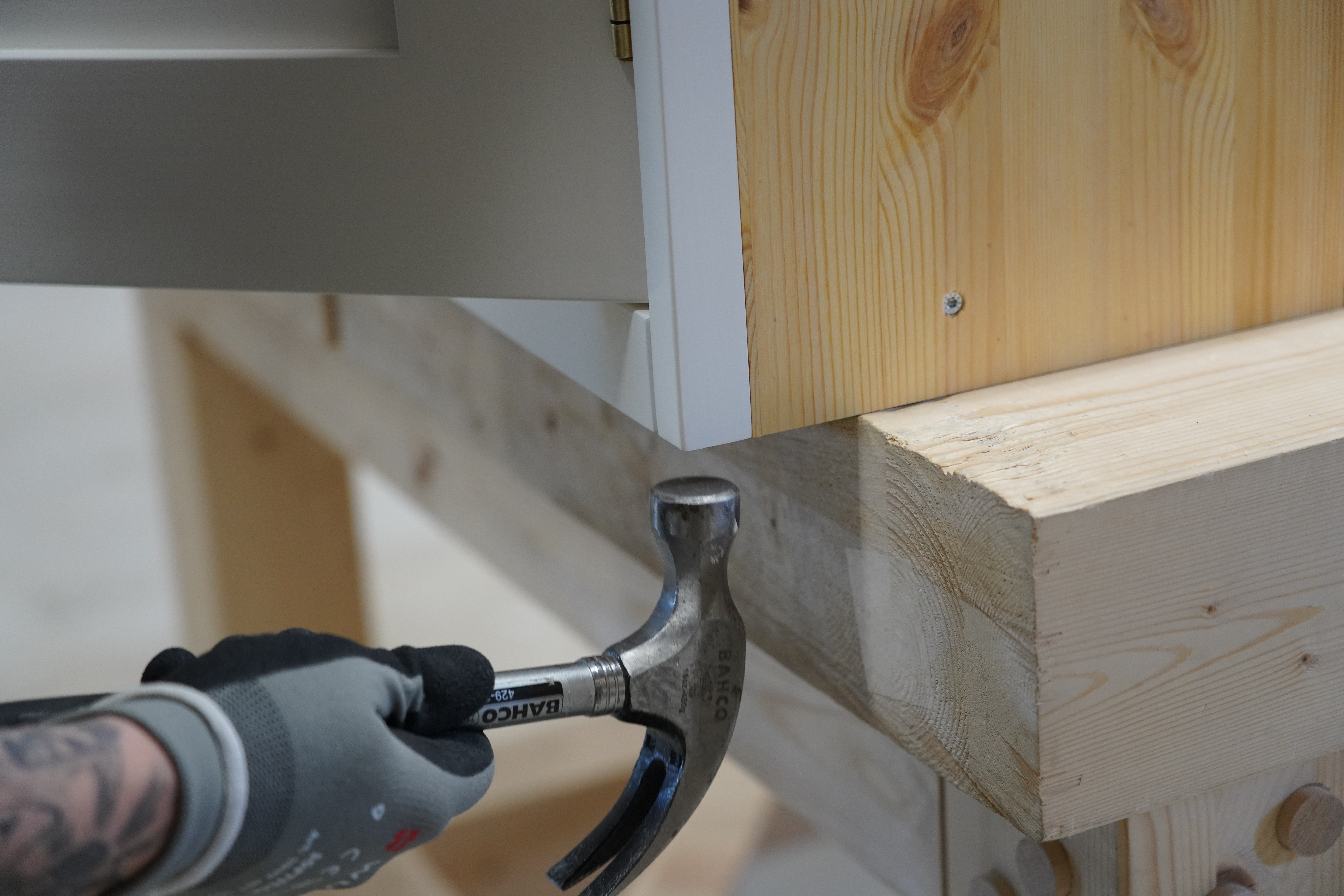

– Montera fast ramverken på stommarna.
– Mät och markera ut bredden på plywoodskivan, kapa den sedan till önskad bredd.
– Montera fast plywoodskivan med träskruv 4,0×35 (5-7st). Förborrade hål finns.

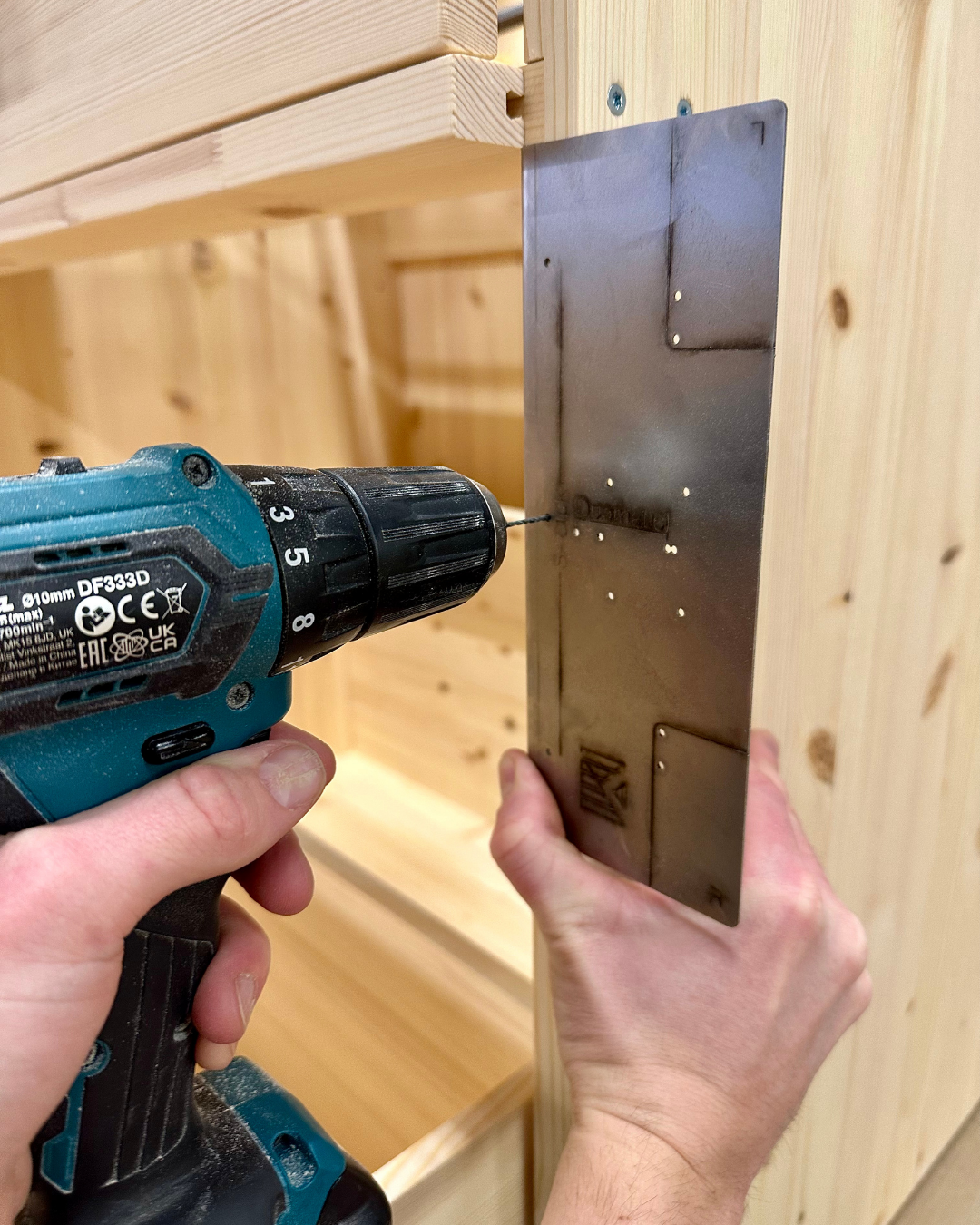

– Borra hål för gångjärnsplatta (borrstorlek 2 mm), använd medföljande borrmall. Observera! Ny borrmall, läs ”BORRMALL” innan montering.

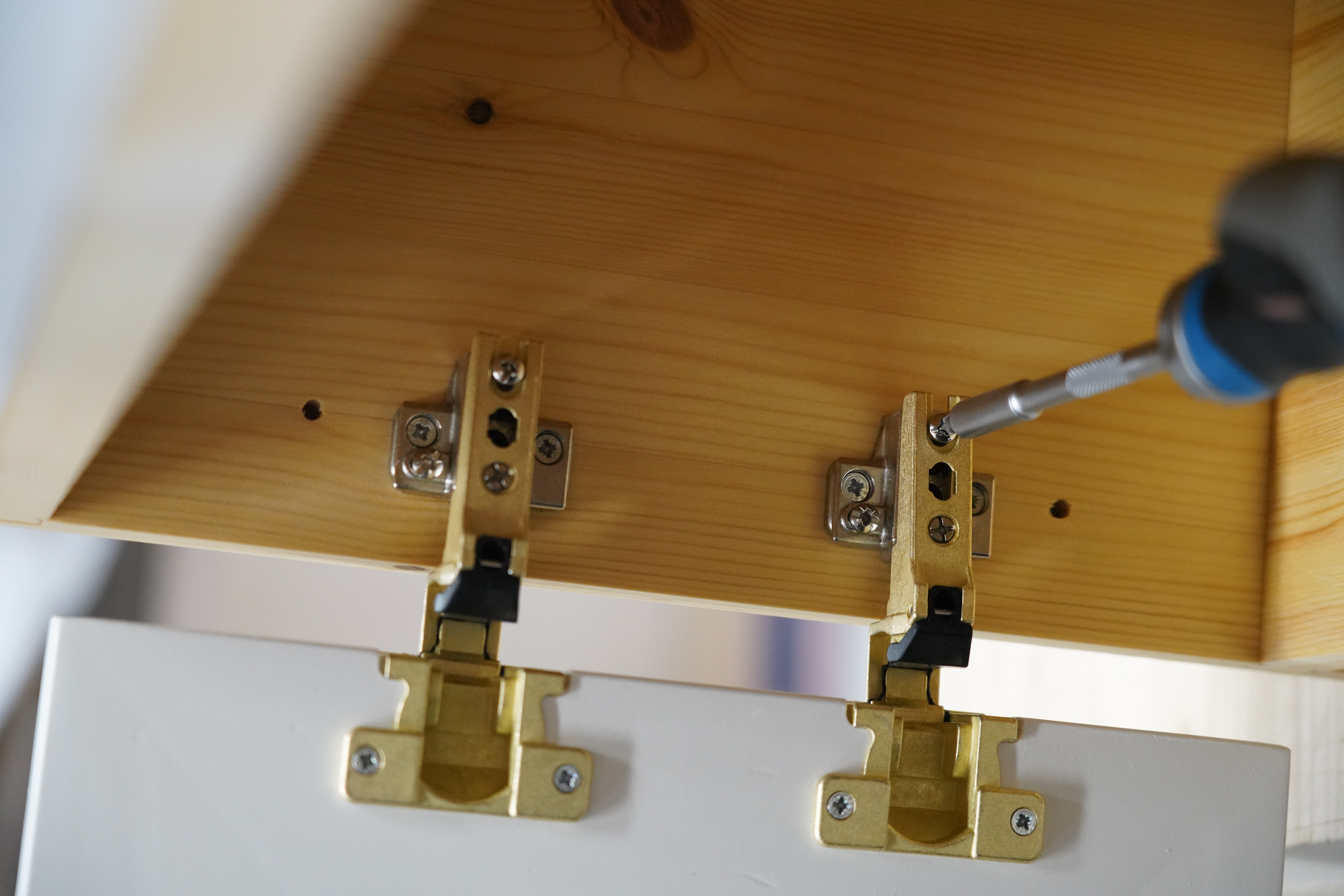

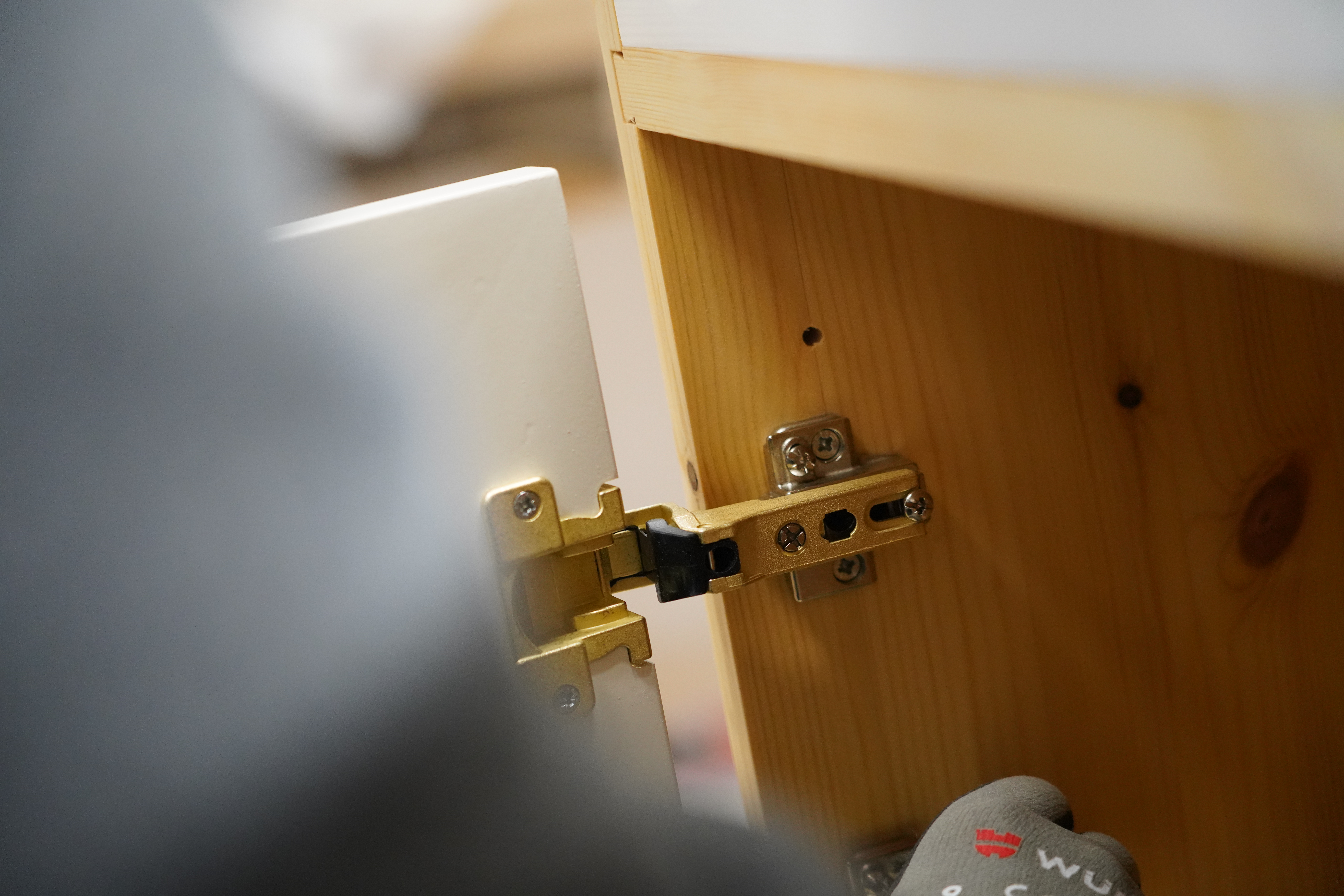

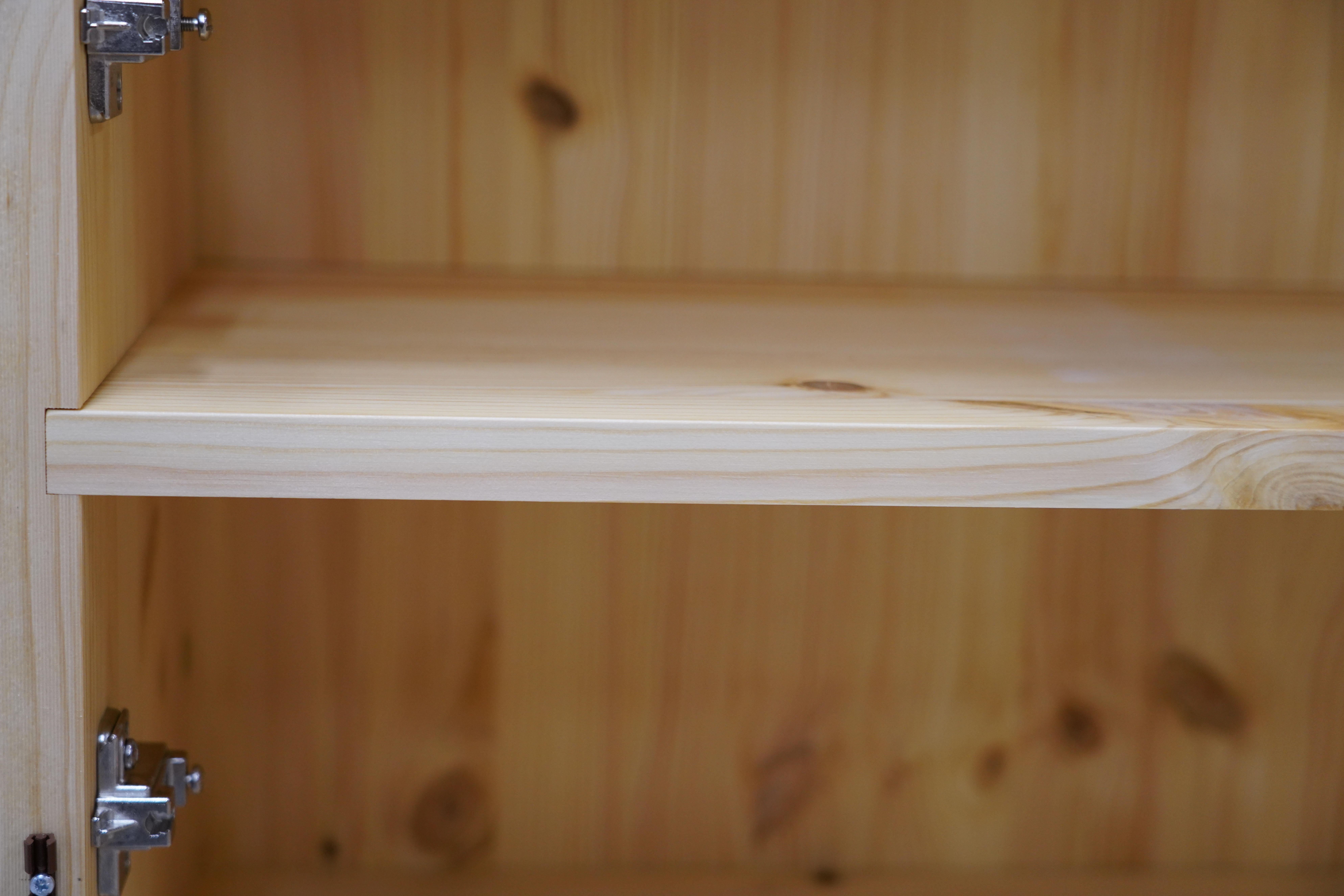

– Skruva fast gångjärn plattorna med träskruv 3,5×17 (2st skruvar/gångjärnsplatta).
– Montera fast gångjärnen på skåpsluckan med träskruv 3,5×17 (2st skruv/gångjärn).

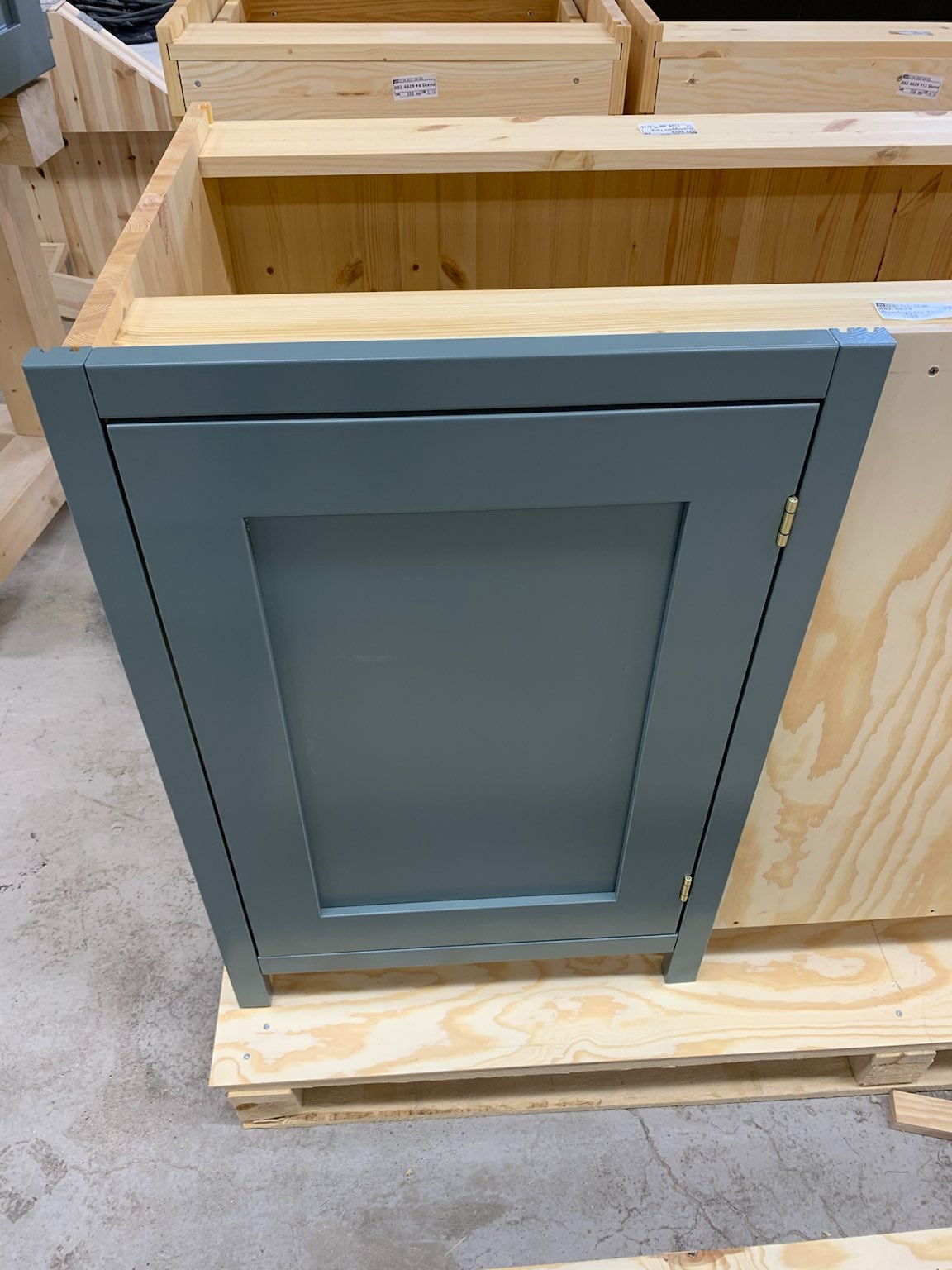

– Montera fast luckan i skåpet.
– Montera stommen för överskåpet enligt samma princip som andra stommar (se STOMMAR).

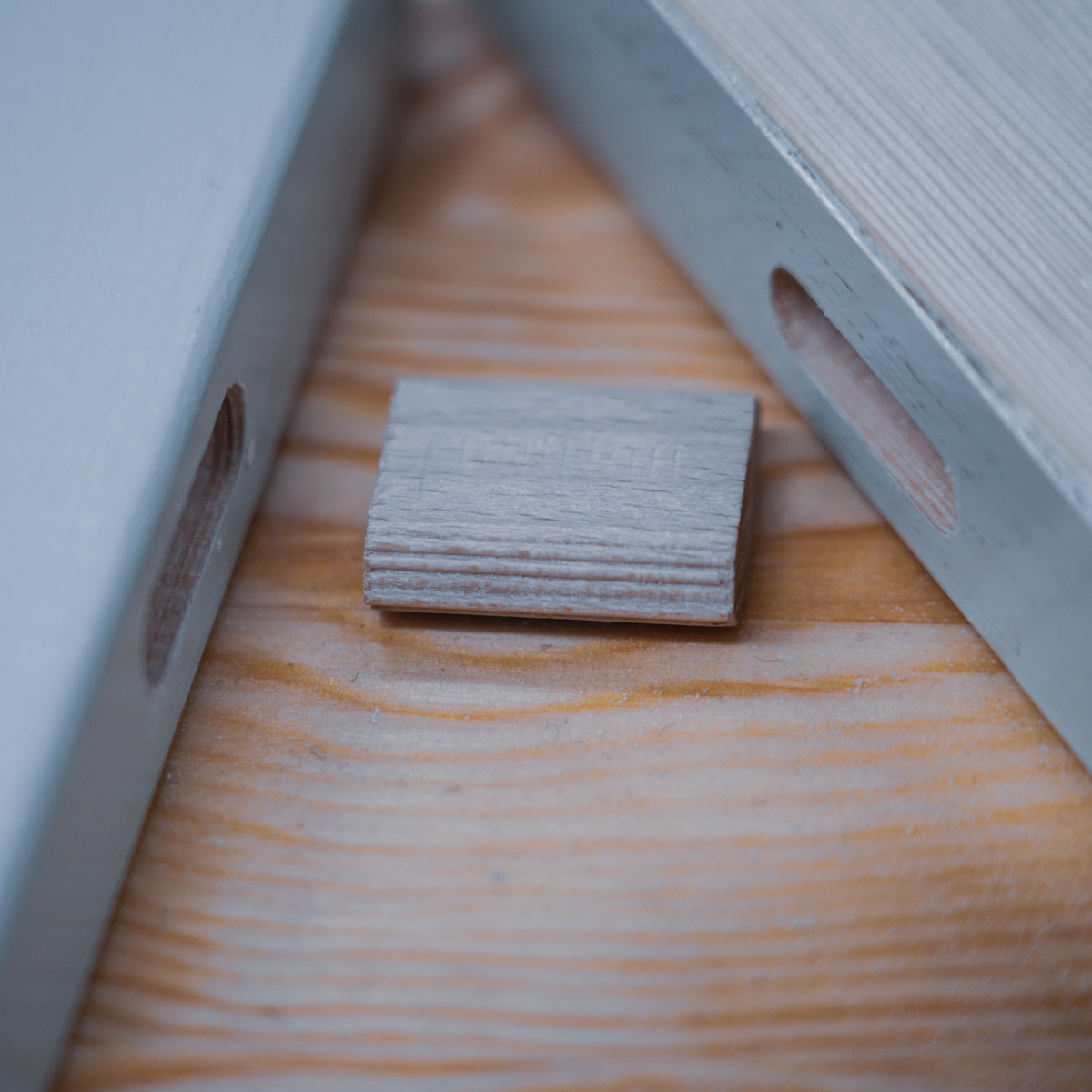

– Placera 4st dominokex i de färdigfrästa hålen.
– Montera upp väggskenan med träskruv med passande längd beroende på material i väggen (medföljer ej).
– Lägg i över skåpets bottenplatta på under skåpets ovansida.
– Montera fast överskåpet.
– Montera fast ramverken på stommarna.
Observera att vid montering av överskåp ovanför kyl och frys rekommenderas att ventilationshål fräses eller borras i bottenplattan och toppskivan.
– Fäst plåtarna i sidostyckena genom att skruva fast dem i de urfrästa spåren. Plåtarna kan monteras fritt i de urfrästa spåren. Använd 4 skruvar (4,0×35 Montage) per plåt.
– Placera stommen bredvid intilliggande stomme och fixera med en tving.
– Genomborra de förberedda hålen i sidostyckena (totalt 4 hål), hålen ska linjera. Använd 5 mm borr storlek.
– Använd 4 kopplingshylsor och kopplingsskruvar (M4) för att sammanfoga stommarna.
– Montera diskmaskinen i stommen enligt diskmaskin leverantörens anvisningar.

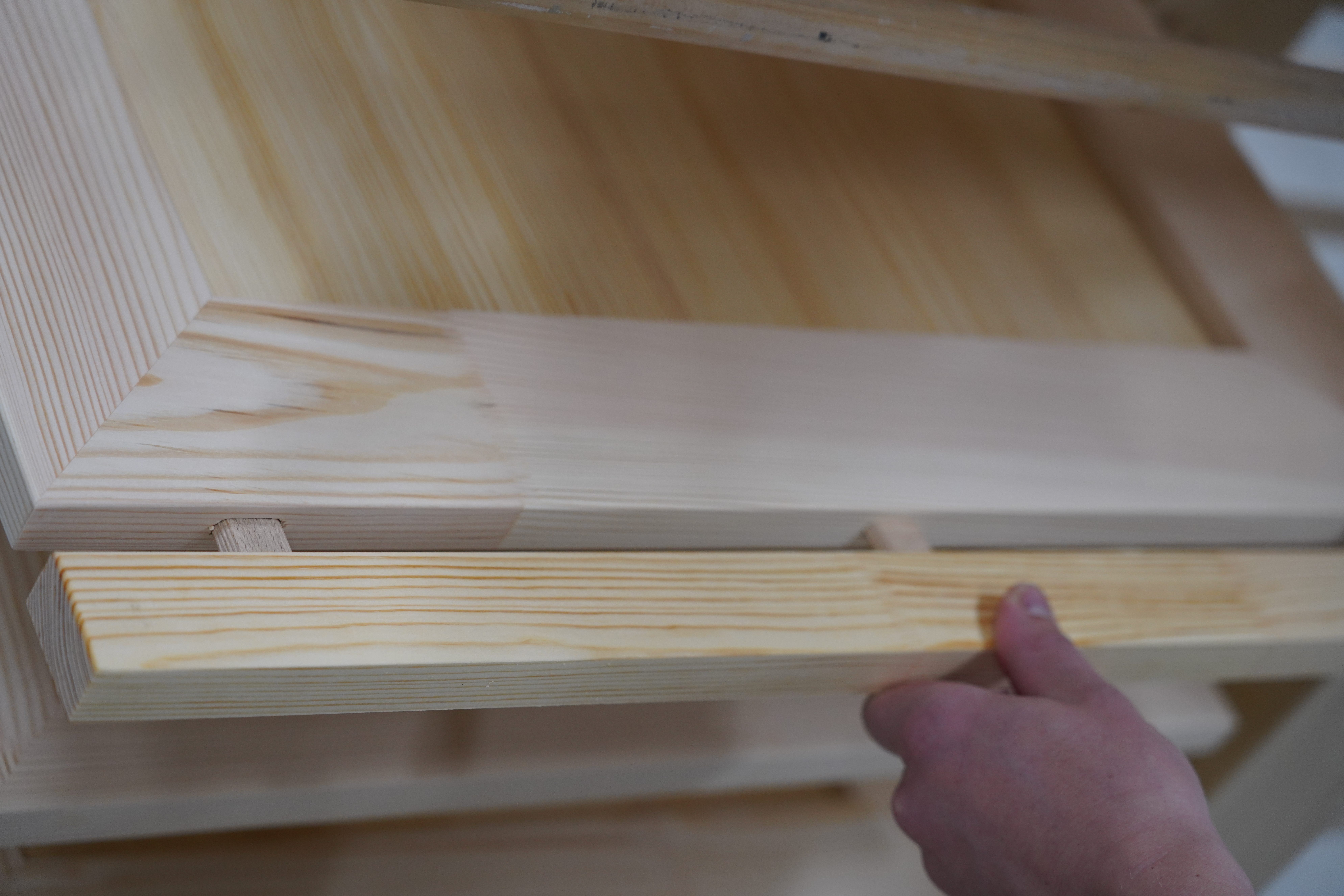

– Montera och limma dominokex i de färdigfrästa hålen på de övre och nedre horisontella ramverk bitarna (2st/ramverk).
– Montera ramverken på diskmaskin fronten med en 2 mm glipa.
– Montera fronten på diskmaskinen enligt anvisningarna från diskmaskinens tillverkare.
– Placera diskmaskinens stom sida bredvid intilliggande stomme, fixera med en tving.
– Genomborra håligheterna (4 st sammanlagt), hålen ska linjera (använd 5 mm borr storlek).
– Fäst samman delarna med 4st kopplingshylsa + kopplingsskruv M4.
– Genomför samma tillvägagångssätt på andra sidan om diskmaskinen är placerad mellan två stommar.
– Om diskmaskinen inte står mellan två stommar, mät och montera fast skruvlist (använd överskottsmaterial från packningen) på vägg och golv med skruv i passande längd beroende på material i vägg/golv (medföljer ej).
– Skruva fast ramverks-klick på skruv listen med 3,5×15 skruv med kullrig skalle (1st skruv/ramverks-klick).
– Montera fast ramverk biten.
– Montera sidostycket i skruv listerna med träskruv 4,0×35 (6st).
– Montera diskmaskinen i stommen enligt diskmaskin leverantörens anvisningar.
– Montera och limma dominokex i de färdigfrästa hålen på de övre och nedre horisontella ramverk bitarna (2st/ramverk) och montera ramverken på diskmaskin fronten med en 2 mm glipa.
– Montera diskmaskin fronten på diskmaskinen (enl. diskmaskin leverantörens anvisningar).
– Montera 2 st vinkelbeslag på insidan av ramverkets nederdel med träskruv 3,5×17 (4 st skruvar/vinkelbeslag).
– Limma och montera dominokex i de färdigfrästa hålen på de horisontella ramverk biten (2st/ramverksbit) och montera den sedan på diskmaskin frontens övre kant med 2 mm glipa.
– Montera fast diskmaskin fronten på diskmaskinen (enl. diskmaskin leverantörens anvisningar).
– Montera samman sockelbitarna med 2+2 st träskruv 3,5×50 på “klack” sockel.
– Skruva fast ramverks-klick med 3,5×15 skruv med kullrig skalle (1st skruv/ramverks-klick).
– Placera socklarna på plats.
– Montera fast ramverken på stommarna.

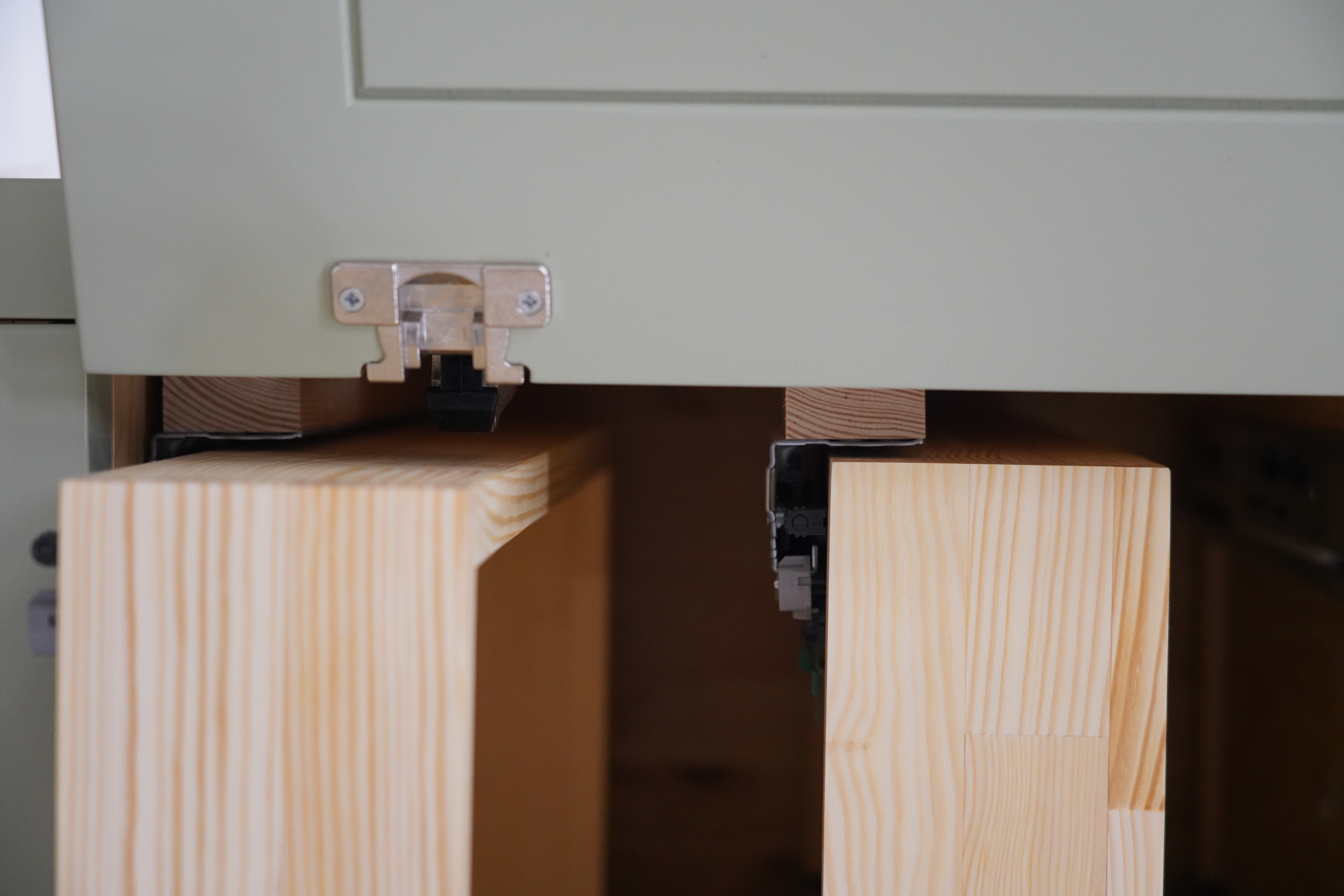

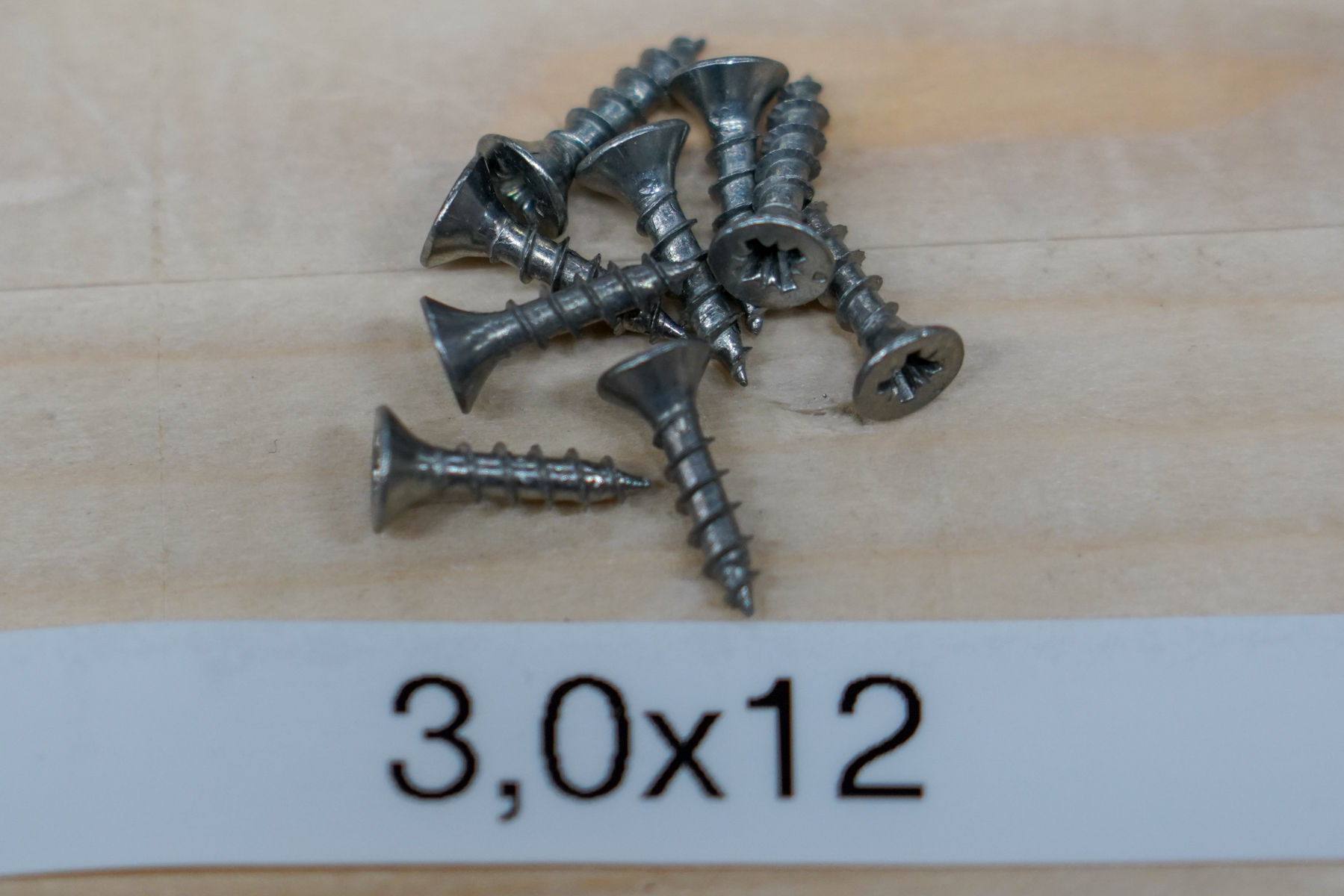

– Montera fast beslagen för clips för sockelben med 3×12 (2st skruv/beslag).
– Klicka fast sockeln i sockelbenen.
– Montera fast ramverken på stommarna.
– Montera fast ramverken på stommarna.
– Skruva en skruv 5×50 i ramverket (monteras sedan ihop med medföljande bricka).

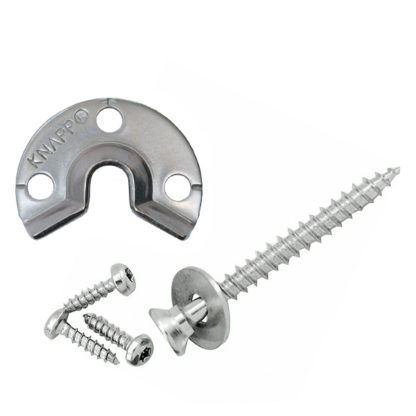

– Montera fast upphängningsbeslagen med träskruv 3,5×17 på sockelns insida i det urfrästa spåret (3st skruv/beslag).
– Häng upp sockeln på ramverken.

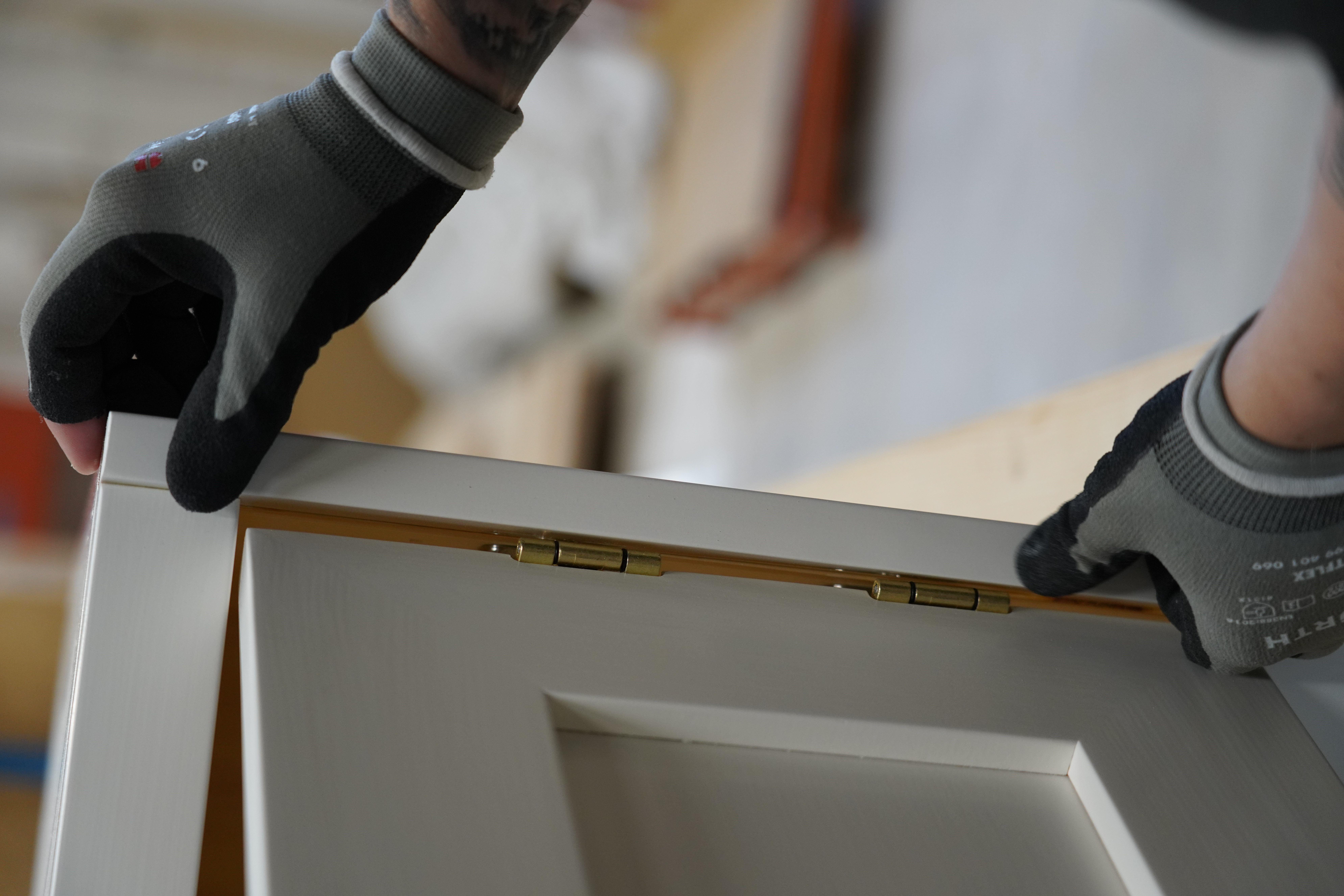

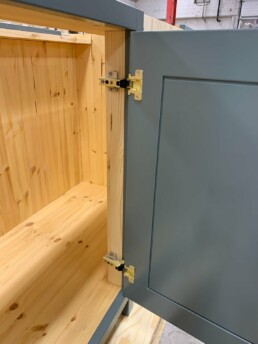

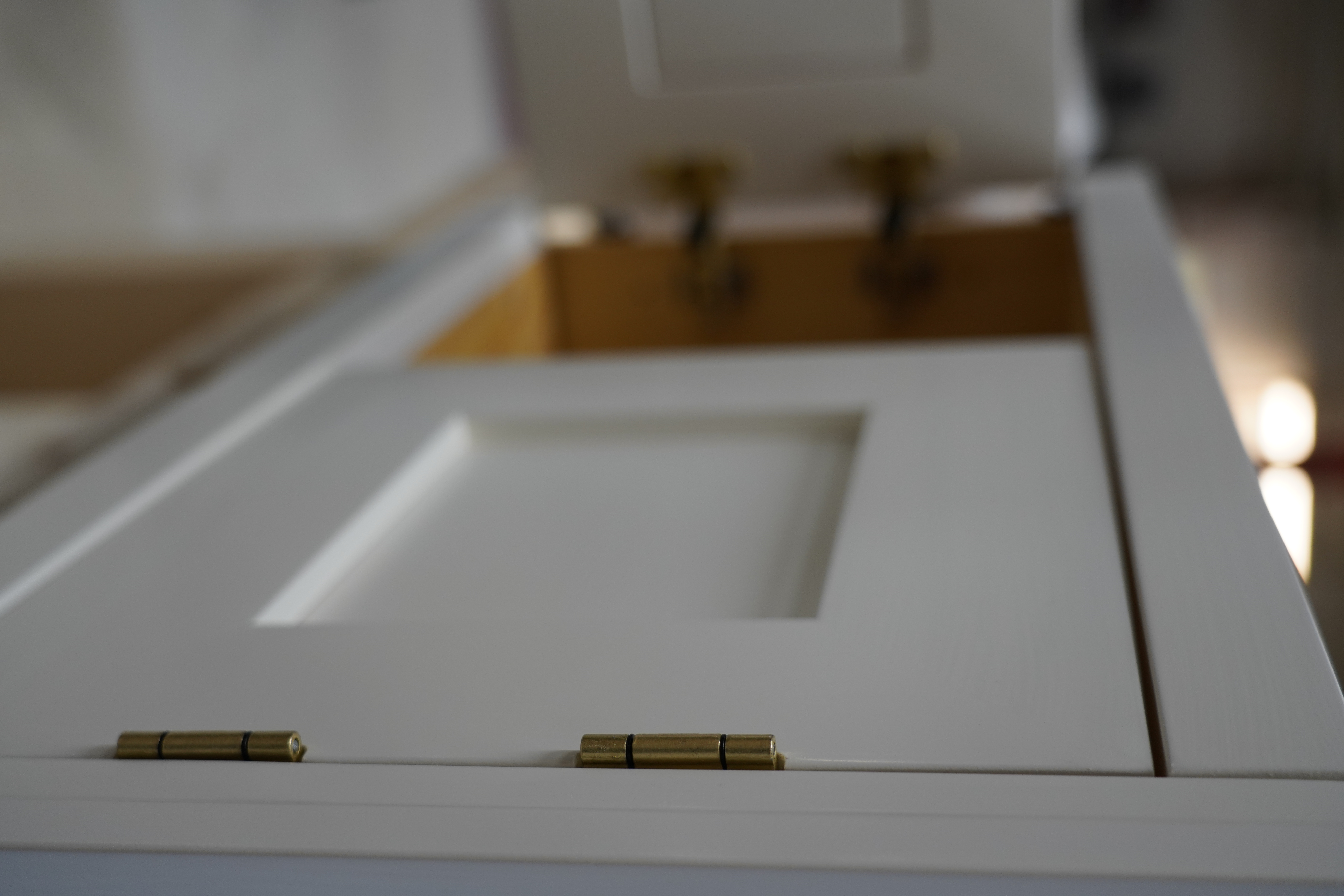

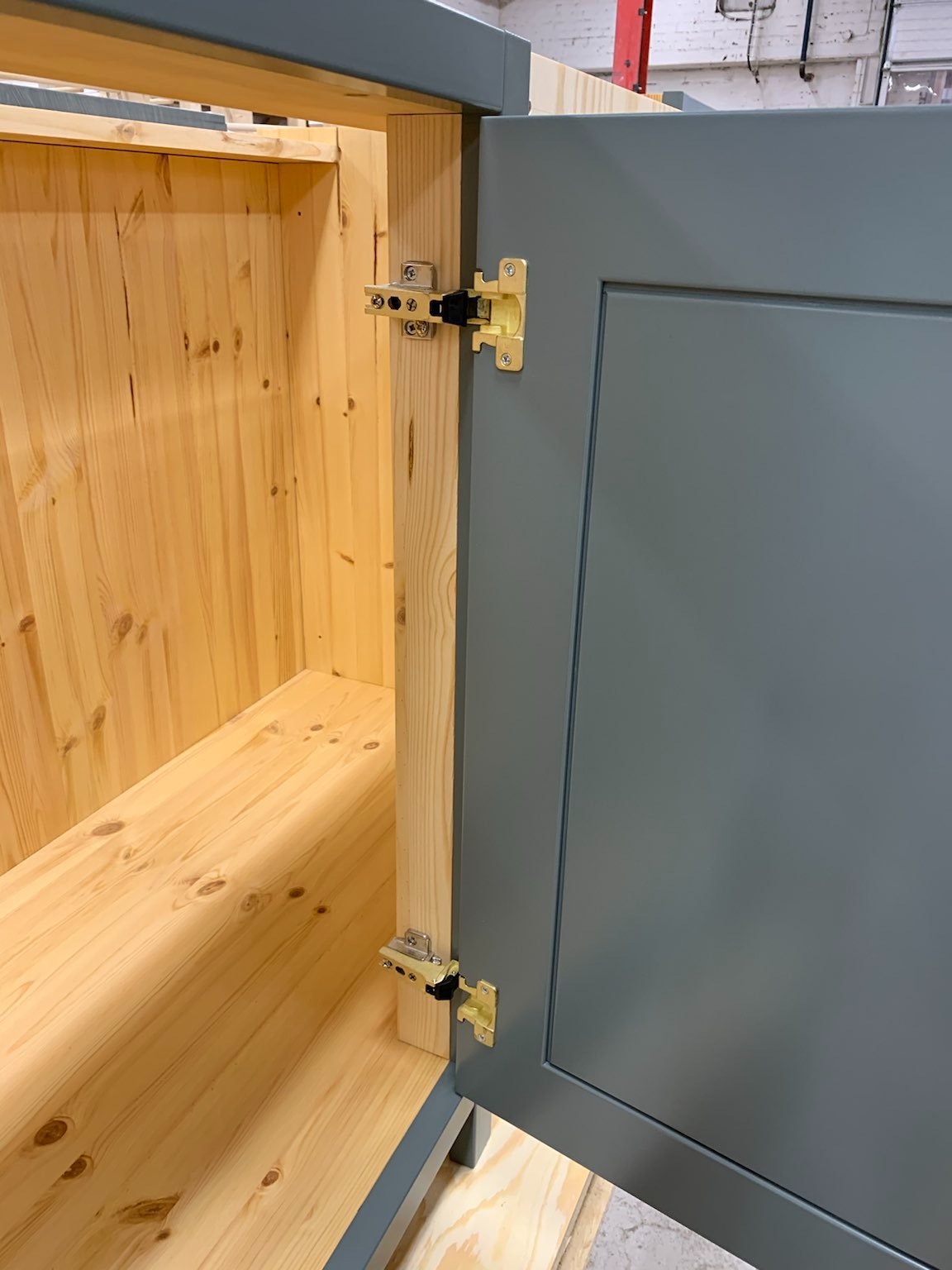

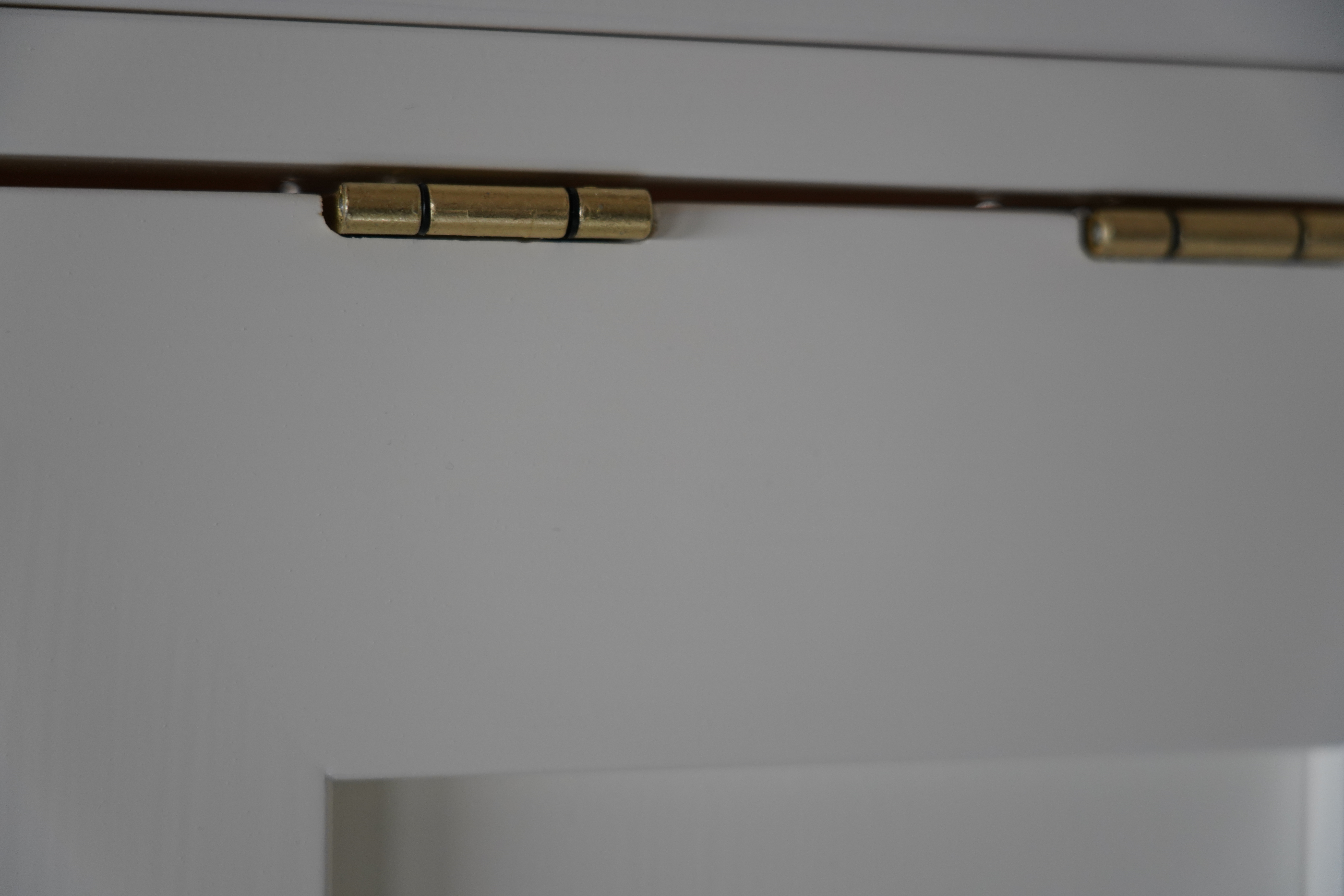

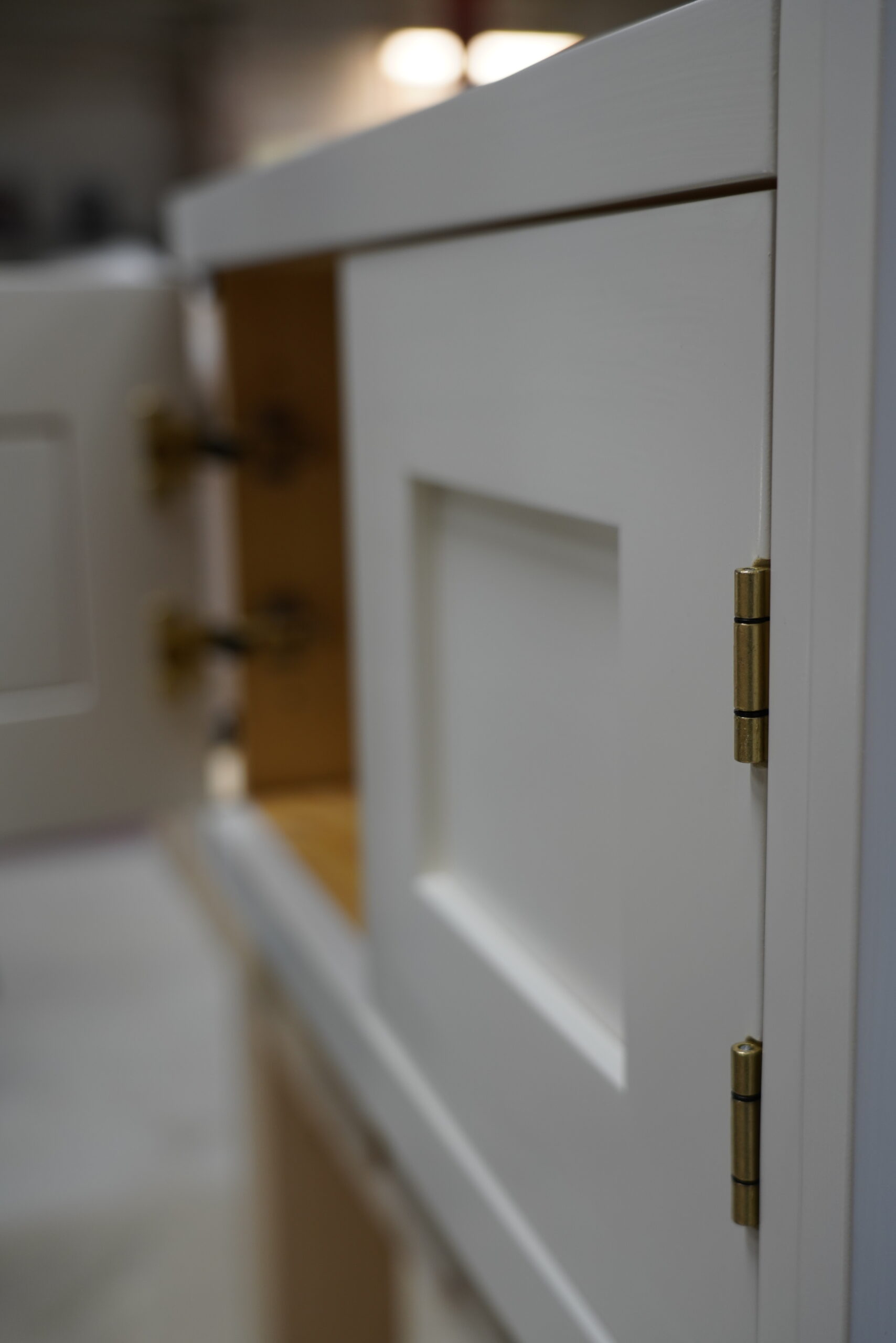

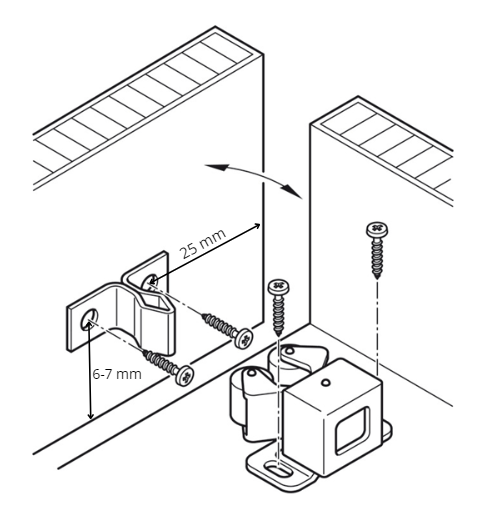

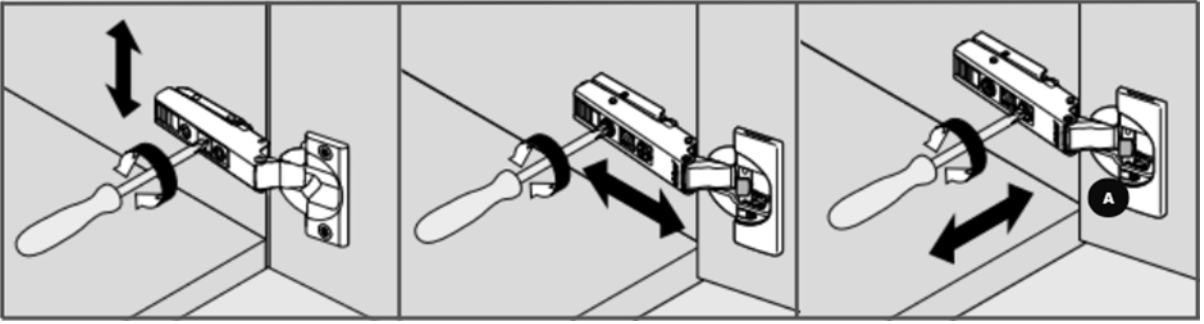

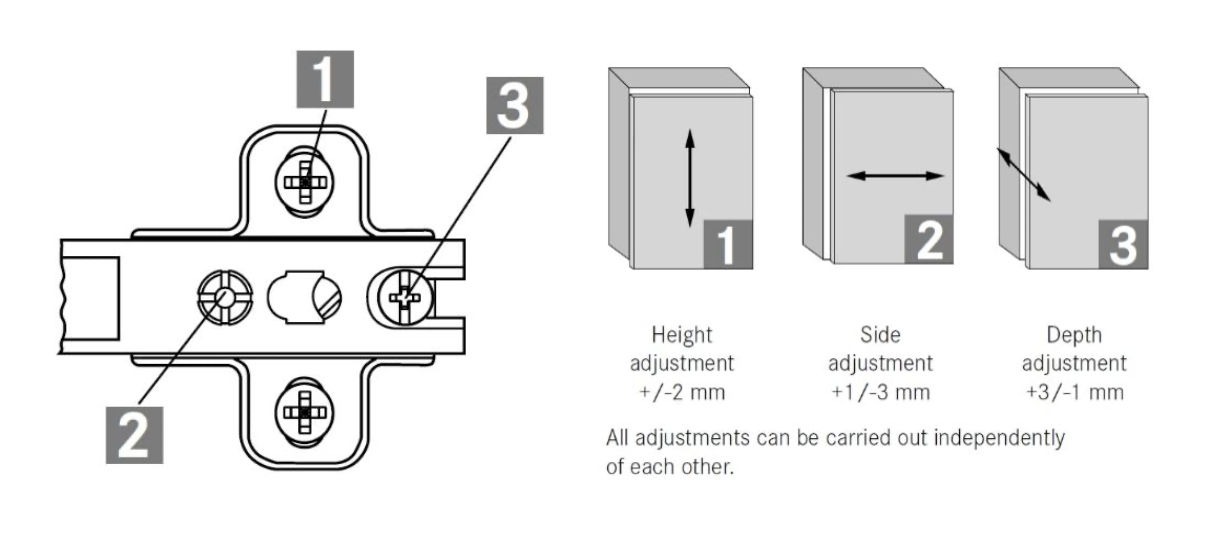

– Montera fast gångjärnen på skåpsluckorna med träskruv 3,5×17 (2st skruv/gångjärn).
– Montera fast luckorna på skåpen.

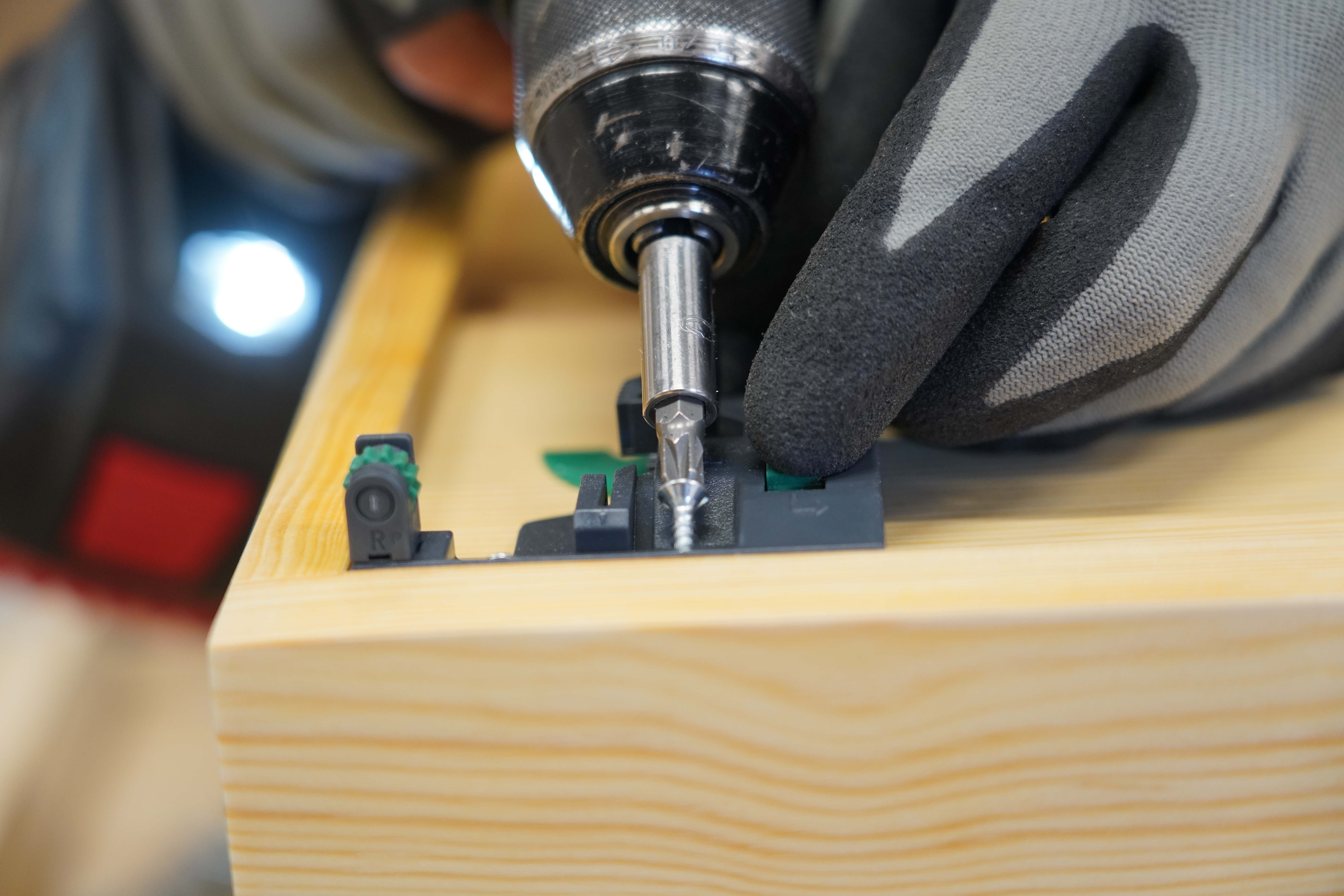

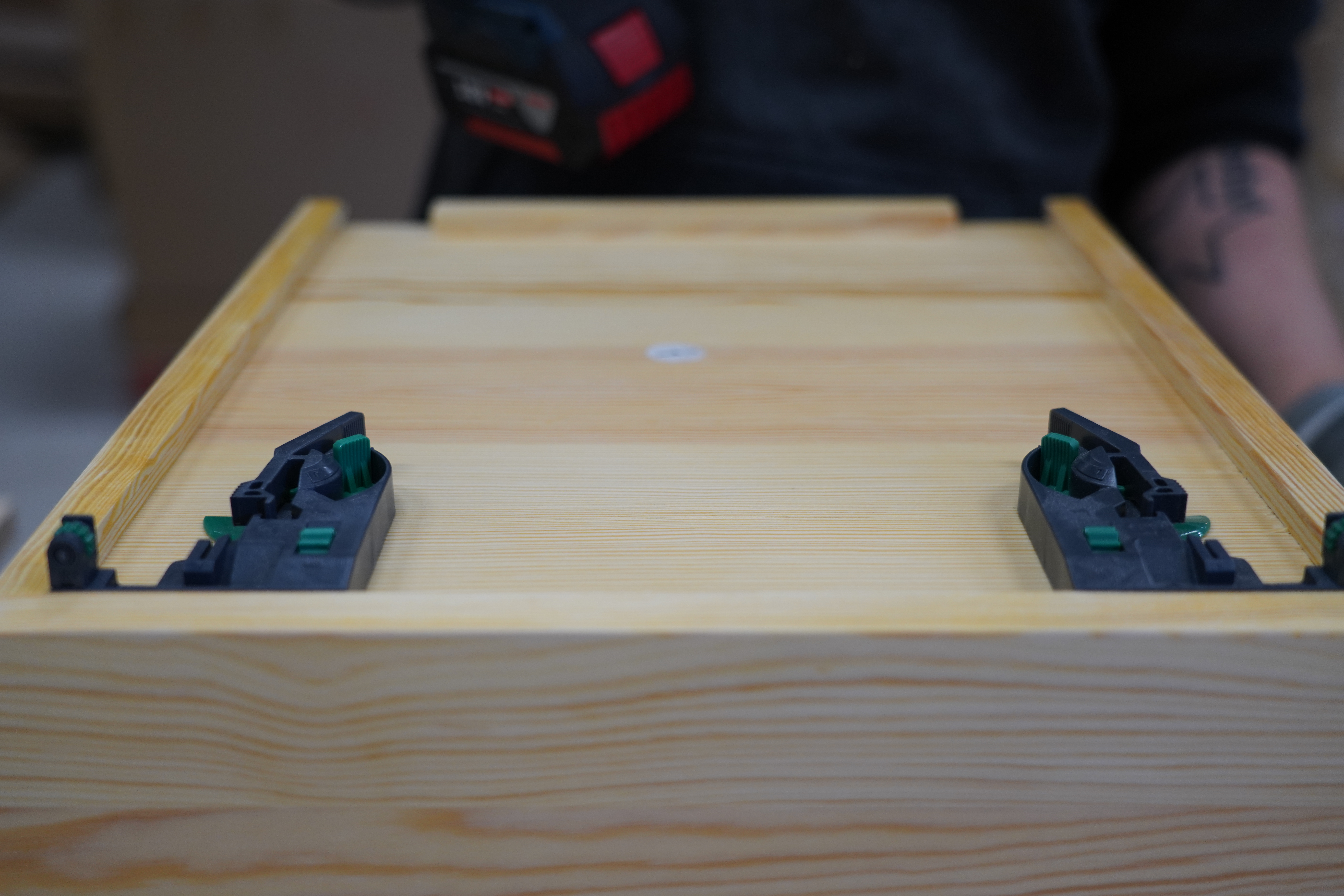

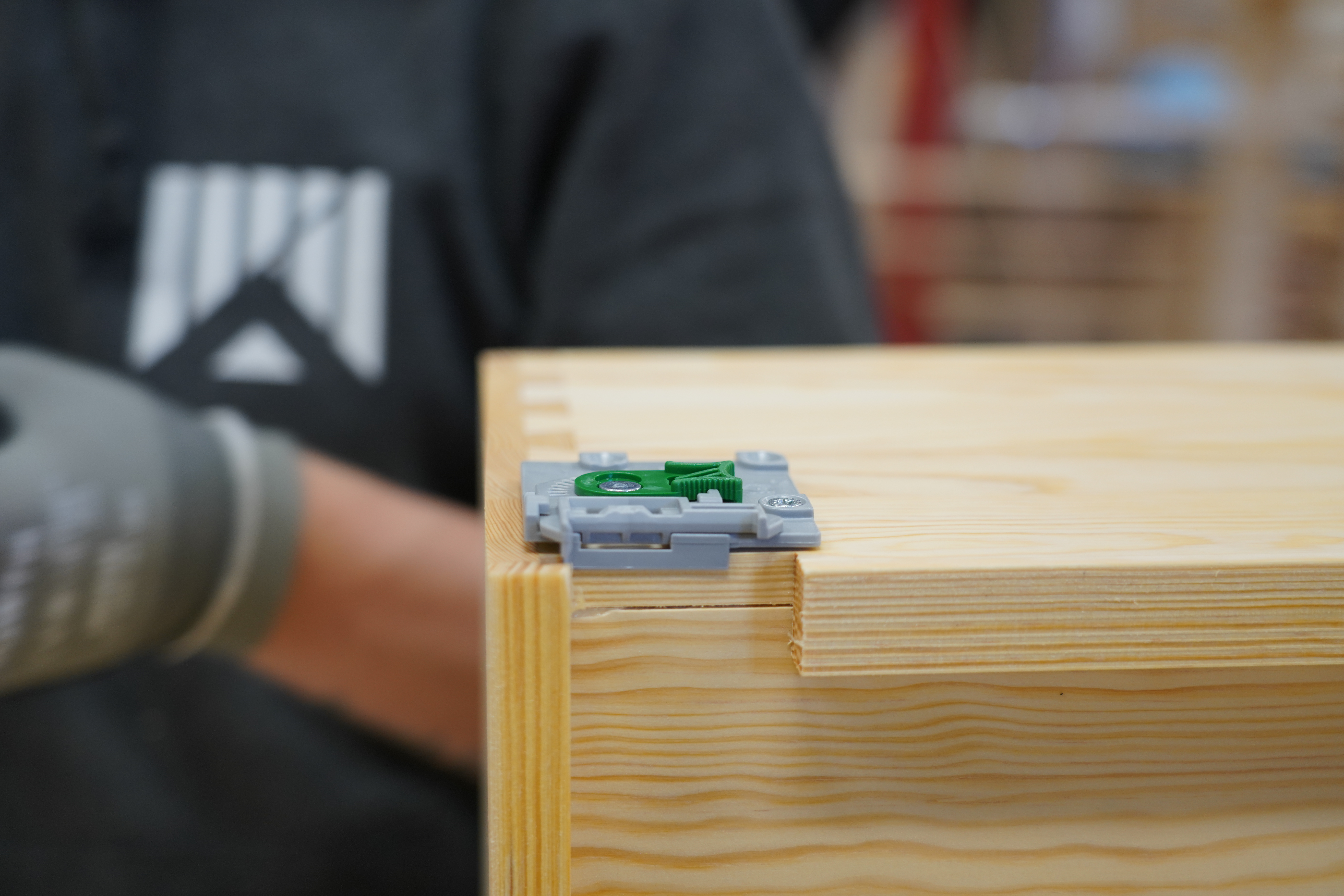

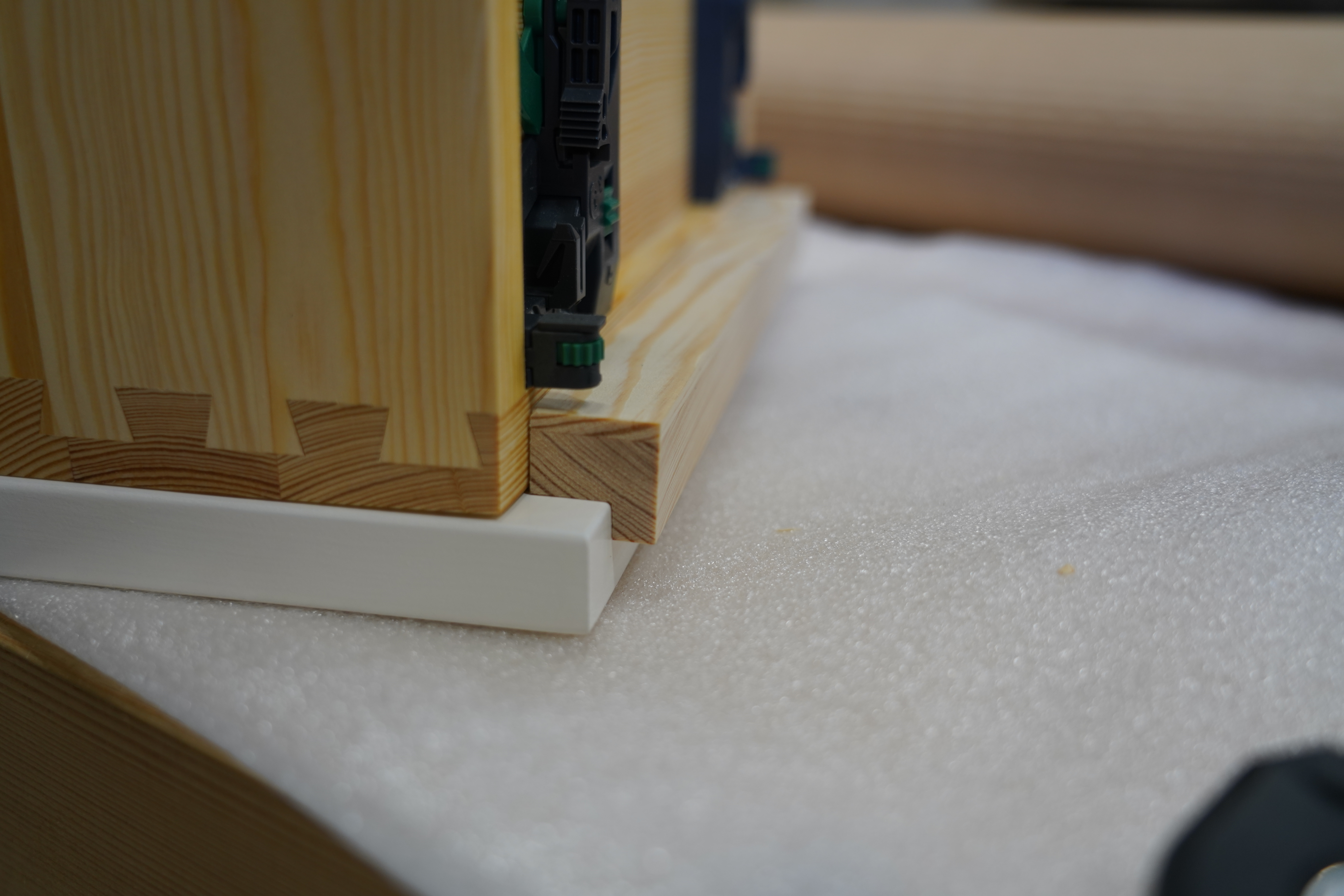

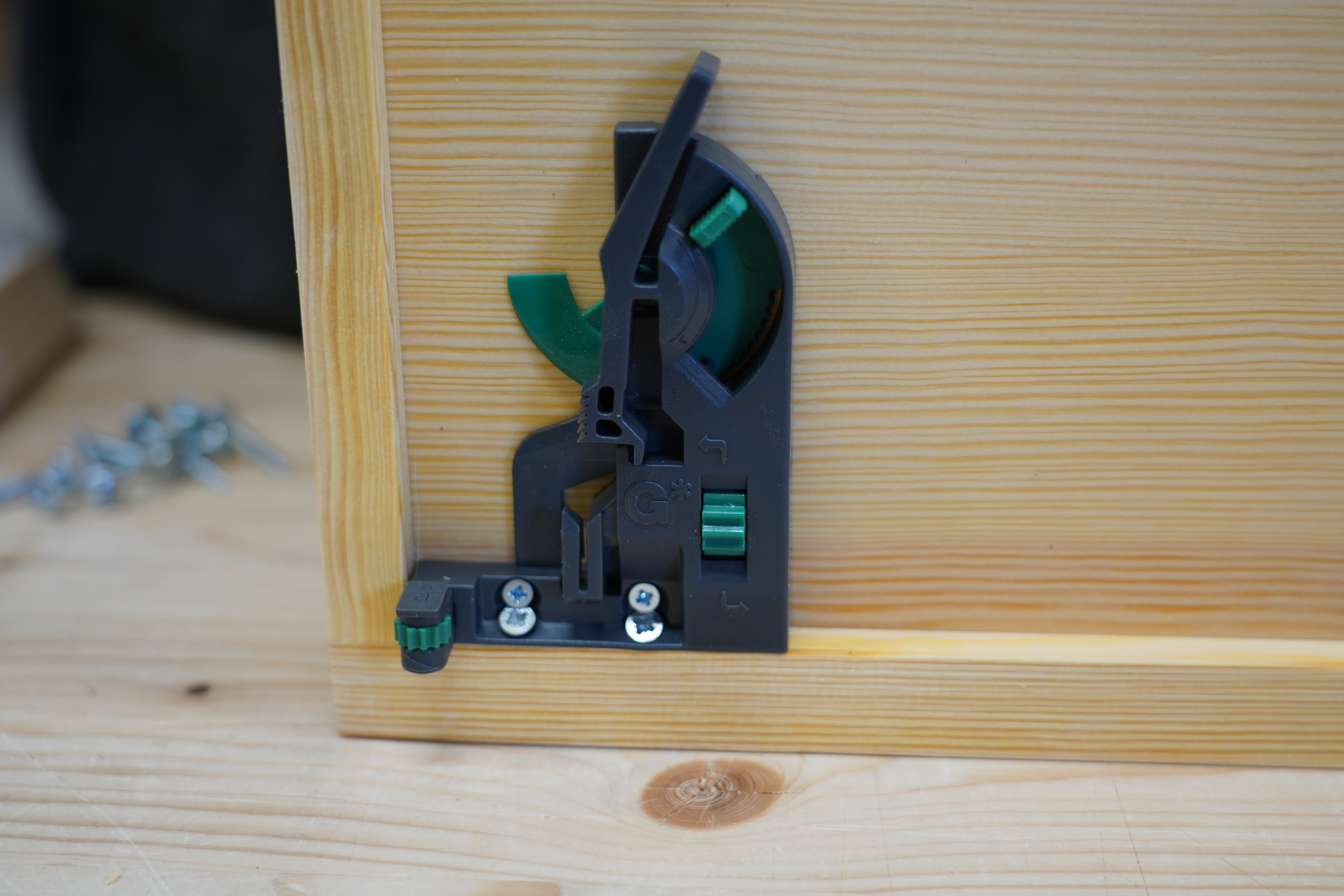

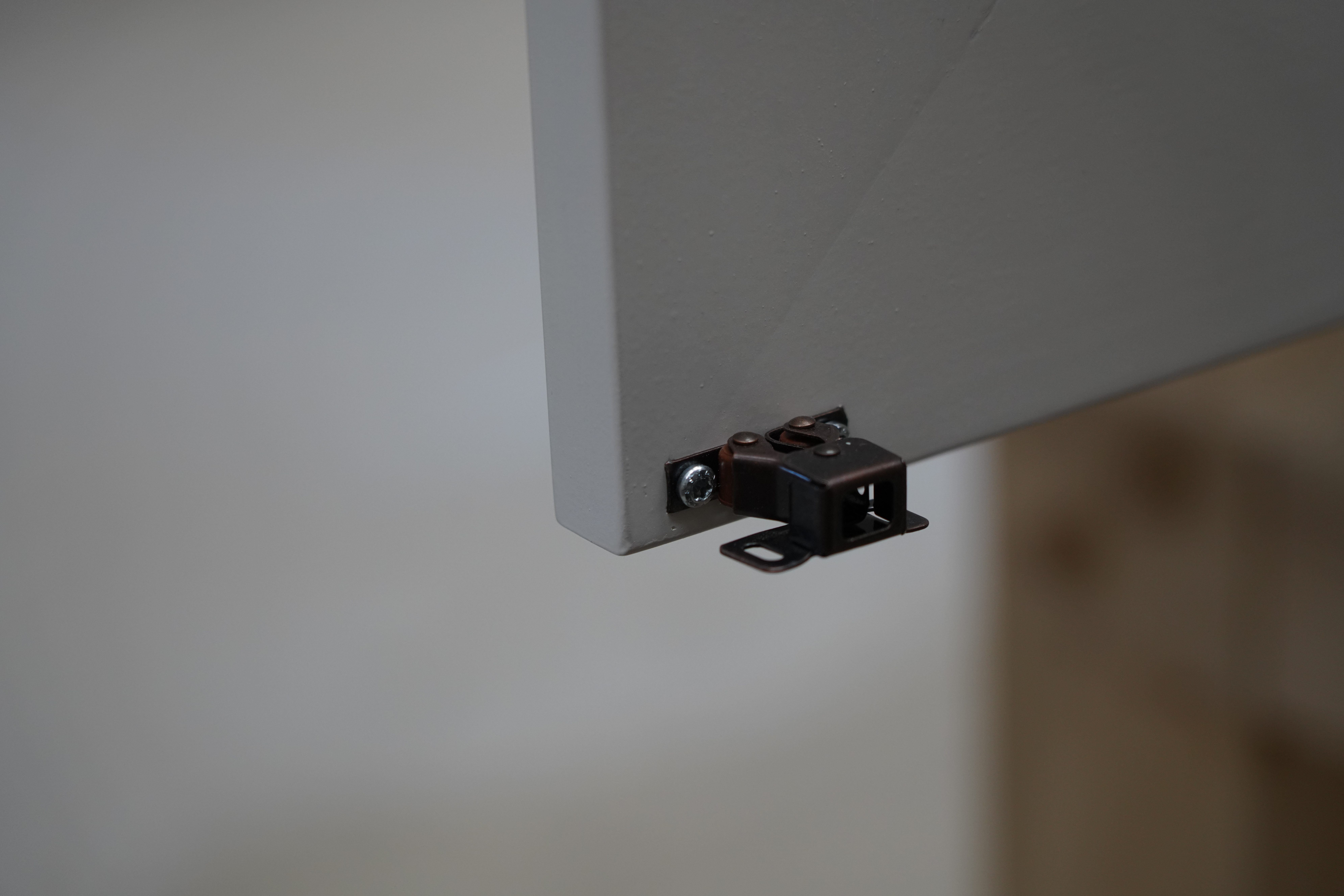

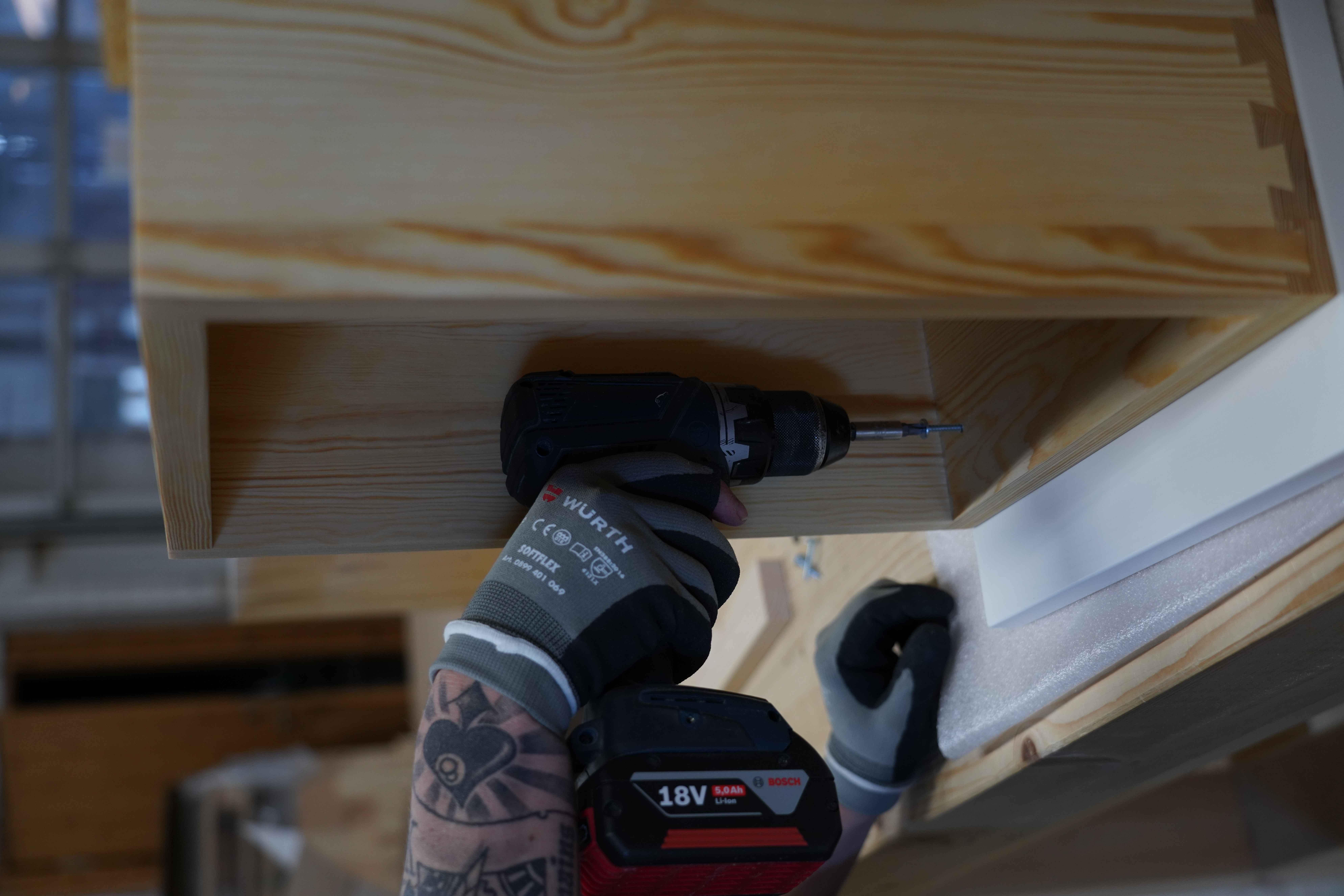

– Montera fast lådbeslagen på lådorna undersida genom att använda:
– 2 st Träskruv 3,0×10 i botten
– 2 st Träskruv 3,5×17 snett fram i lådan
– 2 st Träskruv 3,5×17 bakre (Obs. monteras endast på lådskenor från Grass).
– Borra genomgående hål där montage skruvarna för lådan skall sitta. Borra inifrån lådan (använd borr storlek 4 mm). Observera! Ny borrmall, läs ”BORRMALL” innan montering.

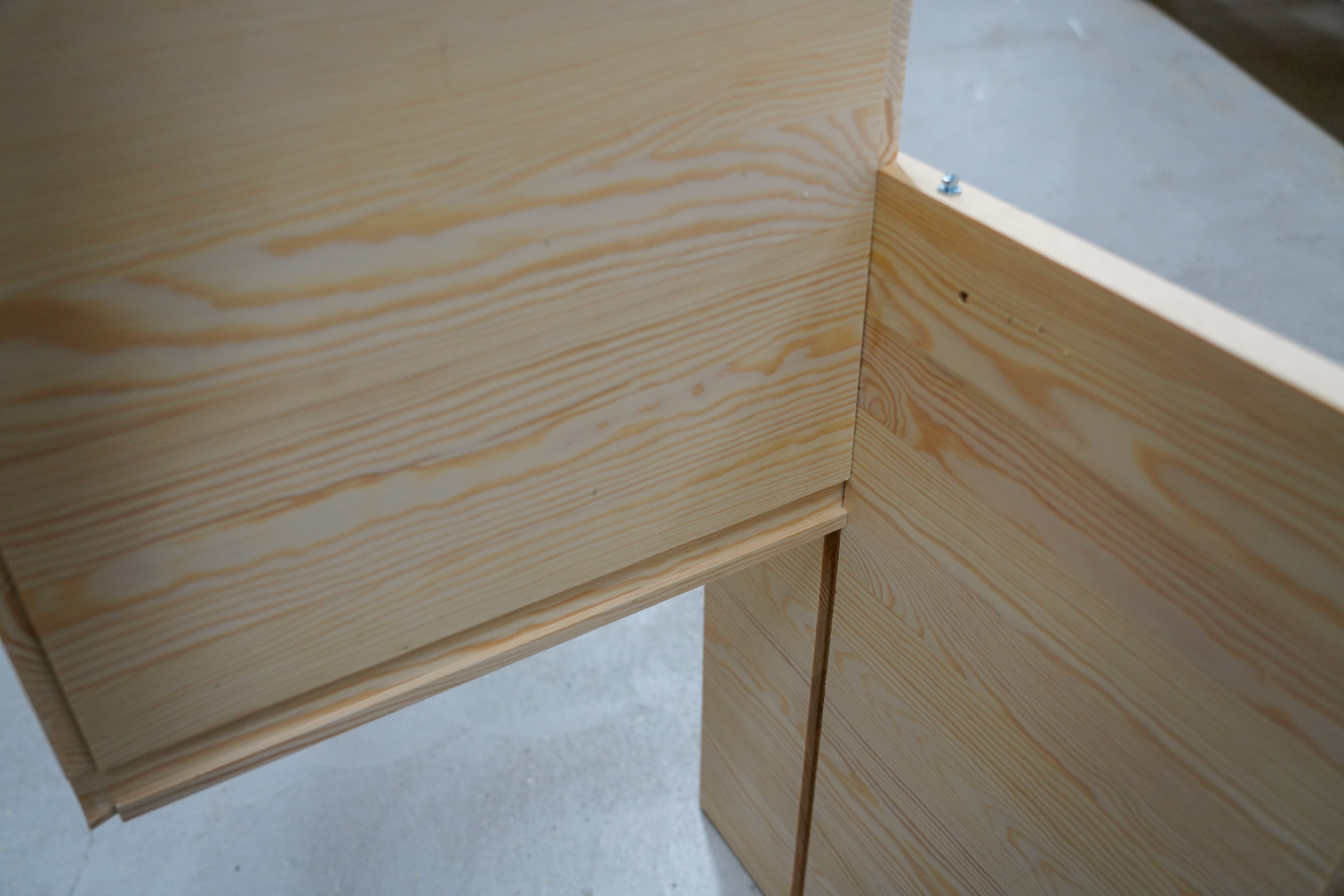

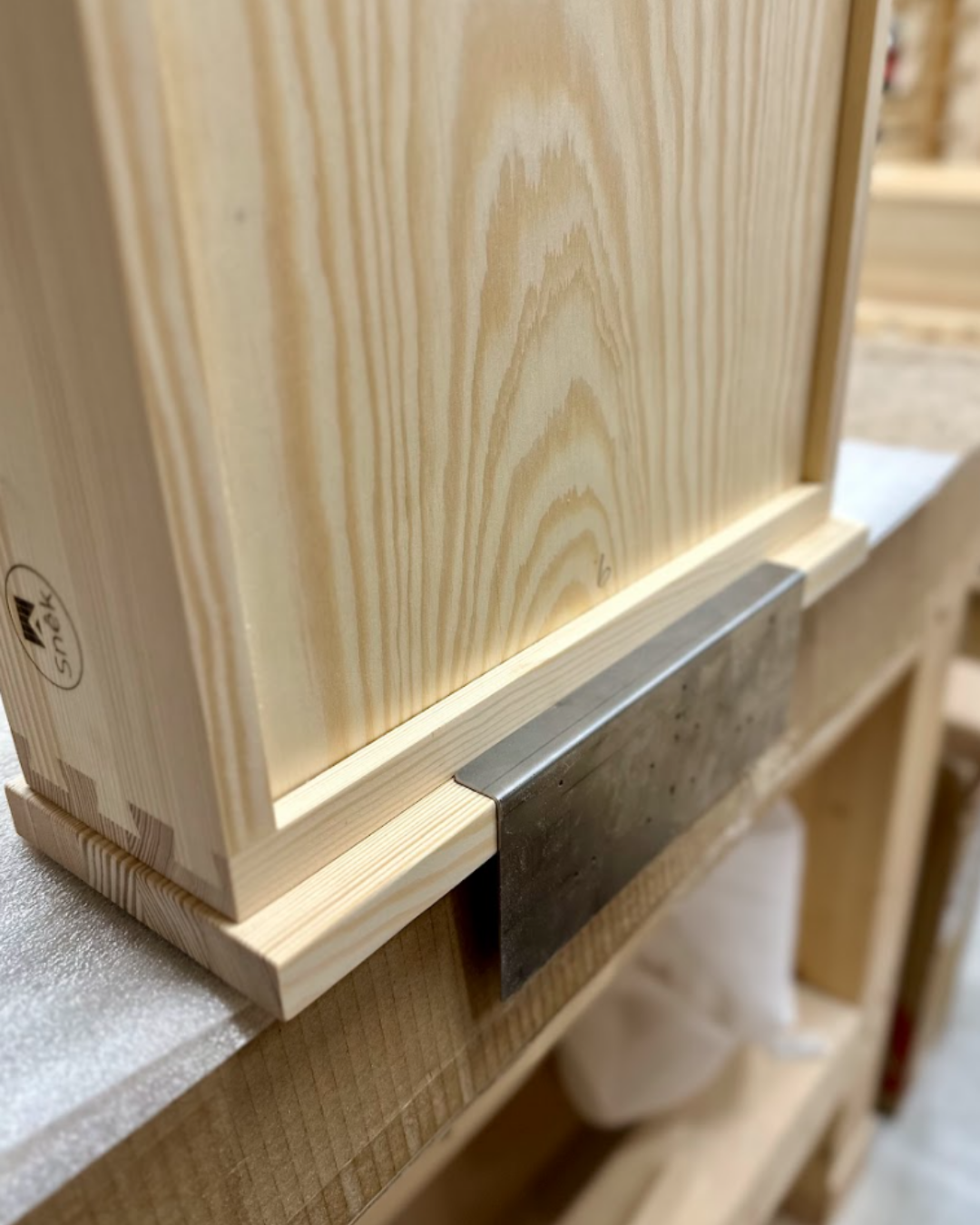

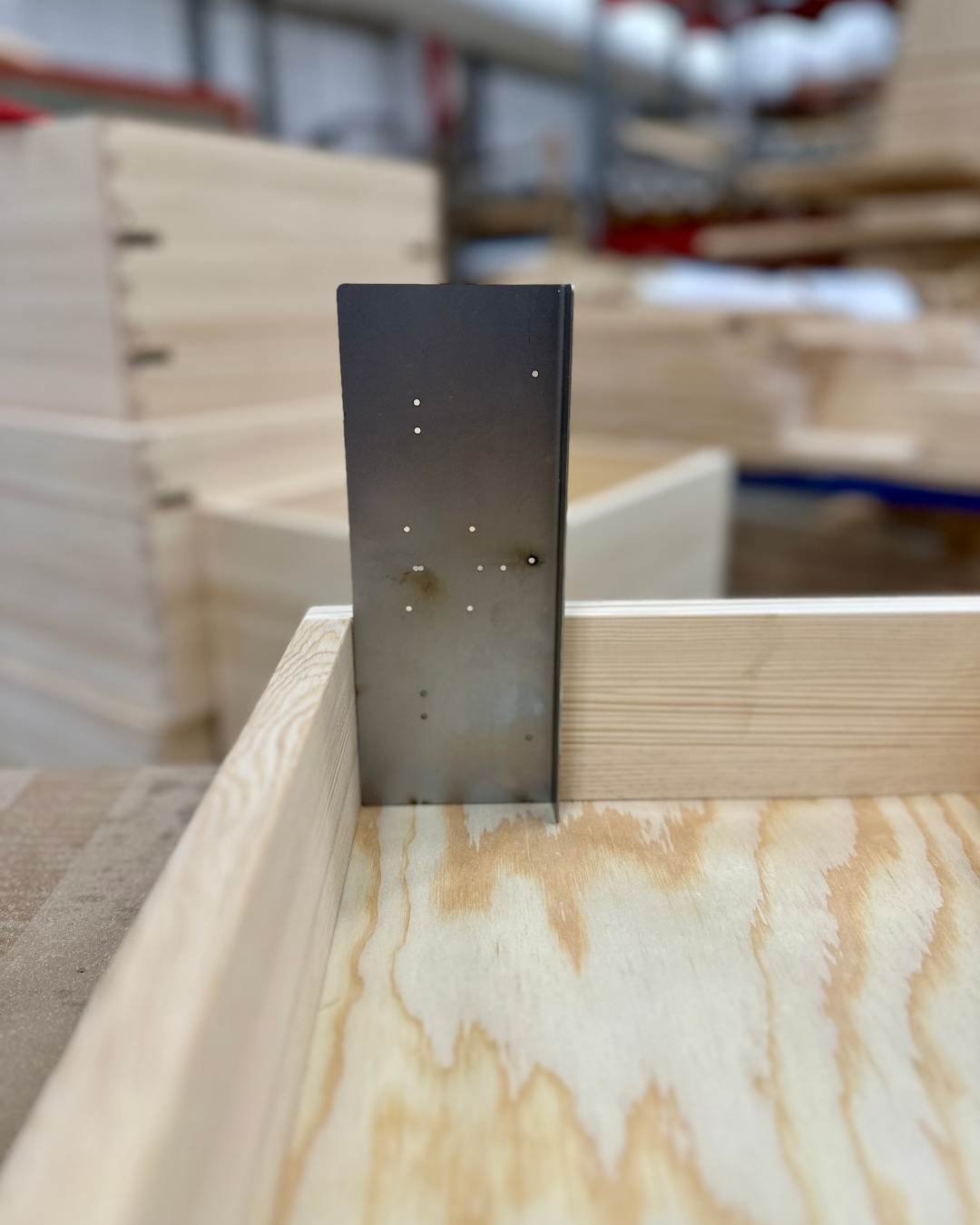

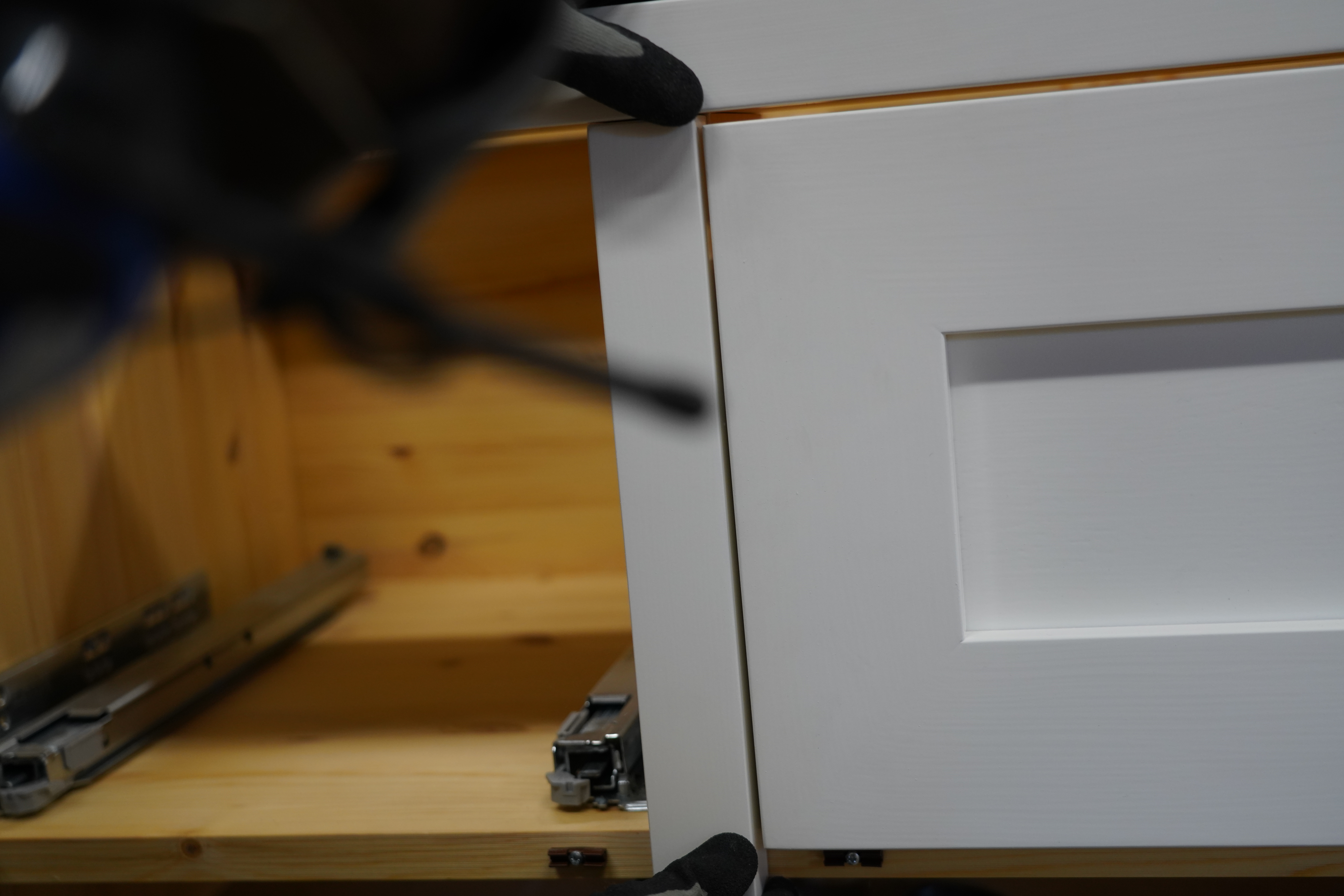

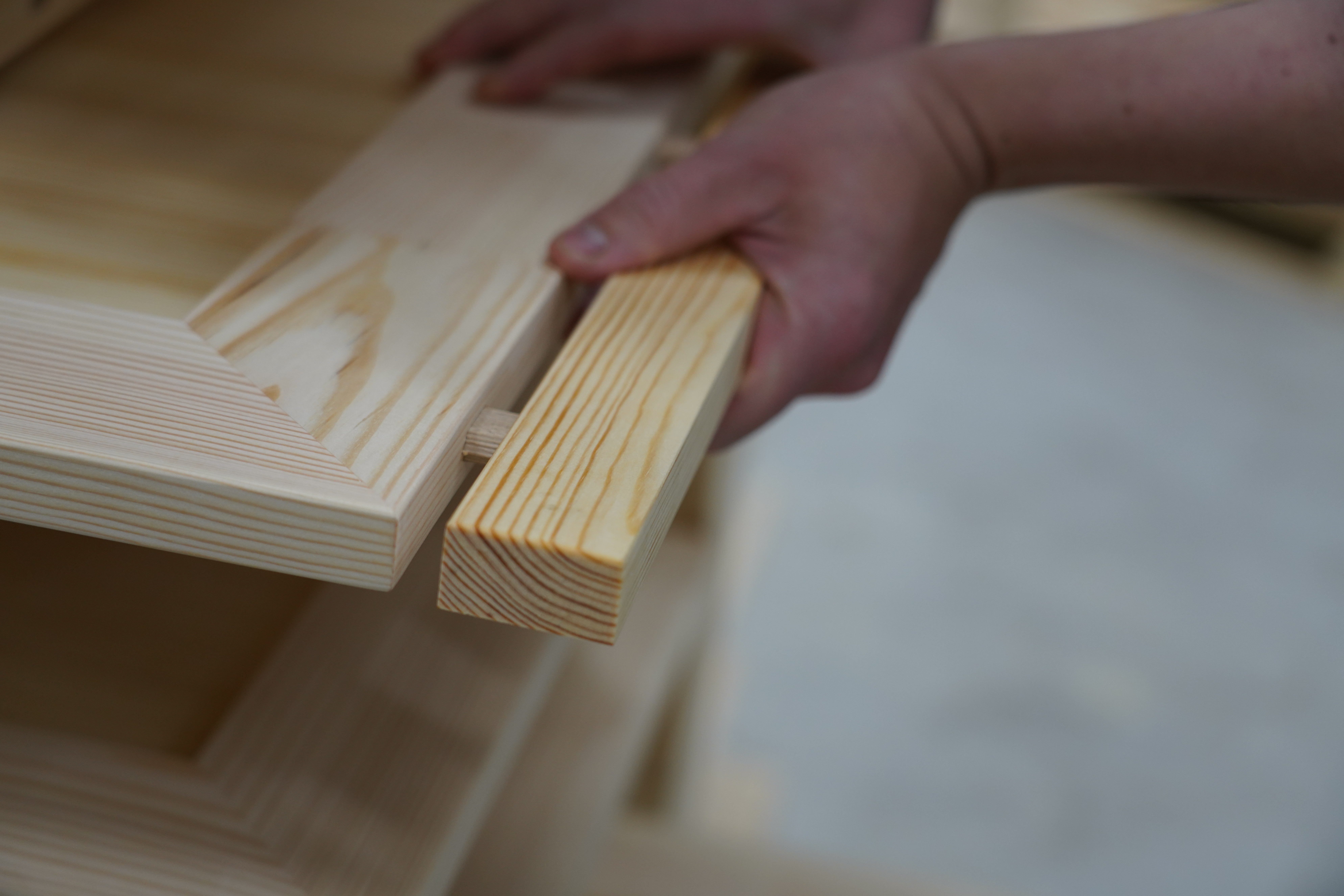

– Använd den medföljande jiggen för att placera lådfronten i korrekt höjd på lådan. Observera! Ny borrmall, läs ”BORRMALL” innan montering.
-Fronten ska sticka ner 19 mm på undersidan av lådan.
– Utsticket på sidorna skall vara symmetriskt.
– Montera lådfronterna med monteringsskruv 4,0×35 (2s/låda).
– Skruva fast montage skruvarna.

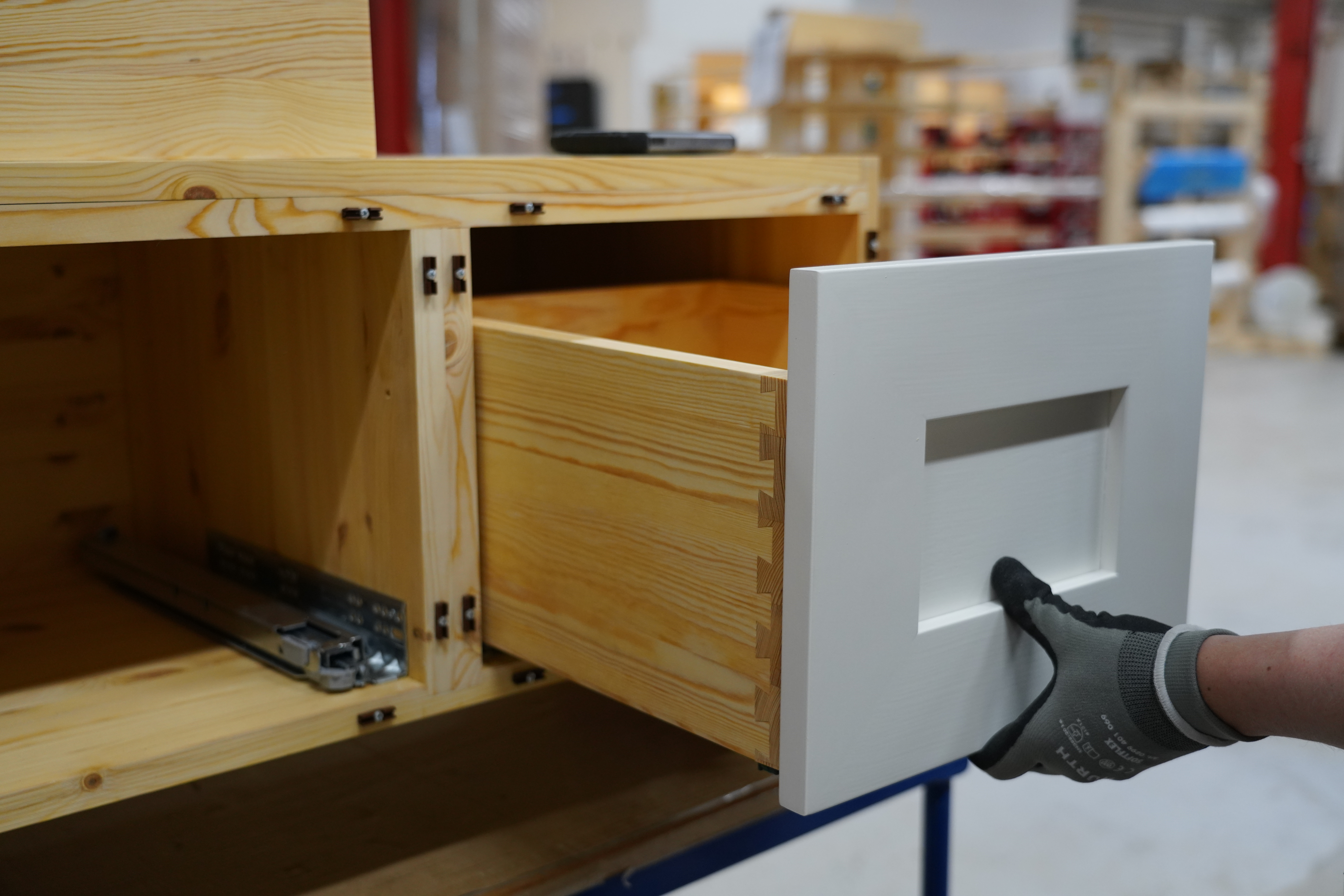

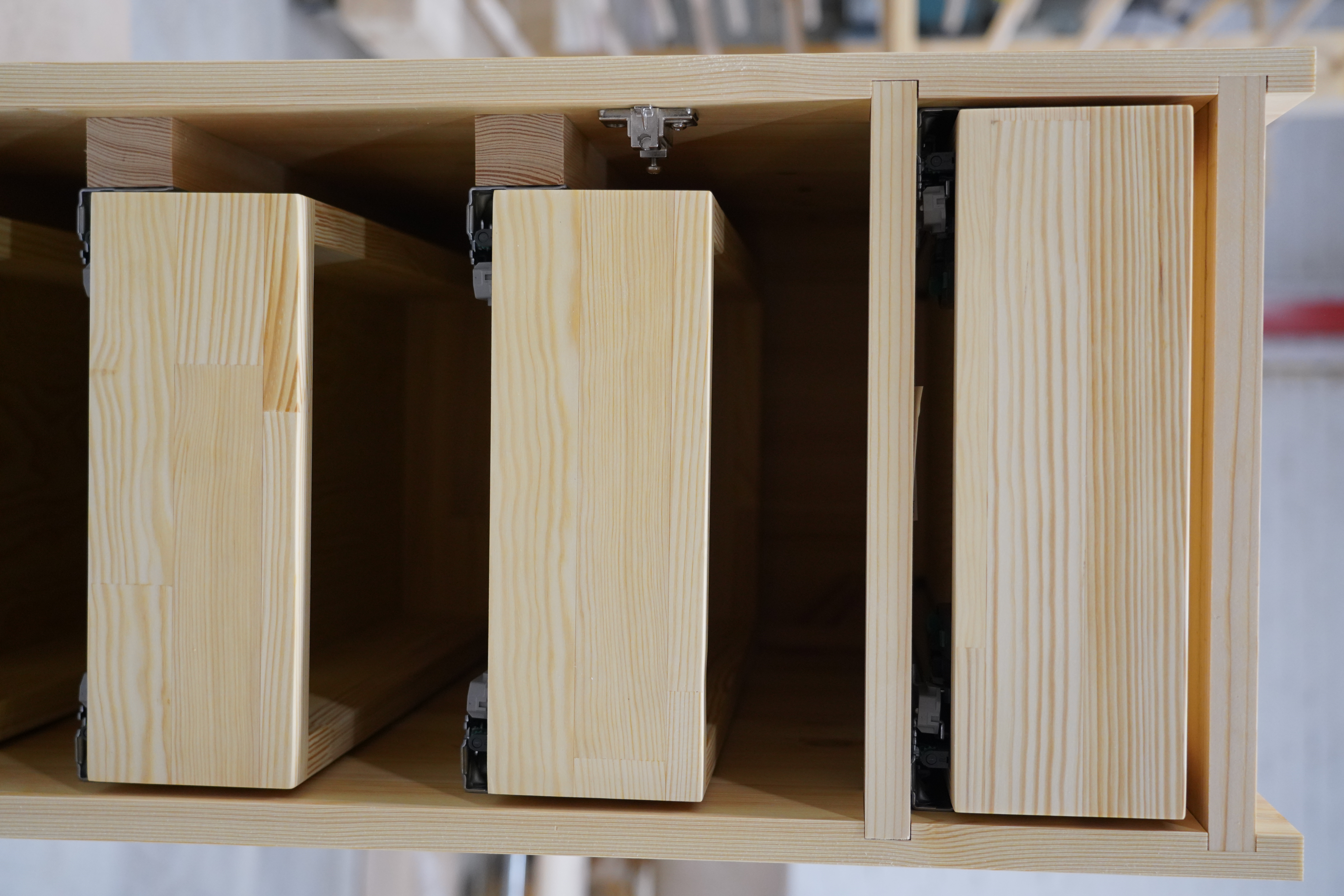

– Placera lådan i stommen.

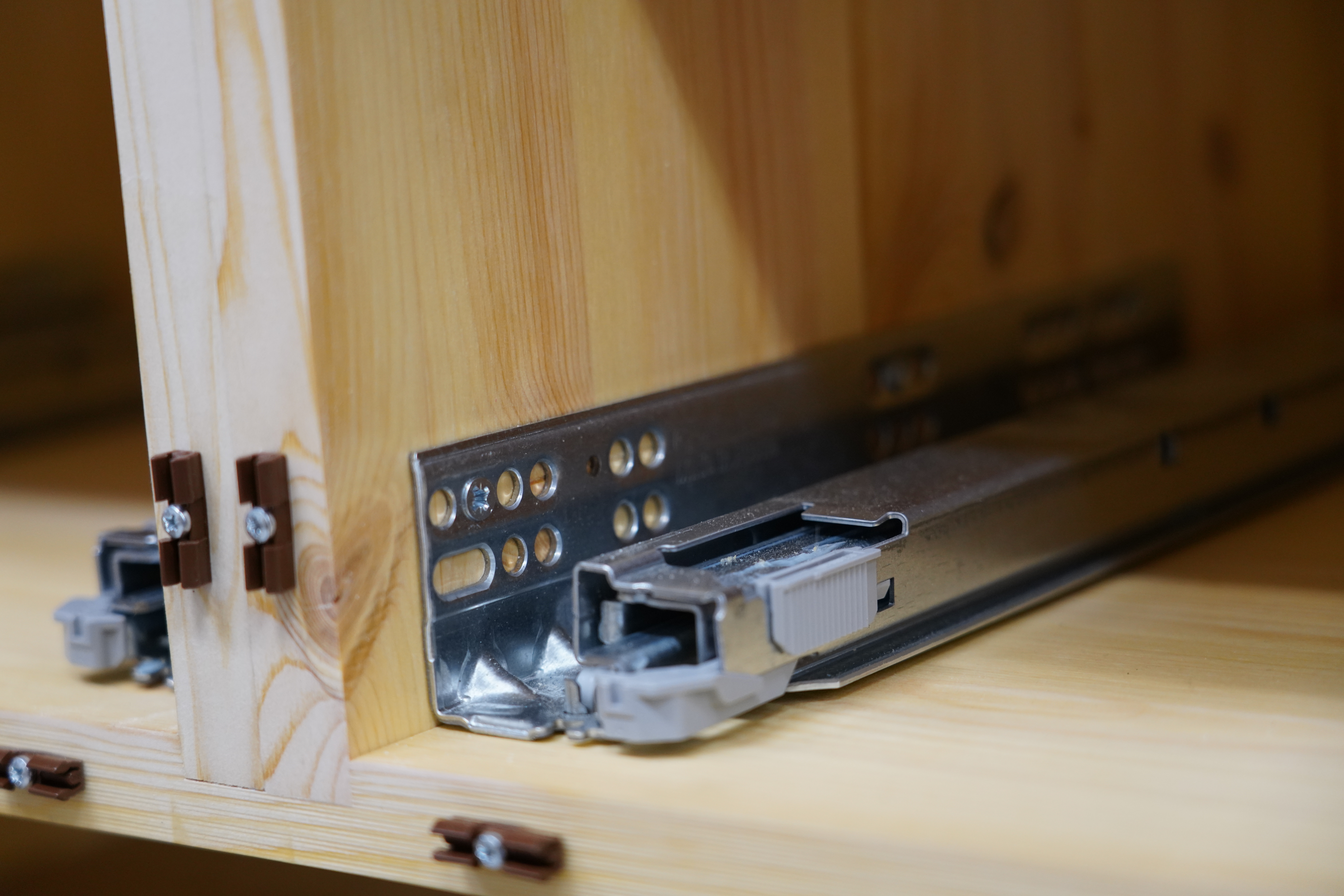

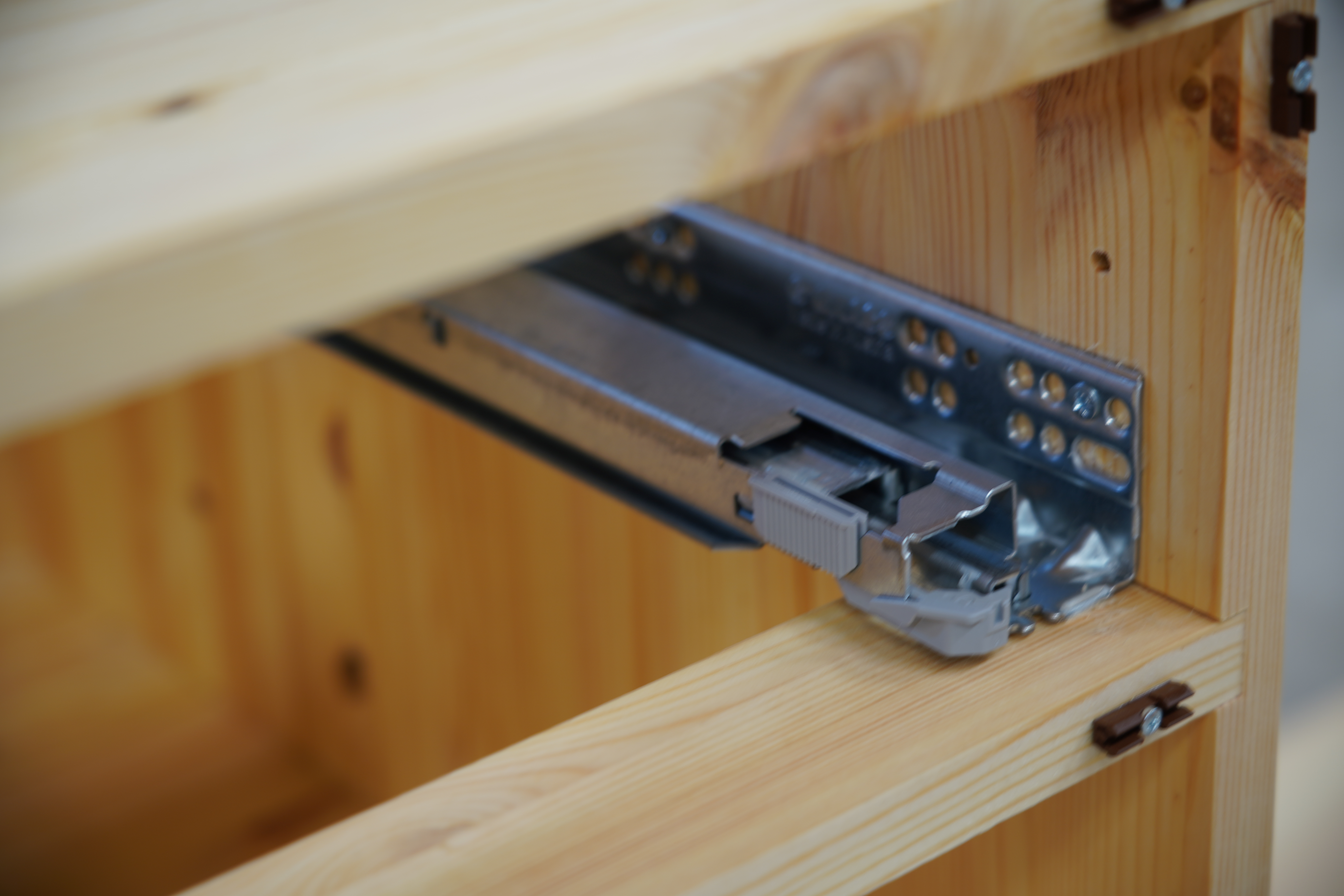

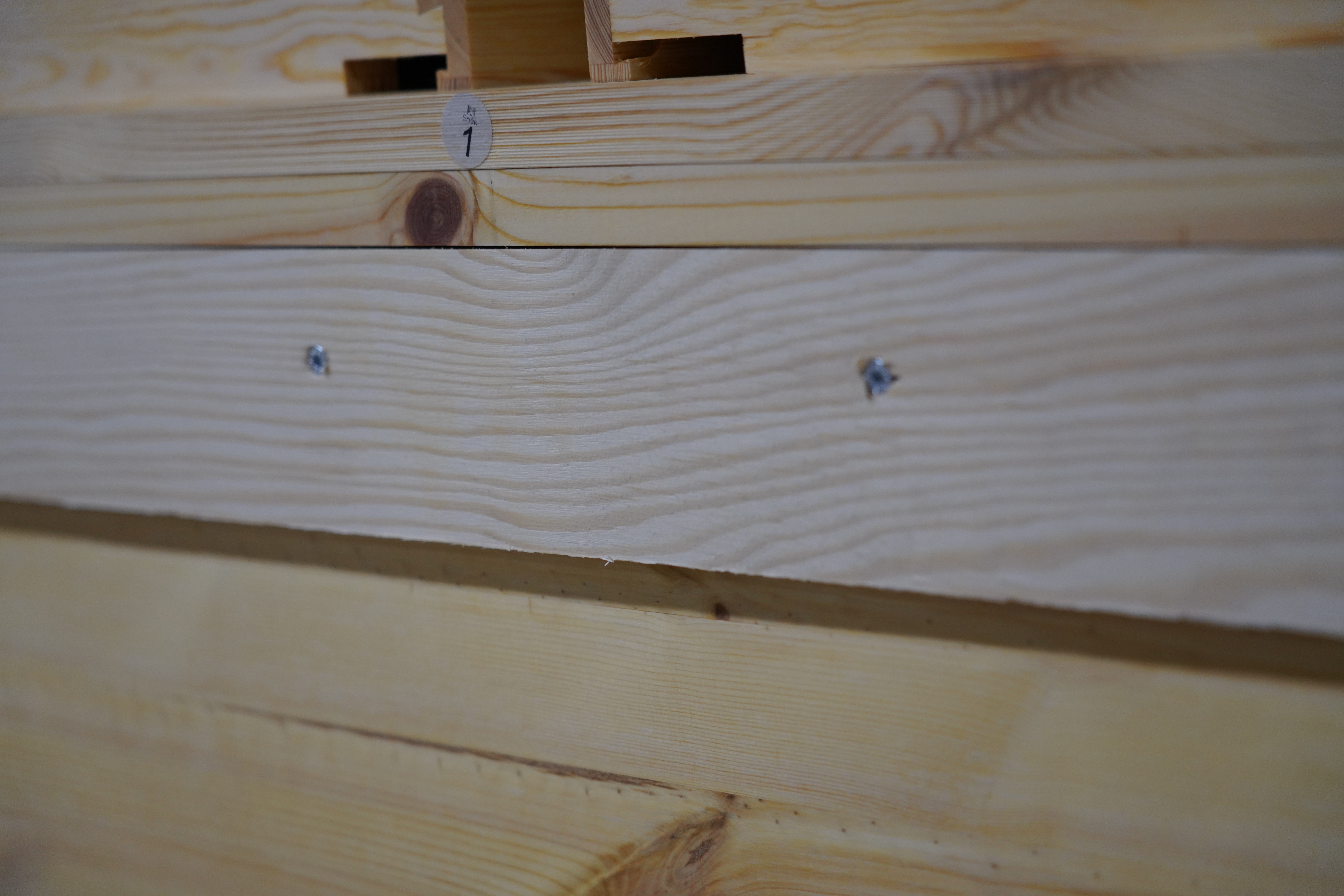

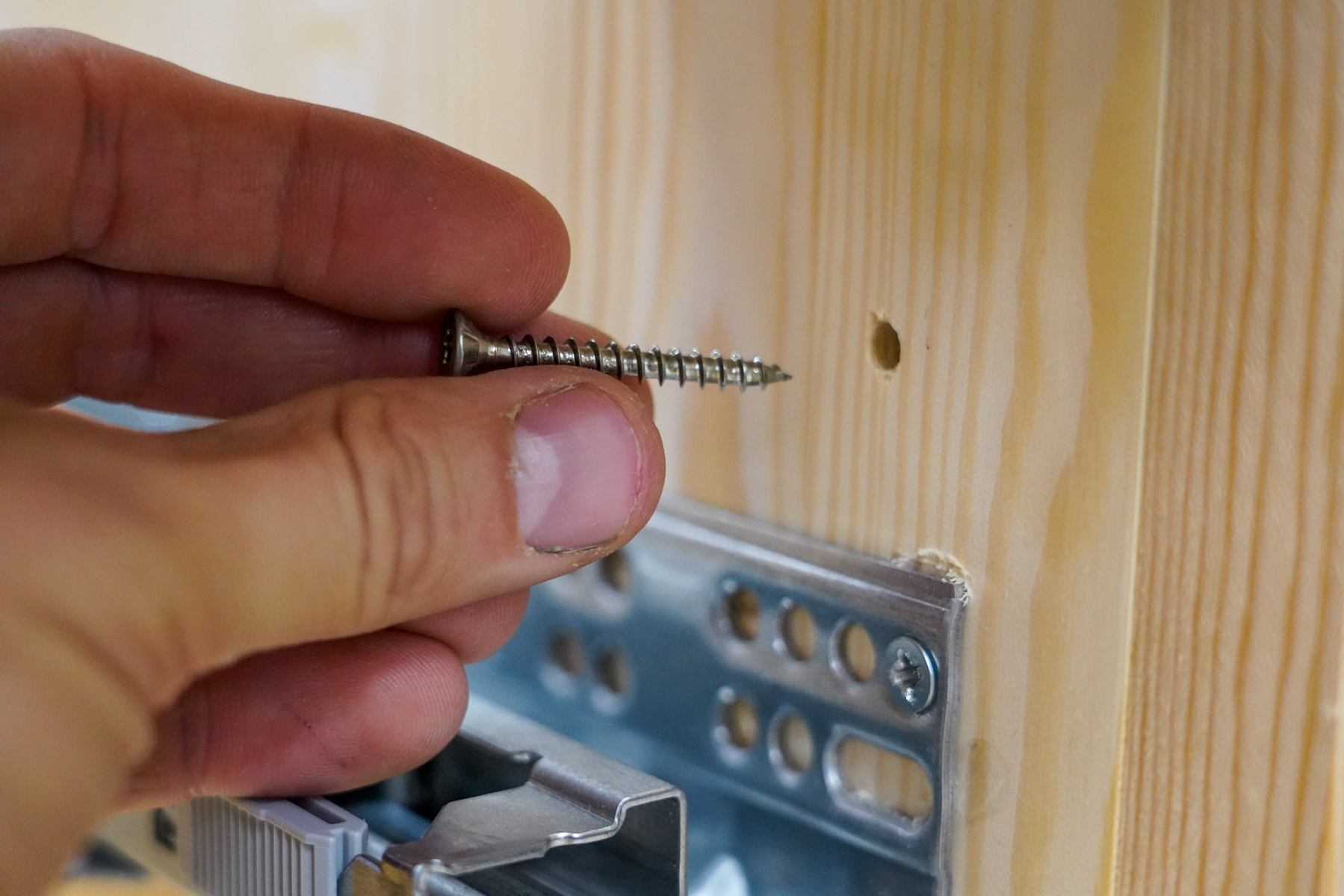

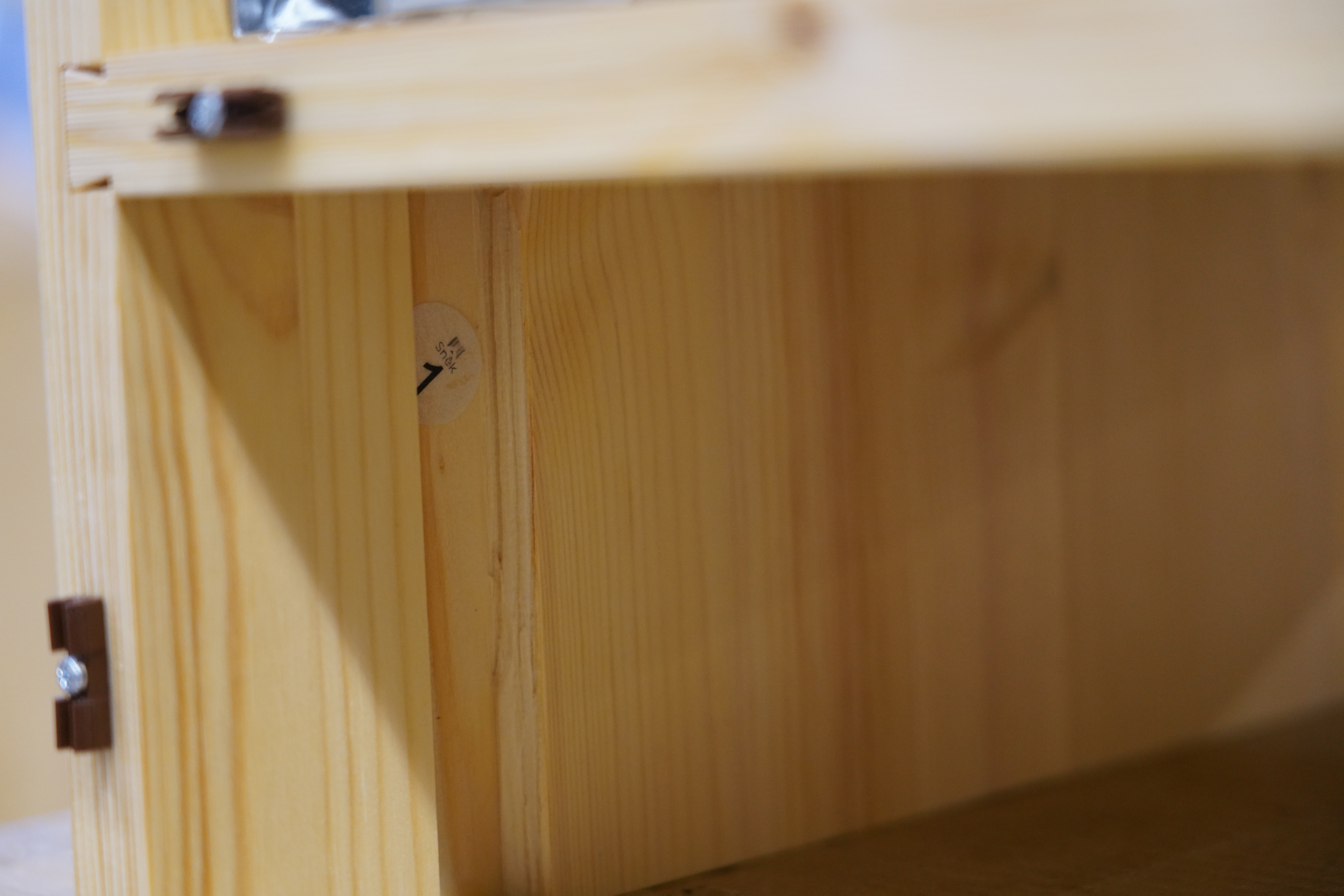

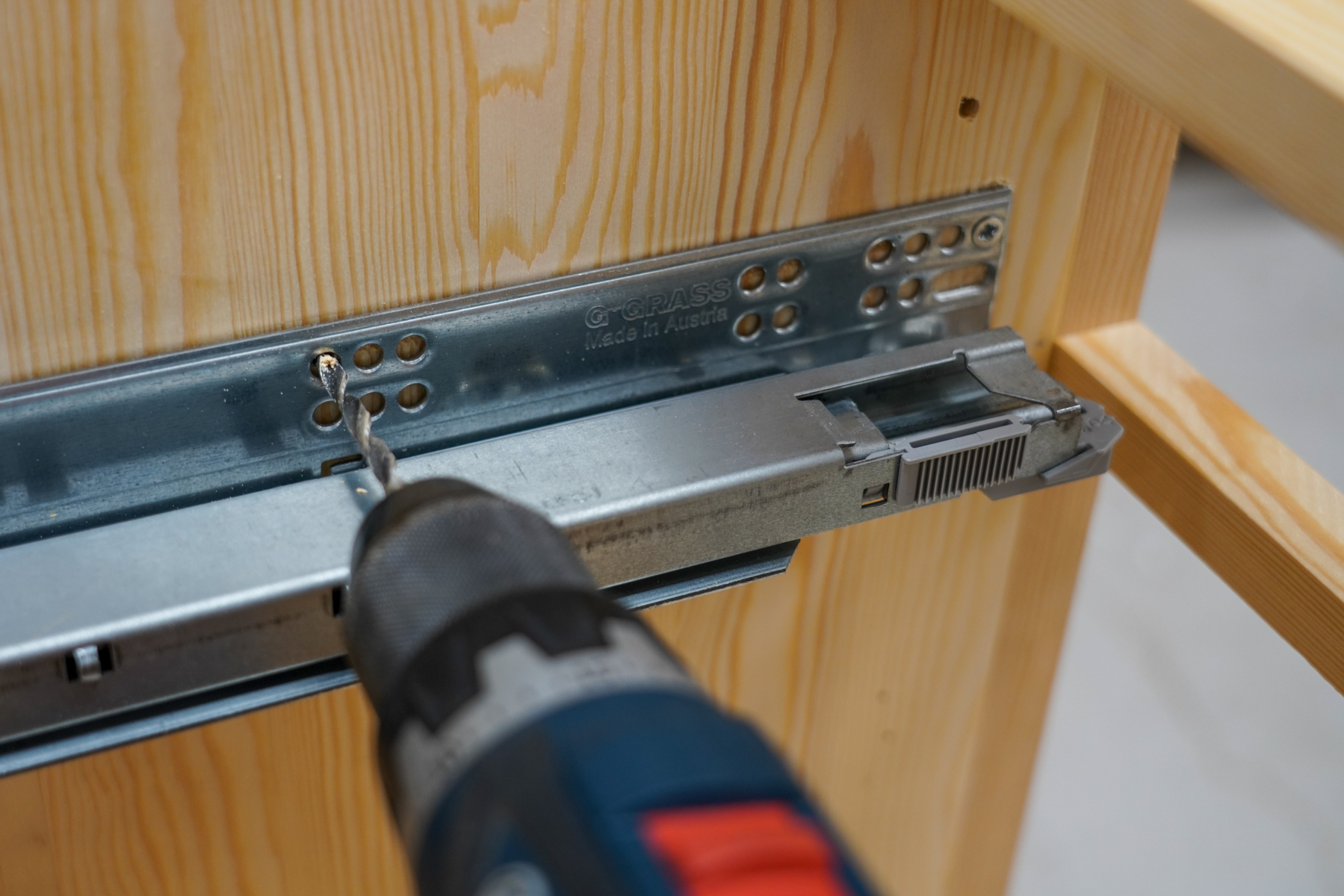

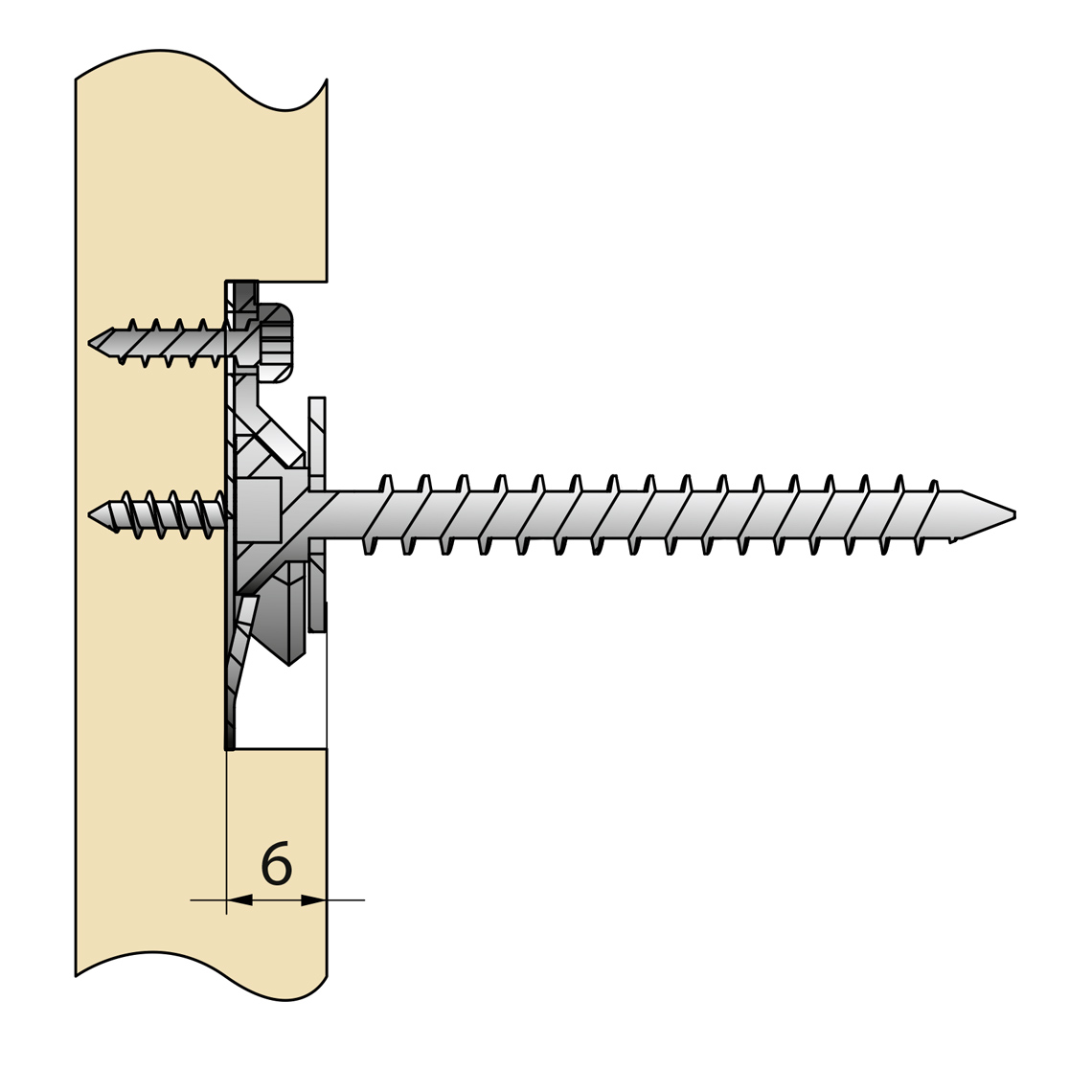

Endast ett hål har förborrats i stommen för systemskruv, de två andra hålen får borras vid montering. Detta på grund av att luftfuktighet gör att djupet på stommen varierar med upp till 2 mm. En 4,5 mm borr används. En linje har frästs i stommen för att underlätta vågrät borrning.

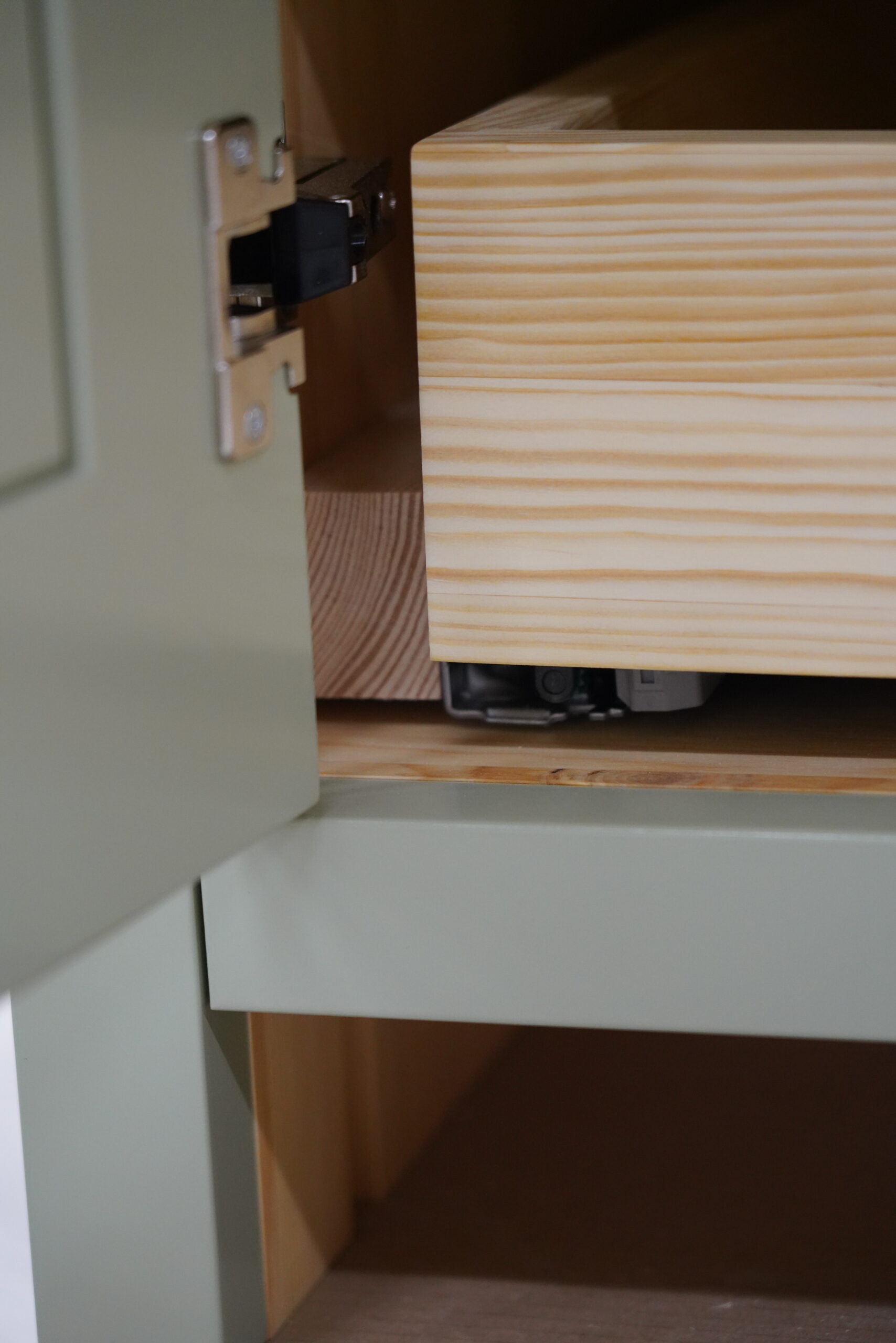

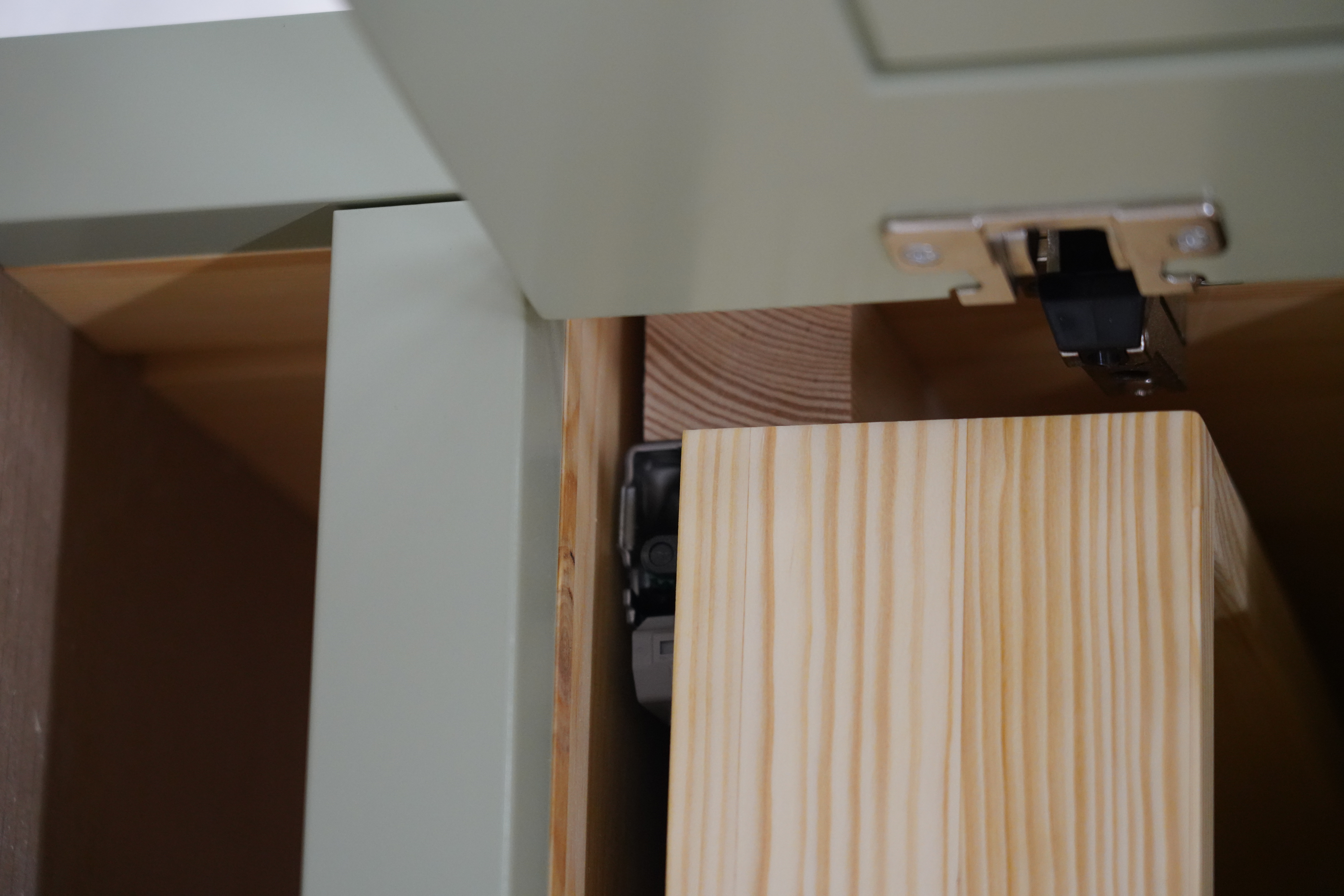

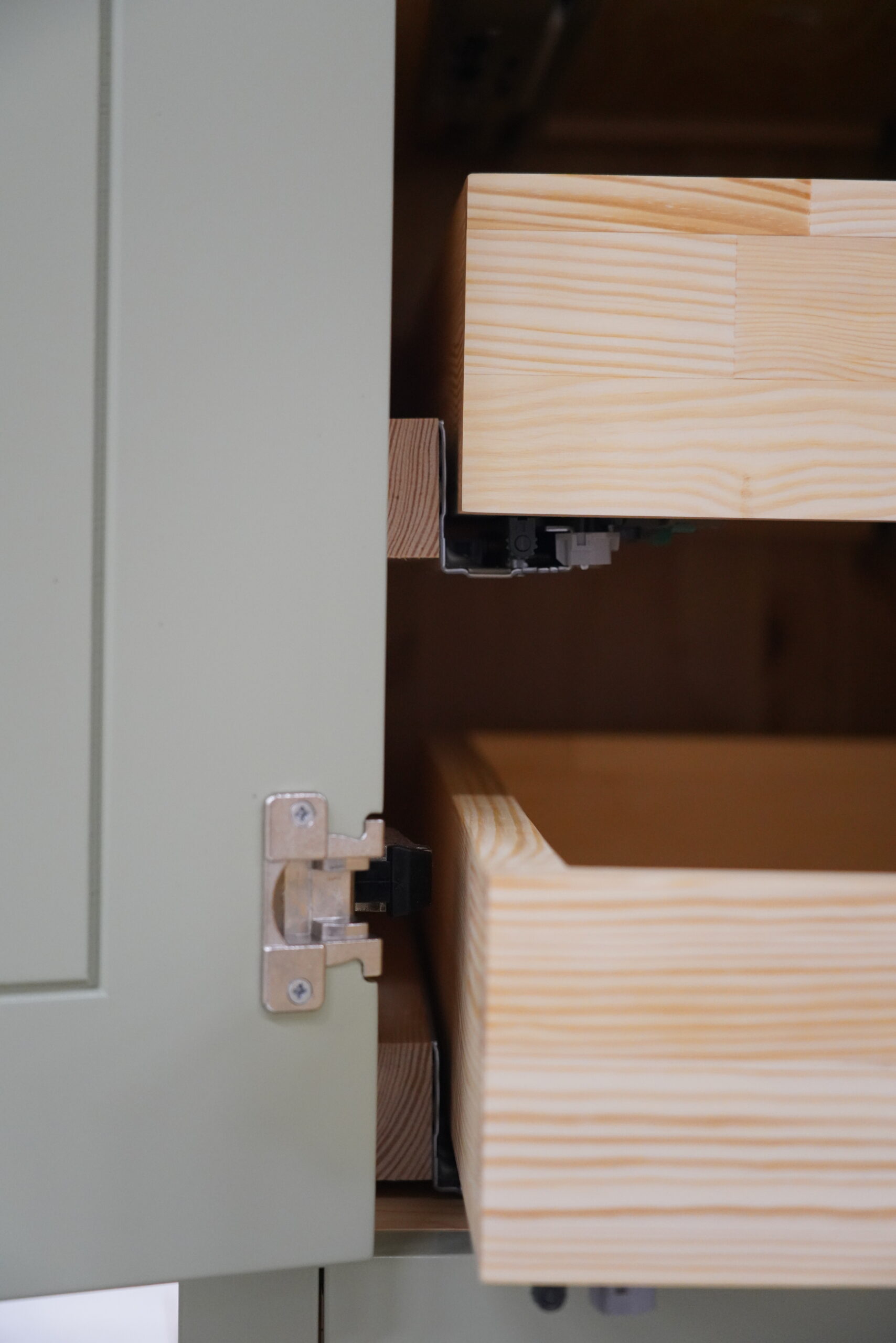

För lådor innanför luckor skall skenan monteras i det första hålet ute i kanten. För lådor med lådfront skall skenan monteras i det andra hålet.

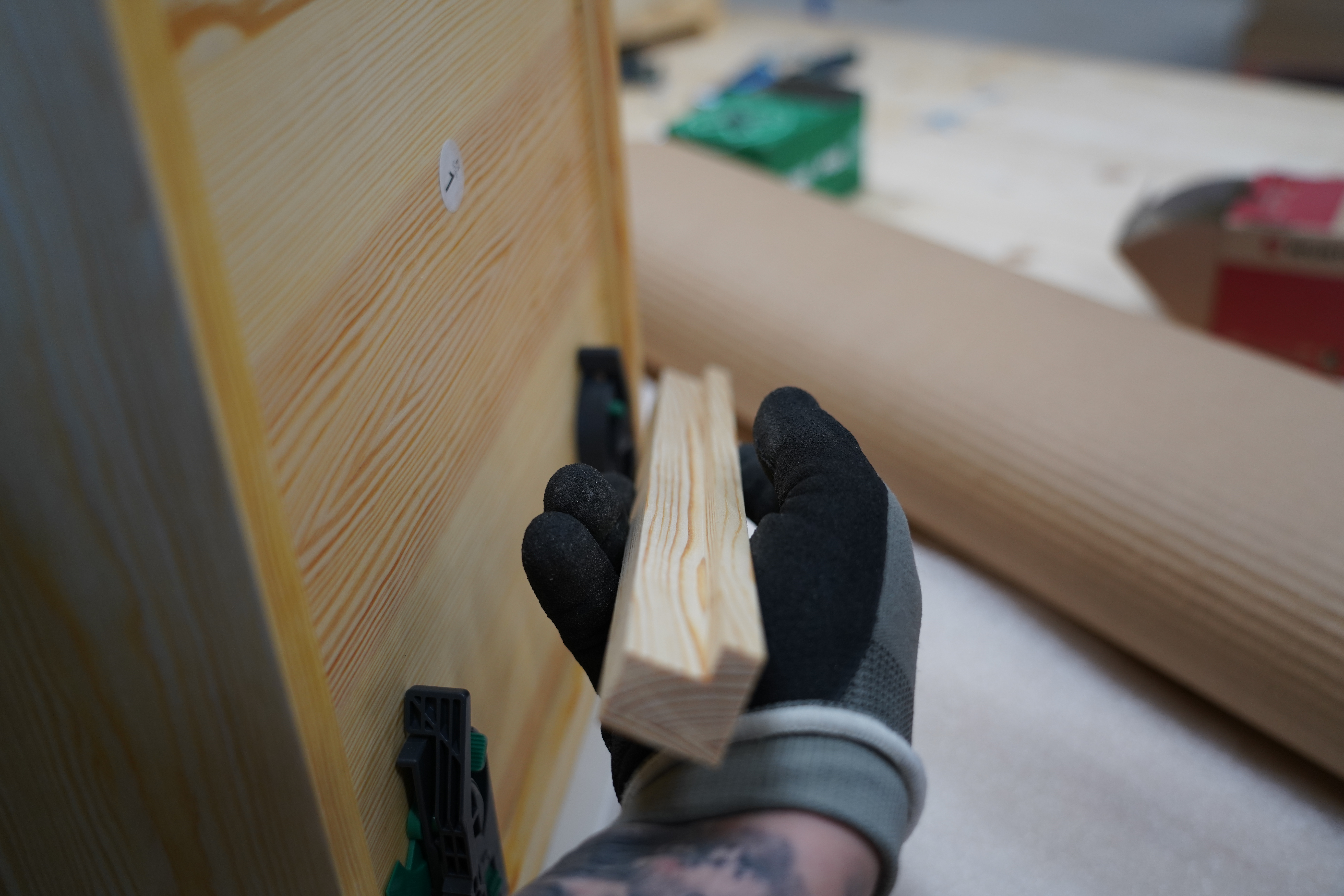

För lådor innanför luckor skall skenan monteras på distanslister. Distanslisten monteras på gångjärnsidan av stommen. Om stommen har två luckor monteras distanslist på båda sidorna i stommen.
– Montera fast lådskenan temporärt.
– Drar ett streck under och framför lådskenan.
– Ta bort lådskenan.
– Linjera distanslisten med strecken och skruva fast med 3,5×50 skruv (3st skruv/distanslist).
– Montera fast lådskenan på distanslisten.
Vi rekommenderar att lådskenorna skruvas fast i stommen innan stommen monteras.

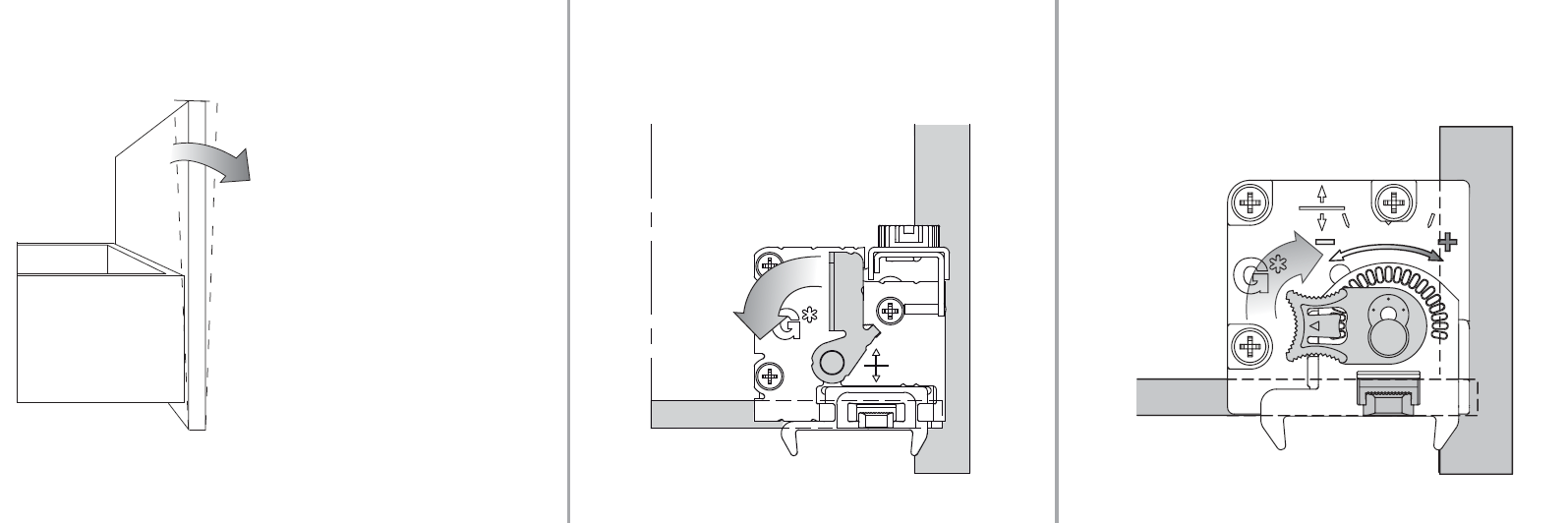

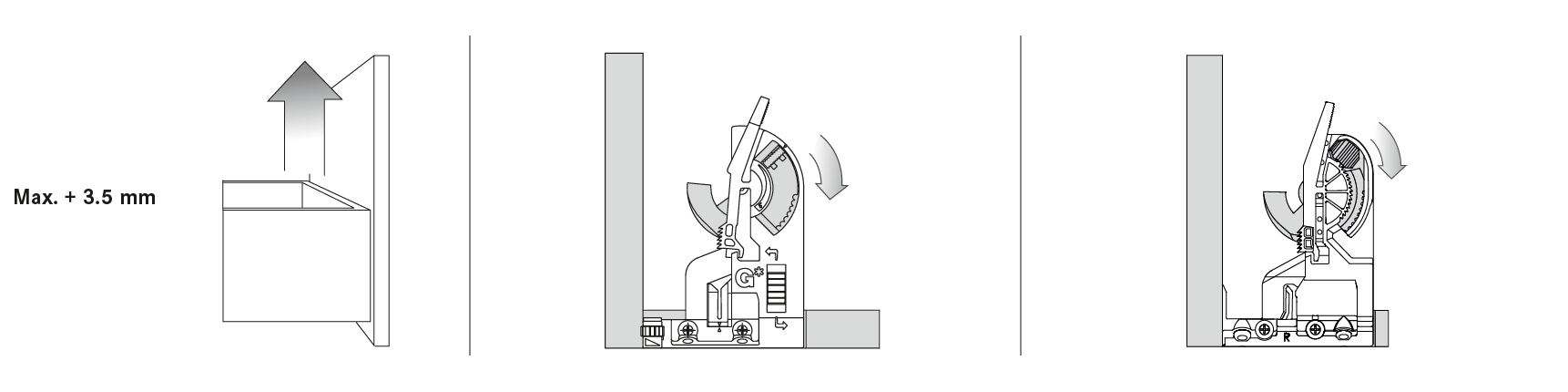

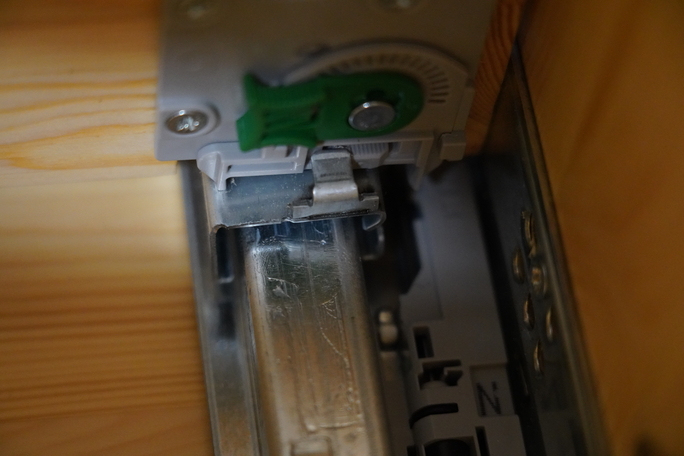

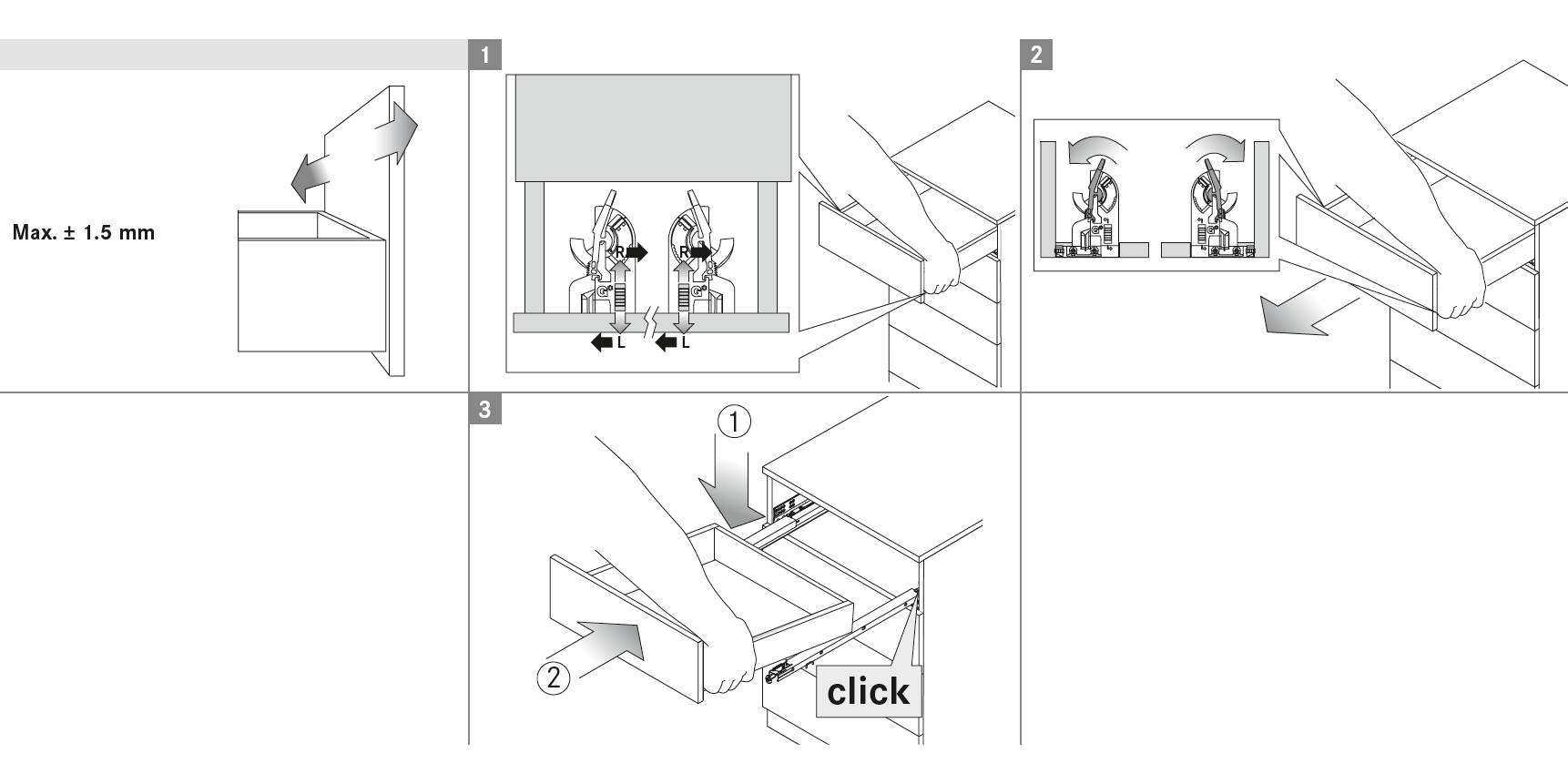

Lådorna monterade på lådskenor från Grass och kan efterjusteras.

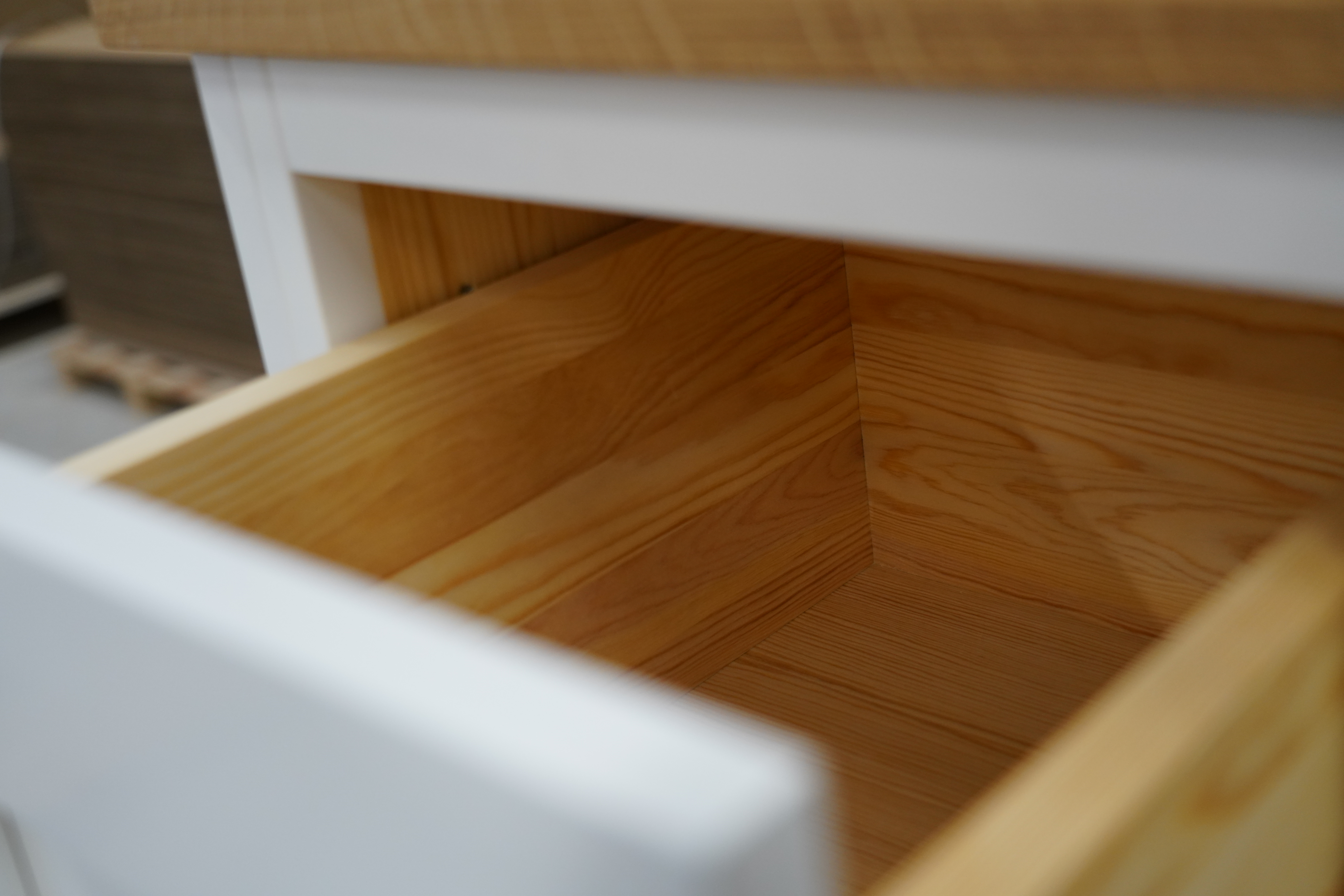

Om lådorna sticker ut med några mm från ramverket är det antagligen för att metallpinnen som sitter i lådskenan inte låser fast i beslaget i lådans bakkant. Om detta är fallet så är det bara att få in en hand på baksidan och trycka/styra in så att metallpinnen hamnar i urtaget och låser korrekt.
Kontrollera även att plastbeslagen bak på lådan sitter rätt, att ni inte råkat växla höger och vänster.
